首页  >  产品百科  >  FNA22512A

FNA22512A

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 交流感应,BLDC 电动机,PMSM 电动机智能电源模块, SPM2系列, 单端输出, 最大输出2 (Fault)mA, SPMCA-a.封装
供应商型号: UA-FNA22512A
供应商: 海外现货
标准整包数: 24

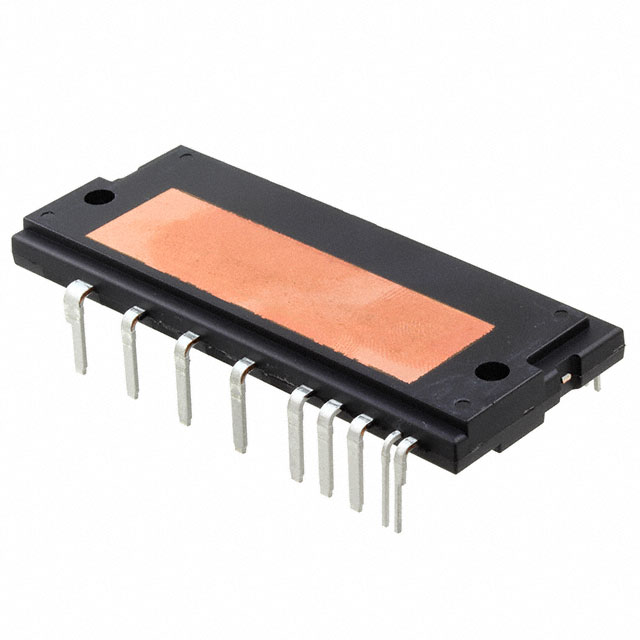

ON SEMICONDUCTOR 其他驱动器 FNA22512A

FNA22512A概述


    产品简介


    产品名称: FNA22512A 1200 V Motion SPM® 2 系列
    产品类型: 模块化智能电源模块(SPM)
    主要功能: 集成1200V、25A三相IGBT逆变器,内置控制IC用于栅极驱动和保护功能
    应用领域: 工业电机(AC 400V级)的运动控制

    技术参数


    - 额定电压: 1200V
    - 电流等级: 25A
    - 栅极驱动: 内置高电压隔离高速电平移位控制电路
    - 短路保护: 支持低侧IGBT的短路保护(SCP)
    - 温度监测: 内置NTC热敏电阻用于温度监控
    - 过流保护: 通过集成的感测IGBT实现可调过流保护
    - 隔离等级: 2500 VRMS / 1分钟
    - 热阻: Rth(j-c)Q (逆变IGBT部分): 0.81 °C/W

    产品特点和优势


    - 低损耗: 使用Al2O3陶瓷基板,降低了热阻
    - 简化布线: 内置的自举二极管和专用Vs引脚使得印刷电路板布局更加简单
    - 多功能性: 单一接地电源支持,以及三个独立的开漏引脚便于三相电流检测
    - 安全性: 包含欠压锁定保护(UVLO)和过流保护
    - 兼容性: 适用于广泛的控制算法,适应不同工业应用的需求

    应用案例和使用建议


    应用案例
    该模块主要用于工业电机的运动控制,如交流感应电机、无刷直流电机和永磁同步电机。在这些应用中,该模块能够提供高效能的逆变输出。
    使用建议
    - 确保输入脉冲宽度足够长,以保证正确的响应(最小脉宽为2ms)
    - 注意温度管理,特别是通过内置的NTC热敏电阻进行温度监控和管理
    - 避免过度扭矩安装,以防止损坏

    兼容性和支持


    - 兼容性: 该产品可以与多种工业控制系统和其他标准电子元件配合使用
    - 支持: 供应商提供了详细的安装指南和技术文档,有助于用户的快速上手和应用开发

    常见问题与解决方案


    - 问题: 输入信号电压超出规定范围
    - 解决方案: 确保输入信号电压保持在-0.3V至VCC+0.3V之间
    - 问题: 短路电流检测不准确
    - 解决方案: 检查连接的分流电阻是否正确,并确认电阻值

    总结和推荐


    总体来说,FNA22512A是一款性能卓越且可靠性高的智能电源模块,具有广泛的适用性和良好的市场竞争力。其集成了多个重要的保护功能和简便的设计,使其成为工业电机控制应用的理想选择。建议在需要高性能逆变输出的应用中考虑使用该模块。

FNA22512A参数

参数
驱动数量 -
拓扑 单端
80.5mm(Max)
33.5mm(Max)
8.1mm(Max)
通用封装 SPM-CA-A34
安装方式 通孔安装
零件状态 在售
包装方式 管装

FNA22512A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FNA22512A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FNA22512A FNA22512A数据手册

FNA22512A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 66.2875 ¥ 555.4893
48+ $ 65.075 ¥ 545.3285
96+ $ 60.3875 ¥ 506.0473
库存: 24
起订量: 24 增量: 24
交货地:
最小起订量为:24
合计: ¥ 13331.74
直接购买
加入购物车
