首页  >  产品百科  >  NCV380LMUAJAATBG

NCV380LMUAJAATBG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR

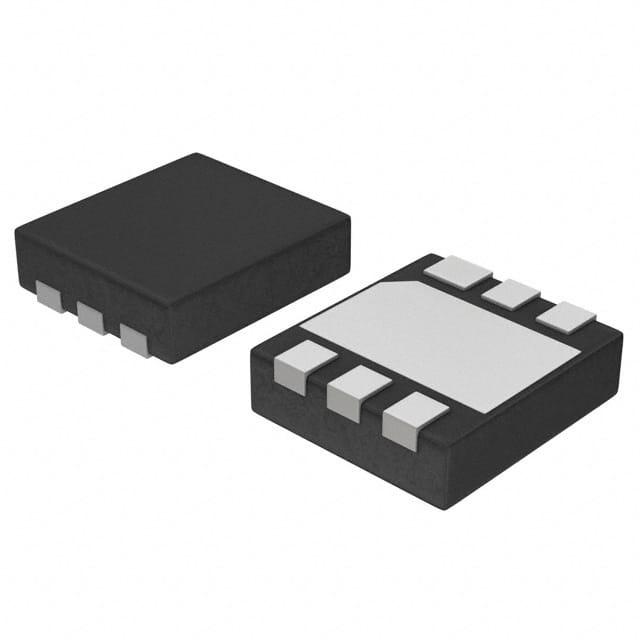

产品描述: 高端 DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: AV-E-NCV380LMUAJAATBG
供应商: Avnet
标准整包数: 3000
ON SEMICONDUCTOR 其他驱动器 NCV380LMUAJAATBG

NCV380LMUAJAATBG概述

    NCP380/NCP380: 高侧电源分配开关技术手册

    产品简介


    NCP380 是一款专为高电容负载和短路情况设计的高侧电源分配开关。此设备采用集成55 mΩ(DFN封装)的P通道MOSFET,并通过外部电阻调整输出电流,以限制过载或短路情况下的电流。此外,该产品提供反向电压保护、热关断保护以及过温保护功能,广泛应用于笔记本电脑、USB端口/集线器、电视等领域。

    技术参数


    - 操作范围:2.5 V 至 5.5 V
    - 高边MOSFET电阻:70 mΩ
    - 电流限制范围:可调范围从500 mA至2.1 A;固定值为500 mA、1 A、1.5 A、2 A、2.1 A
    - 热关断阈值:140 °C
    - 反向电压比较器触发点:-100 mV
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-40°C 至 150°C

    产品特点和优势


    - 高边P通道MOSFET:能够处理高电容负载和短路情况,有效提升系统的稳定性和安全性。
    - 可调节电流限制:根据具体需求设定输出电流阈值,灵活应对各种应用场景。
    - 内置软启动电路:限制大电流和电压冲击,确保系统平稳运行。
    - 反向电压保护和过温保护:保护内部电路不受损坏,延长产品寿命。
    - 热关断保护:自动切断电源以防止因过热导致的永久性损伤。

    应用案例和使用建议


    NCP380 的典型应用场景包括笔记本电脑、USB端口/集线器和电视。在实际使用过程中,建议在IN和OUT引脚之间接入适当的电容器(至少1 µF),并利用外部电阻调整电流限制阈值(5 kΩ < RILIM < 250 kΩ)。对于热管理,可采用大散热片或增加对流来降低芯片温度,确保设备在高温环境下也能正常工作。

    兼容性和支持


    NCP380 支持多种封装形式,包括UDFN6、TSOP-5和TSOP-6,便于集成到不同类型的电子产品中。同时,产品符合IEC61000−4−2(4级)标准,具有良好的抗静电能力。制造商提供详尽的技术文档和应用指南,以及客户支持和技术维护服务,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. Q: 在启动时,输出电压无法达到设定值?
    - A: 检查是否正确设置了电流限制阈值电阻(RILIM),确保其值在5 kΩ到250 kΩ之间。
    2. Q: 设备在短路时无法及时切断电源?
    - A: 确认电流限制阈值设置是否合理,并检查是否有外部因素影响电路。必要时重新校准设备。
    3. Q: 设备温度过高时频繁进入热关断模式?
    - A: 检查散热措施是否到位,适当增加散热面积或改善通风条件。如果持续存在此问题,考虑更换更大的散热器或联系技术支持。

    总结和推荐


    NCP380 是一款功能强大且性能稳定的电源分配开关,特别适合需要应对高电容负载和短路风险的应用场合。其独特的电流限制、反向电压保护及热关断保护等功能显著提升了系统的可靠性和稳定性。尽管价格相对较高,但考虑到其优异的表现,我们强烈推荐将其作为关键组件应用于高端电子产品中。

NCV380LMUAJAATBG参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV380LMUAJAATBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV380LMUAJAATBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCV380LMUAJAATBG NCV380LMUAJAATBG数据手册

NCV380LMUAJAATBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.46 ¥ 4.002
9000+ $ 0.4563 ¥ 3.97
30000+ $ 0.4526 ¥ 3.938
库存: 12000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 12006
