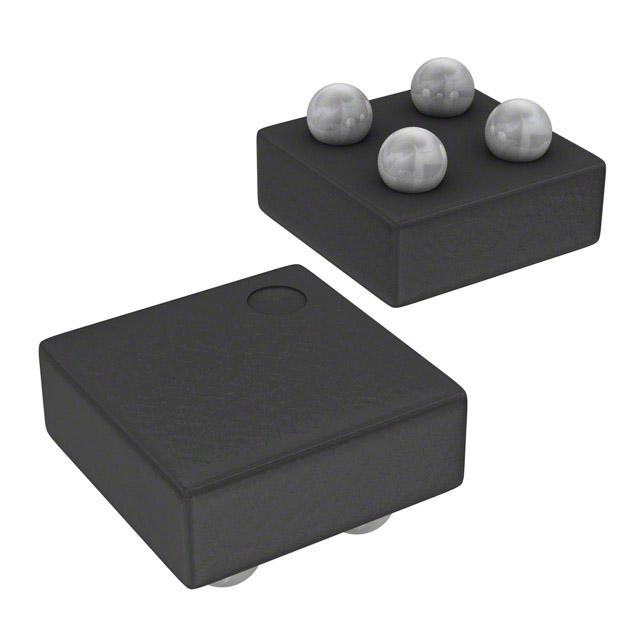

FPF1504BUCX

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 BGA 贴片安装,黏合安装 1mm*1mm*330μm
供应商型号: FPF1504BUCX
供应商: 国内现货
标准整包数: 10
ON SEMICONDUCTOR 其他驱动器 FPF1504BUCX

FPF1504BUCX概述

    高质量文章:电子元器件产品技术手册概述

    1. 产品简介


    FPF1504/FPF1504L是安森美半导体公司(Semiconductor Components Industries, LLC)开发的低电阻P沟道MOSFET负载开关。它们属于IntelliMAX™家族的一部分,适用于多种现代电子设备。FPF1504/FPF1504L的主要功能包括快速开关控制、输出放电能力以及低功耗设计,广泛应用于移动设备、智能手机、便携式媒体设备、数码相机、高级笔记本电脑、UMPC、MID、便携式医疗设备及GPS导航设备等领域。

    2. 技术参数


    - 输入电压范围:1.0 V至3.6 V
    - 导通电阻(典型值):
    - VIN = 3.3 V时为15 mΩ
    - VIN = 1.8 V时为20 mΩ
    - VIN = 1.0 V时为40 mΩ
    - 关闭状态下漏电流:小于1 μA
    - 输入逻辑高电压阈值:0.8 V
    - 输入逻辑低电压阈值:0.3 V
    - 导通状态下的最大连续开关电流:1.5 A
    - 存储温度范围:-65°C至+150°C
    - 操作温度范围:-40°C至+85°C
    - 绝对最大额定功率耗散:1.0 W(25°C时)
    - 上升时间(tR):130 ns(对于FPF1504,RL = 10 Ω,CL = 0.1 μF)

    3. 产品特点和优势


    FPF1504/FPF1504L具备多项独特功能,包括内置的斜率控制功能以防止电容负载导致的浪涌电流、低静态电流(小于1 μA)和低输入泄漏电流。此外,它们还配备了输出放电功能,这使得它们能够有效地处理电容负载和提高系统可靠性。这些特点使得FPF1504/FPF1504L在便携式电子设备中具有重要的应用价值,并增强了其市场竞争力。

    4. 应用案例和使用建议


    FPF1504/FPF1504L可以用于多种设备和电路设计中。例如,在智能手机和平板电脑中,它们可以用作电源管理开关来控制系统的开机和关机过程。另外,在数字相机中,它们可以帮助优化相机的电池管理和图像传感器的电源供应。
    使用建议包括:
    - 选择合适的输入和输出电容器:通常推荐使用0.1 μF陶瓷电容器,以减少浪涌电流。
    - 确保合理的布线和布局:以降低寄生效应,提高热性能。

    5. 兼容性和支持


    FPF1504/FPF1504L的设计使其易于与其他低电压CMOS信号接口。制造商提供详细的应用指南和设计资源,以帮助工程师正确使用这些产品。此外,安森美半导体还提供详尽的技术支持,包括在线文档、设计工具和专业咨询。

    6. 常见问题与解决方案


    常见问题包括浪涌电流过大、切换延迟长等。解决方案可能包括增加输入电容、优化外部组件参数以改善性能。制造商提供的技术手册中列出了详细的故障排除步骤。

    7. 总结和推荐


    综上所述,FPF1504/FPF1504L是一款功能强大且可靠的P沟道MOSFET负载开关,适合各种移动和便携式电子设备应用。其优秀的低功耗特性和可靠的开关性能使其在市场上具备强大的竞争力。我们强烈推荐这款产品给需要高性能、低功耗电源管理解决方案的工程师们。

FPF1504BUCX参数

参数
拓扑 高端
驱动数量 -
长*宽*高 1mm*1mm*330μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF1504BUCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF1504BUCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF1504BUCX FPF1504BUCX数据手册

FPF1504BUCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
