NFVA35065L32

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 二极管, 通孔安装, DIP封装, 27针
供应商型号: NFVA35065L32
供应商: 国内现货
标准整包数: 60

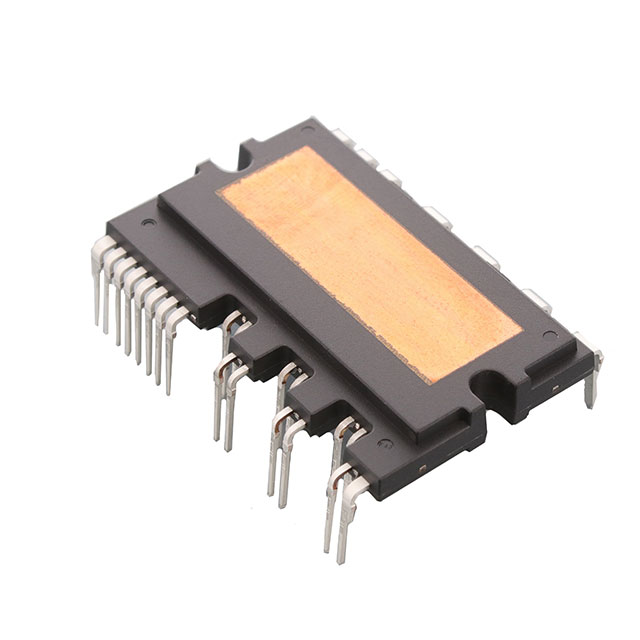

ON SEMICONDUCTOR 其他驱动器 NFVA35065L32

NFVA35065L32概述

    # 文章:ASPM 27 系列 3-相 650V/50A 汽车级智能功率模块技术详解

    产品简介


    ASPM 27 系列是 ON Semiconductor 推出的一款先进的汽车级智能功率模块(SPM®),型号为 NFVA35065L32。该模块专为混合动力及电动汽车设计,提供了一个高度集成的逆变器输出级,支持高性能电机驱动控制。它集成了经过优化的内置 IGBT 驱动电路,以减少电磁干扰(EMI)和损耗,同时提供了多种保护功能,如欠压锁定(UVLO)、过流关闭、驱动 IC 的温度监测及故障报告等。该模块特别适用于高温和高压的工作环境,具有高可靠性与卓越的热性能。
    主要功能:
    - 支持三相 650V、50A IGBT 逆变器驱动。
    - 内置高集成度的 HVIC 驱动电路,可直接驱动内部 IGBT。
    - 具备分离的低侧 IGBT 负端引脚,方便三相电流检测。
    - 多种保护机制,如短路保护、欠压保护和温度监控。
    - 工作电压范围宽广,支持单接地供电设计。
    应用领域:
    ASPM 27 系列广泛应用于汽车辅助高压电机系统,例如空调压缩机、油泵、水栗、涡轮增压器以及各类风扇等。

    技术参数


    以下是 NFVA35065L32 的关键电气和机械规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极电压 | 650 V |
    | 门极驱动电压(VDD) | 14.0 | 15 | 16.5 | V |
    | 高侧偏置电压(VBS) | 13.0 | 15 | 18.5 | V |
    | 欠压检测阈值(UVDDD) | 9.80 | 13.3 V |
    | 短路检测电压(VSC) | 0.45 | 0.50 | 0.55 | V |
    | 开关时间(tON/tOFF) | 0.65 | 1.05 | 1.80 | µs |
    | 开关损耗 | 0~4000 uJ |
    | 工作温度范围(TJ) | -40 | 150 °C |
    其他技术亮点包括:
    - 峰值电流能力高达 100A。
    - 最大功耗下热阻为 0.35°C/W。
    - 绝缘等级可达 2500Vrms/1min。
    - 符合 Pb-Free 和 RoHS 规范。

    产品特点和优势


    NFVA35065L32 的主要特点是:
    1. 高集成度:集成了 IGBT、驱动电路和多重保护功能,大幅减少了外部组件数量。
    2. 增强的热管理:采用氧化铝(AlN)DBC(直接铜绑定)基板,显著提高散热效率。
    3. 多样化控制算法支持:每个相位独立的负端 IGBT 设计允许灵活选择控制策略。
    4. 高标准认证:符合 AEC-Q100 和 AQG324 认证,具备生产件批准程序(PPAP)能力。

    应用案例和使用建议


    应用案例:
    1. 电动空调压缩机:用于驱动高压电机实现精准温控。
    2. 油泵和水泵:高效支持车辆的动力辅助系统。
    3. 涡轮增压器:通过高频率开关控制提升发动机性能。
    使用建议:
    1. 确保输入脉宽大于推荐值(≥2µs),避免因信号不完整导致模块误动作。
    2. 使用低电感布线(<10nH),以减少瞬态噪声影响。
    3. 配置合适的 RC 滤波电路,延长输入信号稳定时间。
    4. 定期检查模块温度状态,避免长期超负荷运行。

    兼容性和支持


    NFVA35065L32 可与多种主控芯片无缝对接,推荐搭配基于 ARM Cortex 的微控制器。此外,ON Semiconductor 提供全面的技术文档支持,包括应用指南(如 AN-9086)和故障排除资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号不稳定 | 调整 RC 滤波器参数,优化信号质量。 |
    | 输出故障指示异常 | 检查 VFO 上拉电阻是否正确配置。 |
    | 过温报警频繁 | 检查冷却系统是否正常工作。 |

    总结和推荐


    总体而言,NFVA35065L32 是一款高性能、高可靠性的汽车级智能功率模块,非常适合现代新能源车辆的电机控制系统。凭借其出色的热管理和多样化的保护机制,该模块在高温高压环境中表现出色。因此,我们强烈推荐此产品给需要高性能逆变器模块的开发者和制造商。如果您正在寻找一种易于集成且高效的解决方案,ASPM 27 系列将是您的理想选择。

NFVA35065L32参数

参数
驱动数量 -
拓扑 -
通用封装 DIP-27
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装
