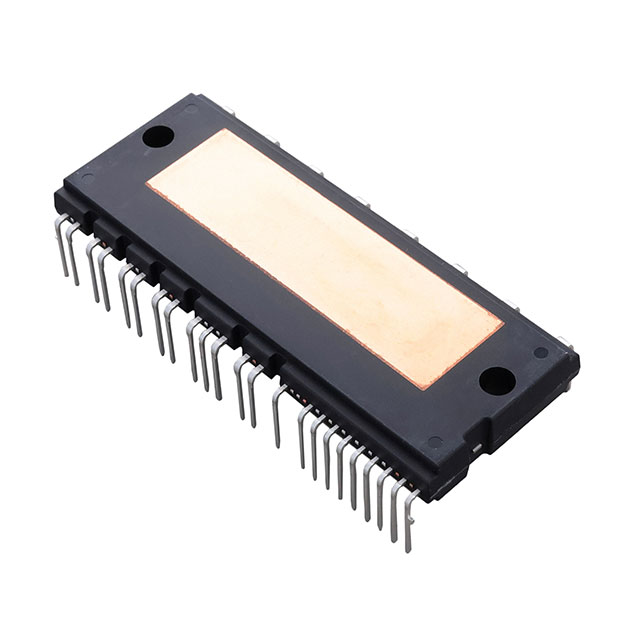

NFAL7565L4BT

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM IGBT 650V 75A 31-Pin DIP Tube
供应商型号: AV-E-NFAL7565L4BT
供应商: Avnet
标准整包数: 6
ON SEMICONDUCTOR 其他驱动器 NFAL7565L4BT

NFAL7565L4BT概述

    NFAL7565L4BT智能功率模块(SPM)技术手册解析

    一、产品简介


    NFAL7565L4BT是安森美半导体公司开发的一款智能功率模块,专为交流感应电机、无刷直流电机(BLDC)和永磁同步电机(PMSM)提供高效率逆变输出。该模块集成了内部IGBT的优化门驱动技术,有效降低电磁干扰(EMI)和损耗。此外,该模块还提供了多种保护功能,如欠压锁定、过流关断、温度传感和故障报告等。

    二、技术参数


    NFAL7565L4BT的技术规格如下:
    - 额定电压:650V
    - 电流:75A
    - 峰值电流:150A(不超过1ms脉冲宽度)
    - 集电极功耗:每芯片223W(Tc=25°C)
    - 工作结温:-40°C至150°C
    - 控制电源电压:13.5V至16.5V
    - 高侧控制偏置电压:13.0V至18.5V
    - 输入信号电压:-0.5V至VDD+0.5V
    - 隔离电压:2500Vrms/1min
    - 热阻:0.56°C/W(每模块六分之一)

    三、产品特点和优势


    NFAL7565L4BT的主要特点和优势包括:
    - 认证:UL认证(No. 209204, UL1557)
    - 低损耗短路额定IGBT
    - 非常低的热阻,采用Al2O3 DBC基板
    - 内置负温度系数热敏电阻(NTC),用于温度监测和管理
    - 集成短路保护和可调过流保护
    - 兼容性强,具有高安全隔离等级(2500Vrms/1min)

    四、应用案例和使用建议


    NFAL7565L4BT广泛应用于工业电机控制,特别是AC 200V类电机。在使用时,建议:
    - 将输入信号线尽可能短(小于2-3cm),以避免误操作。
    - 在VFO端口使用10kΩ电阻上拉至正电源端,确保IFO电流达到1mA。
    - 在RC滤波电路中选择合适的时间常数(50-150ns),以防止输入信号振荡。
    - 使用表面贴装(SMD)型分流电阻R3来减少引线电感。

    五、兼容性和支持


    NFAL7565L4BT兼容各种控制算法,并可通过内置的负温度系数热敏电阻进行温度监控。制造商提供了详细的技术文档和支持服务,确保用户能够获得最佳的使用体验。

    六、常见问题与解决方案


    以下是使用过程中常见的问题及其解决方案:
    1. 模块过热问题:可以通过优化散热设计和增加外部冷却措施来解决。
    2. 短路保护误触发:调整R5和C5的时间常数,使其符合系统需求。
    3. 输入信号不稳定:确保输入信号线路尽可能短,并使用适当的RC耦合电路。

    七、总结和推荐


    综上所述,NFAL7565L4BT智能功率模块是一款高性能的逆变输出解决方案,特别适用于工业电机控制。其强大的保护功能和高可靠性使其在市场上具有较强的竞争力。对于需要高效能逆变解决方案的应用,强烈推荐使用此模块。
    通过以上对NFAL7565L4BT智能功率模块技术手册的解读,我们了解到该产品的基本特性和应用范围。希望本篇解析能帮助您更好地了解该产品的技术细节,并在实际应用中发挥其最大效能。

NFAL7565L4BT参数

参数
驱动数量 -
拓扑 -
通用封装 DIP-31
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NFAL7565L4BT厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NFAL7565L4BT数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NFAL7565L4BT NFAL7565L4BT数据手册

NFAL7565L4BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 153.2563 ¥ 1333.3294
18+ $ 152.0302 ¥ 1322.6627
60+ $ 150.8042 ¥ 1311.9961
库存: 18
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 7999.97
