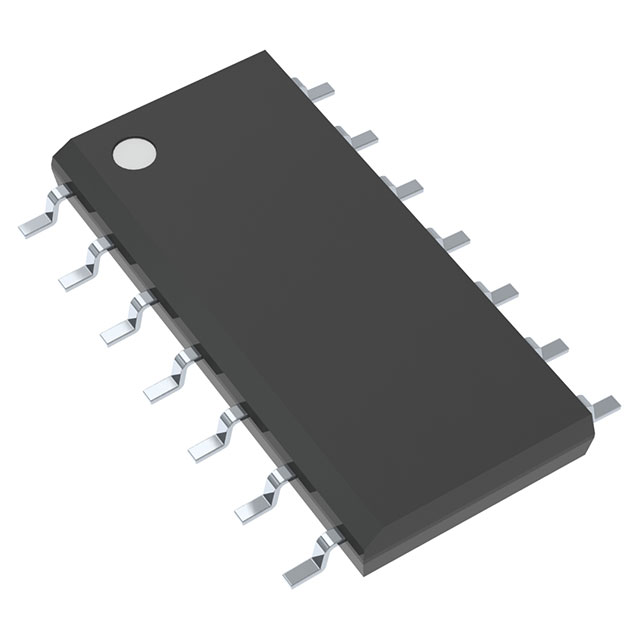

NCV7721D2R2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 2 SOIC-14 贴片安装,黏合安装
供应商型号: FL-NCV7721D2R2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCV7721D2R2G

NCV7721D2R2G概述

    NCV7721 双半桥驱动器技术手册

    产品简介


    NCV7721 是一款专为汽车和工业运动控制应用设计的双半桥驱动器。该芯片内部集成两个独立控制的半桥驱动器,能够实现高侧、低侧和全桥控制。它支持正向、反向、制动和高阻抗状态,并具备多种保护功能,适用于直流电机管理。

    技术参数


    - 电源电压:DC: -0.3 至 40 V
    - 输出电流(OUTx):最高可达 500 mA (典型),最大可达 1.1 A
    - 导通电阻(Rds(on)):典型值为 0.8 Ω,最大值为 1.7 Ω
    - 待机电流(在睡眠模式下):1 μA(对于 VS 和 VCC)
    - 过压/欠压检测:阈值分别为 33.0 V 至 40.0 V 和 3.7 V 至 4.5 V
    - 过载电流检测:阈值为 -1.45 A 至 -1.1 A(高侧),1.1 A 至 2.0 A(低侧)
    - 热关断温度:155°C 至 175°C
    - 工作温度范围:-40°C 至 150°C
    - 封装形式:SOIC-14

    产品特点和优势


    - 双半桥配置:提供高侧、低侧和全桥控制功能。
    - 内置续流二极管:保护电路免受感应负载影响。
    - 超低待机电流:在睡眠模式下仅消耗 1 μA,适合电池供电的应用。
    - 宽输入电压范围:支持 5 V 和 3.3 V 系统。
    - 丰富的保护机制:包括过电压、欠电压锁存、过载检测和热关断等。
    - ESD保护:最高可承受 6 kV 的人体模型静电放电。

    应用案例和使用建议


    应用场景:汽车(如电动座椅、雨刷)、工业(如工厂自动化、机器人)以及直流电机管理。
    使用建议:
    - 在进行硬件设计时,需要确保所有接地引脚连接在一起,以提高稳定性。
    - 使用外部电容和电阻来滤波输入信号,以防止误触发。
    - 在高电流负载下,要注意散热设计,以避免热关断。

    兼容性和支持


    - 兼容性:适用于各种电源系统和信号接口。
    - 支持服务:制造商提供详尽的技术文档和在线技术支持,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    - 问题:在高负载下出现热关断。
    - 解决方案:检查散热设计,增加散热片或散热风扇。
    - 问题:EN引脚信号不稳定。
    - 解决方案:确保EN引脚有足够的拉下电阻,并使用稳定的电源。
    - 问题:输出电流波动大。
    - 解决方案:使用LC滤波器来平滑输出电流。

    总结和推荐


    NCV7721 是一款功能强大且可靠性高的双半桥驱动器,广泛应用于汽车和工业领域。它的高效能、丰富保护功能以及低功耗特性使其在市场上具有较高的竞争力。对于需要高性能驱动器的应用场景,NCV7721是一个值得推荐的选择。建议在进行具体项目设计时,充分考虑其应用环境和保护机制,以发挥最佳性能。

NCV7721D2R2G参数

参数
拓扑 -
驱动数量 2
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
