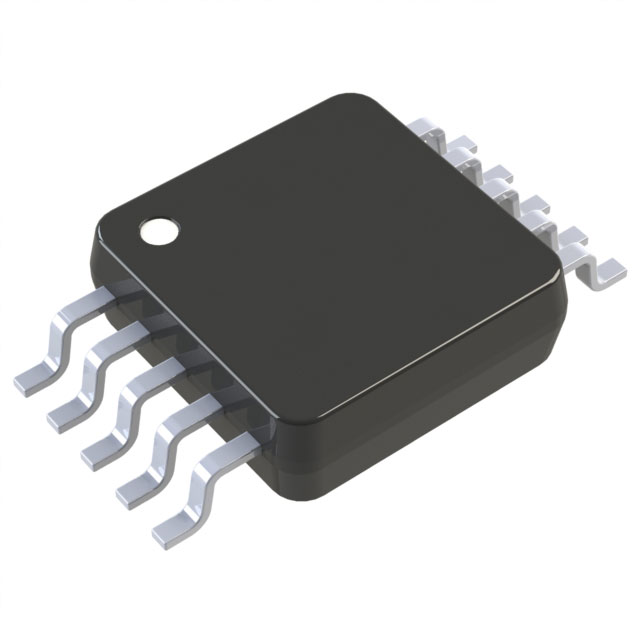

NCV33202DMR2G

产品分类: 仪表放大器
厂牌: ON SEMICONDUCTOR
产品描述: 1.125mA 1V/μs 2.25MHz 90dB 80mA 2 12V 8mV 80nA SOP 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: NCV33202DMR2GOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 仪表放大器 NCV33202DMR2G

NCV33202DMR2G概述

    高质量文章:MC33201/2/4系列运算放大器技术手册解析

    1. 产品简介


    MC33201/2/4系列运算放大器是德州仪器(ON Semiconductor)推出的高集成度、高性能运算放大器,具备轨到轨输入输出能力。这些器件广泛应用于音频处理、传感器接口、模拟信号处理等领域。它们能在非常低的电压下工作(±0.9V),同时也能适应高达±12V的电源电压范围。

    2. 技术参数


    - 供电电压:单极或双极供电(±1.8V至±12V)
    - 输入电压范围:包括两个供电端
    - 输出电压摆幅:可在每个电源轨的50mV以内摆动
    - 输入偏置电流:典型值为200nA
    - 电源电流:每个放大器典型值为0.9mA
    - 带宽:2.2MHz
    - 增益带宽积:2.2MHz
    - 输出短路电流:最高80mA
    - 功耗:最大值由温度决定,参见图2
    - 温度范围:扩展工作温度范围(-40°C至+105°C;-55°C至+125°C)

    3. 产品特点和优势


    - 轨到轨操作:输入和输出均能进行轨到轨操作,即使输入超过供电轨,也不会发生相位反转。
    - 高输出电流:提供高达80mA的输出电流能力,可驱动600Ω负载。
    - 低电源电流:电源电流典型值仅为0.9mA,非常适合低功耗应用。
    - 高增益带宽:增益带宽积达到2.2MHz,适用于要求高精度的应用场合。
    - 低噪声和失真:具备低噪声和低失真特性,特别适合音频处理。
    - 扩展温度范围:能够在极端环境下稳定工作,满足工业和汽车领域的高可靠性要求。

    4. 应用案例和使用建议


    MC33201/2/4系列运算放大器被广泛用于各种应用中,如音频放大器、传感器信号调理、仪表放大器等。例如,在音频系统中,该系列运算放大器能够提供清晰、无失真的音频信号处理,确保音质不受影响。
    使用建议:
    - 在设计电路时,需考虑输入端保护电阻以避免输入电压超过供电轨。
    - 使用并联电容来稳定输出,特别是在高频率应用中。
    - 注意散热管理,特别是当电流较大时,避免过热导致器件损坏。

    5. 兼容性和支持


    MC33201/2/4系列运算放大器具备良好的兼容性,可以与多种电子元件和系统协同工作。德州仪器提供了全面的技术支持和文档资料,包括详细的订购信息、封装尺寸及器件标记信息等。此外,该系列中包含的部分型号具有汽车级认证,适合汽车电子领域应用。

    6. 常见问题与解决方案


    - 问题1:电源电流过高
    解决方案:检查电源连接和负载,确保符合额定值。
    - 问题2:输入偏置电流不稳定
    解决方案:添加外部偏置电阻或选择具有更低输入偏置电流特性的型号。
    - 问题3:输出电压不稳定
    解决方案:检查负载和电源电压稳定性,确保电源电压稳定在额定范围内。

    7. 总结和推荐


    MC33201/2/4系列运算放大器凭借其优秀的性能、广泛的温度适用性和低功耗特性,在多个应用领域内表现出色。特别是在音频处理和传感器接口应用中,该系列运算放大器无疑是一个值得信赖的选择。对于需要在复杂环境中工作的设计工程师而言,MC33201/2/4系列运算放大器是理想之选。建议在实际项目中优先考虑选用此系列产品。
    该系列运算放大器不仅在性能上表现卓越,而且具有广泛的适用性和可靠性,因此我们强烈推荐在各种应用中采用这些型号。

NCV33202DMR2G参数

参数
电流 - 输入偏置 80nA
Vos - 输入偏置电压 8mV
通道数量 2
每个通道的输出电流 80mA
典型压摆率 1V/μs
最小工作供电电压 -
典型增益带宽 2.25MHz
最大工作供电电压 12V
典型供电电流 1.125mA
-3db带宽 -
CMRR - 共模抑制比 90dB
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
