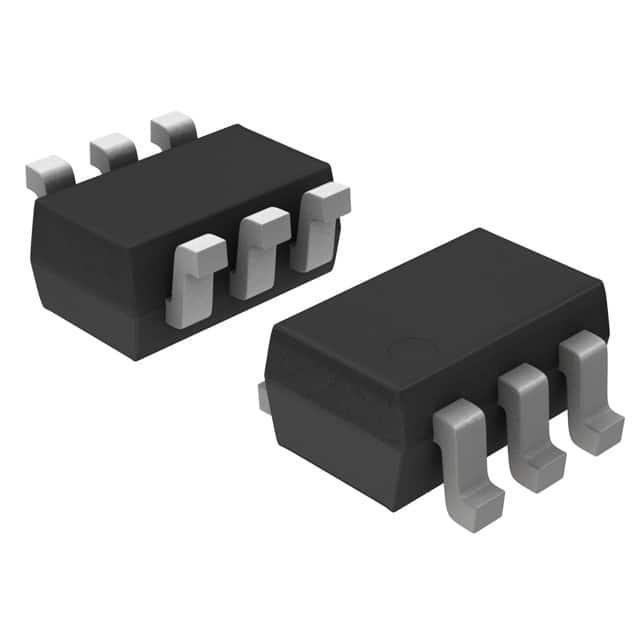

NCS213RSQT2G

产品分类: 仪表放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电流感应放大器, 轨至轨输出, SC-70封装
供应商型号: 2895738
供应商: 海外现货
标准整包数: 5
ON SEMICONDUCTOR 仪表放大器 NCS213RSQT2G

NCS213RSQT2G概述


    产品简介


    基本介绍
    NCS210R, NCV210R, NCS211R, NCV211R, NCS213R, NCV213R, NCS214R 和 NCV214R 是一款电流检测放大器(即电流分流监视器),能够测量分流电阻上的电压差。这些设备的工作范围宽广,适用于低侧和高侧电流检测。
    主要功能
    这些电流检测放大器可以测量在共模电压从-0.3V到26V范围内变化时的电流,独立于供电电压。它们具有零漂移架构,最小可测量的满量程电压降仅为10mV。其支持从+2.2V至+26V单电源供电,最大静态电流为80μA,并且在-40°C至+125°C的扩展温度范围内进行规格测试。
    应用领域
    这些电流检测放大器广泛应用于汽车、电信、电源管理和电池充电/放电等领域。

    技术参数


    - 输入共模电压范围:-0.3V 至 26V
    - 供电电压范围:2.2V 至 26V
    - 低偏置电压:±35μV(最大)
    - 低偏置电压漂移:0.5μV/°C
    - 低增益误差:1%(最大)
    - 低增益误差漂移:10 ppm/°C(最大)
    - 轨对轨输出能力
    - 低功耗:典型值40μA,最大值80μA
    - 热阻:SC70 封装为250°C/W,UQFN10封装为150°C/W

    产品特点和优势


    这些电流检测放大器具备以下独特优势:
    - 广泛的输入共模电压范围:覆盖从-0.3V到26V,确保在各种复杂环境下可靠工作。
    - 高精度:低偏置电压和低增益误差使其成为精密电流检测的理想选择。
    - 低功耗设计:静态电流低至40μA,满足低功耗应用需求。
    - 高可靠性:通过严格的电气和环境测试,符合AEC-Q100标准。

    应用案例和使用建议


    应用案例
    - 高侧电流检测:如图31所示,将负载电源连接到NCS21xR的正极,将电流分流器连接到其差分输入端,同时将REF引脚接地。当无电流流过分流器时,输出应接近于地电平;当电流流过分流器时,输出将正向偏移至供电电压附近。
    - 双向电流检测:如图32所示,通过三个示例参考电压电路(图32b、32c和32d)连接到REF引脚,以实现双向电流检测。参考电压必须始终连接到低阻抗电路。
    使用建议
    - 在检测短路电流时,如果负载电源可能降至接近零伏特,则需要使用独立电源供电给NCS21xR。
    - 当使用多个电源时,没有电源顺序的要求限制。

    兼容性和支持


    - 兼容性:NCS21xR系列设备与多种电源和信号源兼容,适合用于多种电子系统。
    - 支持:供应商提供详细的订购信息、标记和运输说明,同时还提供技术支持和维护服务。

    常见问题与解决方案


    - 问题1:电流检测结果不稳定。
    - 解决方法:检查电流分流器的连接是否正确,确保负载电源和NCS21xR之间的电压匹配。

    - 问题2:静态电流过高。
    - 解决方法:检查电源电压是否在规定范围内,确认是否有外部干扰影响供电稳定性。

    总结和推荐


    综合评估
    NCS21xR系列电流检测放大器具有广泛的输入共模电压范围、高精度和低功耗的特点,适用于汽车、电信、电源管理和电池管理等多种应用。在不同温度范围内的电气特性也得到了全面保证,非常适合严苛的工业环境。
    推荐结论
    鉴于其优异的技术指标和广泛的应用范围,我们强烈推荐使用NCS21xR系列电流检测放大器。这些器件不仅提供了卓越的性能,还具有良好的稳定性和可靠性,是当前市场上同类产品的理想选择。

NCS213RSQT2G参数

参数
通道数量 1
典型压摆率 1V/μs
每个通道的输出电流 -
电流 - 输入偏置 39μA
CMRR - 共模抑制比 100dB
最大工作供电电压 26V
最小工作供电电压 2.2V
典型增益带宽 90KHz
Vos - 输入偏置电压 5μV
典型供电电流 40μA
-3db带宽 90KHz
长*宽*高 2.2mm*1.35mm*1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
