EMI8142MUTAG

产品分类: 共模滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 3.3V 3.3V 100mA 4 6Ω(Typ) XFDFN-10 贴片安装 2.2mm*1.35mm*500μm
供应商型号: EMI8142MUTAG
供应商: 国内现货
标准整包数: 1

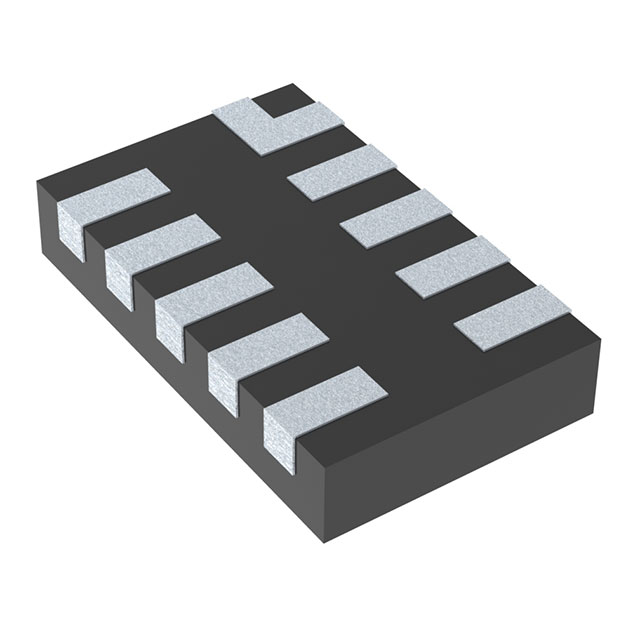

ON SEMICONDUCTOR 共模滤波器 EMI8142MUTAG

EMI8142MUTAG概述

    EMI814x 系列共模滤波器(CMF)及ESD保护技术手册

    产品简介


    EMI814x 系列是首款集成了共模滤波(CMF)和静电放电(ESD)保护功能的一体化器件,首次实现了这一行业创新。该系列产品适用于高速差分端口的保护,如USB 3.0、MIPI D-PHY等。EMI814x 能够提供高达 ±15 kV 的接触式 ESD 保护(符合 IEC61000−4−2 标准)。产品广泛应用于高速数据传输系统,以确保信号完整性。

    技术参数


    - 插入损耗:总插入损耗 < 2.5 dB @ 2.5 GHz
    - 截止频率:差分模式截止频率 f3dB > 5 GHz
    - 高共模抑制比:在 500 MHz 和 700 MHz 时分别大于 10 dB 和 15 dB
    - 通道电阻:低至 6.0 欧姆
    - ESD 保护:满足 IEC61000−4−2 Level 4,接触式 ESD 保护 ±15 kV
    - 环境条件:工作温度范围 -40°C 至 +85°C,存储温度范围 -65°C 至 +150°C
    - 引脚配置:提供 6 引脚(XDFN6)、10 引脚(XDFN10)和 16 引脚(XDFN16)封装,分别适用于单、双和三差分对。

    产品特点和优势


    - 一体化设计:集成了共模滤波和 ESD 保护功能,节省空间和成本。
    - 高性能:出色的插入损耗和高频特性,适用于高速数据传输应用。
    - 可靠性:高 ESD 防护等级,确保系统稳定运行。
    - 环保材料:无铅、无卤素且符合 RoHS 标准。

    应用案例和使用建议


    - USB 3.0:确保数据传输速度不受 ESD 干扰的影响。
    - MIPI D-PHY:在移动电话和数码相机中提供高速图像信号的可靠保护。
    - SD 卡:保护存储卡接口免受 ESD 影响。

    使用建议:
    1. 在安装前确认 EMI814x 器件的工作环境温度在指定范围内。
    2. 使用高质量的焊接工艺,确保焊接温度不超过 260°C。
    3. 根据具体应用选择合适的引脚配置。

    兼容性和支持


    - 兼容性:EMI814x 可与多种高速差分接口兼容,如 USB 3.0、MIPI D-PHY 等。
    - 支持服务:ON Semiconductor 提供技术支持热线和技术文档下载服务。

    常见问题与解决方案


    - Q: 如何处理 ESD 保护失效的问题?
    - A: 确认焊接温度是否在安全范围内,检查外部 ESD 保护措施是否有效。
    - Q: 插入损耗过高怎么办?
    - A: 检查连接线的质量和长度,确保匹配负载。
    - Q: 如何确认器件已损坏?
    - A: 使用万用表测量通道电阻,确保其在正常范围内。

    总结和推荐


    EMI814x 系列器件凭借其集成的高性能共模滤波和 ESD 保护功能,在高速差分信号传输应用中表现出色。它们提供了高可靠性、紧凑的封装尺寸和优越的电气特性。对于需要高度可靠的高速数据传输系统,我们强烈推荐使用 EMI814x 系列器件。

EMI8142MUTAG参数

参数
额定电流 100mA
线路数量 4
额定电压-AC 3.3V
额定电压-DC 3.3V
阻抗 -
电感值 -
直流电阻 6Ω(Typ)
长*宽*高 2.2mm*1.35mm*500μm
通用封装 XFDFN-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EMI8142MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

EMI8142MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 共模滤波器 ON SEMICONDUCTOR EMI8142MUTAG EMI8142MUTAG数据手册

EMI8142MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.5955
3000+ ¥ 2.5332
6000+ ¥ 2.4501
12000+ ¥ 2.4086
库存: 20
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 25.95
