FFSH1665ADN-F155

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 650V 49A 0μs 200μA 11A 双commoncathode TO-247-3 通孔安装
供应商型号: CY-FFSH1665ADN-F155
供应商: Avnet
标准整包数: 1

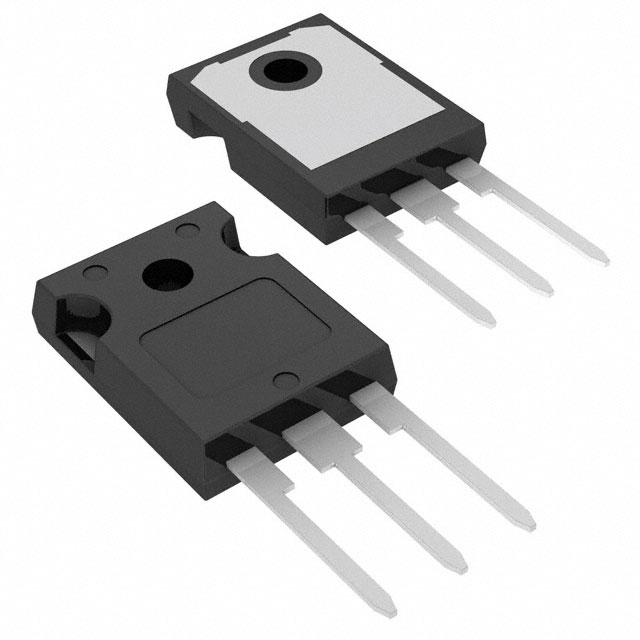

ON SEMICONDUCTOR 整流二极管/整流桥 FFSH1665ADN-F155

FFSH1665ADN-F155概述

    硅碳化物肖特基二极管技术手册

    产品简介


    硅碳化物(SiC)肖特基二极管是一种采用全新技术的半导体器件,其主要功能是实现高效的电力转换和开关控制。与传统的硅基器件相比,SiC肖特基二极管在开关性能和可靠性方面具有显著优势。这种器件广泛应用于电源管理、太阳能逆变器、不间断电源等领域,为系统带来了更高的效率、更快的工作频率、更高的功率密度以及更低的电磁干扰和成本。

    技术参数


    - 峰值重复反向电压(VRRM):650 V
    - 单脉冲雪崩能量(EAS):49 mJ
    - 连续整流正向电流(IF):8/16 A(TC < 150°C),11/22 A(TC < 135°C)
    - 最大非重复正向浪涌电流(IF, SM):49 A(半正弦波脉冲,tp = 8.3 ms)
    - 最大重复正向浪涌电流(IF, RM):34 A(半正弦波脉冲,tp = 8.3 ms)
    - 最大功耗(Ptot):TC = 25°C时为77 W,TC = 150°C时为13 W
    - 结温(TJ)和存储温度范围(TSTG):-55°C到+175°C

    产品特点和优势


    - 最高结温:175°C
    - 雪崩耐量:49 mJ
    - 高浪涌电流能力
    - 正温度系数
    - 易于并联
    - 无反向恢复/无正向恢复
    - 环保特性:无铅,无卤素,无BFR,RoHS符合标准

    应用案例和使用建议


    - 通用应用:适用于各种需要高效电力转换的场合。
    - 开关电源(SMPS):通过提高工作频率来减少体积,降低电磁干扰。
    - 太阳能逆变器:提升系统的整体效率,减少损耗。
    - 不间断电源(UPS):增强系统的可靠性和稳定性。
    使用建议:
    - 在高温环境下使用时,需注意保持合适的散热措施,以确保长期稳定运行。
    - 对于反复的浪涌电流,要确保器件的雪崩耐量不会被超出,以免损坏设备。

    兼容性和支持


    这些SiC肖特基二极管采用了标准的TO-247-3LD封装,可与其他使用相同封装的元器件轻松搭配。供应商提供了详尽的技术支持和售后服务,包括在线资源和技术咨询热线。

    常见问题与解决方案


    - 问题:如何正确连接二极管?
    解决方案:根据手册中的接线图进行连接,确保正负极正确无误。
    - 问题:如何处理过高的结温?
    解决方案:通过外置散热片或其他冷却方式提高散热效率。
    - 问题:如何测试器件的浪涌电流承受能力?
    解决方案:参考手册中的测试电路和波形图进行测试。

    总结和推荐


    硅碳化物肖特基二极管在高效电力转换和系统可靠性方面表现卓越,具备广泛的适用性和良好的市场竞争力。特别适合需要高性能电力转换的应用场景,强烈推荐在电源管理和逆变器等系统中使用。同时,供应商提供的全面支持和服务也为其广泛应用提供了保障。

FFSH1665ADN-F155参数

参数
Ir - 反向电流 200μA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 49A
配置 双commoncathode
If - 正向电流 11A
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FFSH1665ADN-F155厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSH1665ADN-F155数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSH1665ADN-F155 FFSH1665ADN-F155数据手册

FFSH1665ADN-F155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.2949 ¥ 27.3618
50+ $ 3.1529 ¥ 26.8818
100+ $ 3.0961 ¥ 26.6418
300+ $ 3.0677 ¥ 26.4017
500+ $ 3.0393 ¥ 26.1617
1000+ $ 2.954 ¥ 24.9616
5000+ $ 2.954 ¥ 24.9616
库存: 2321
起订量: 37 增量: 1
交货地:
最小起订量为:25
合计: ¥ 684.04
直接购买
加入购物车
