NSR0340V2T5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 1A 5ns 6μA 250mA SOD-523 贴片安装 1.2mm*800μm*600μm
供应商型号: NSR0340V2T5G
供应商: 国内现货
标准整包数: 1

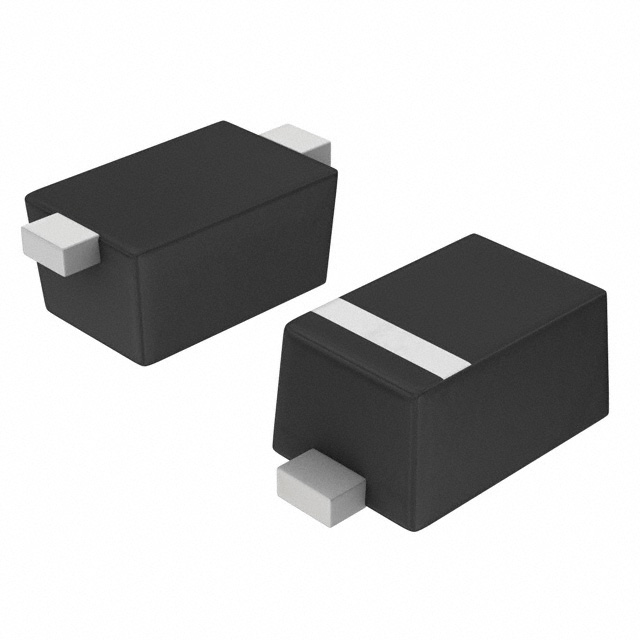

ON SEMICONDUCTOR 整流二极管/整流桥 NSR0340V2T5G

NSR0340V2T5G概述

    # Schottky Barrier Diode NSR0340V2 技术手册解析

    产品简介


    NSR0340V2 是一款肖特基势垒二极管(Schottky Barrier Diode),专为低正向电压降和低漏电流设计。这款二极管在便携式设备中的直流-直流转换器、钳位和保护电路中有广泛应用。其SOD-523微型封装让设计者能够在实现高效率的同时满足紧凑空间的要求。通过结合低正向电压降、低漏电流和高开关速度,NSR0340V2 在多种便携式设备中表现出色。
    应用领域
    - 液晶显示背光照明
    - 键盘背光照明
    - 数码相机闪光灯
    - 升压和降压直流-直流转换器
    - 反向电压和电流保护
    - 钳位与保护
    市场领域
    - 移动手机
    - MP3播放器
    - 数码相机和摄像机
    - 笔记本电脑和平板电脑
    - GPS 设备

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向电压 40 Vdc |
    | 正向连续电流 250 mA |
    | 非重复峰值正向浪涌电流 1.0 A |
    | 正向电压 (IF=10 mA) | 310 | 410 | 470 | mV |
    | 正向电压 (IF=100 mA) | 350 | 450 | 510 | mV |
    | 反向泄漏电流 (VR=10 V)| 0.2 | 1.0 | 3.0 | μA |
    | 反向泄漏电流 (VR=25 V)| 0.5 | 3.0 | 6.0 | μA |
    | 反向泄漏电流 (VR=40 V) 1.5 | 6.0 | μA |
    | 总电容 (VR=10 V, f=1 MHz) | 6.0 pF |
    | 反向恢复时间 (IF=IR=10 mA, IR=1.0 mA) | 5.0 ns |
    热阻特性
    - 结温到环境热阻(θJA):600°C/W(铜箔面积10mm²)
    - 结温到环境热阻(θJA):300°C/W(铜箔面积1英寸²)

    产品特点和优势


    NSR0340V2具备以下独特功能和优势:
    - 低正向电压降:在100 mA时仅410 mV,减少了功耗。
    - 低反向电流:在25 V时仅0.5 μA,有助于提高系统效率。
    - 高连续正向电流:最大可达250 mA,适用于高功率应用。
    - 快速开关速度:得益于低电容和短反向恢复时间,响应速度快。
    - 铅-free认证:符合环保标准。
    这些特性使NSR0340V2在便携式设备的应用中表现出色,尤其是在需要高效率和紧凑设计的应用中具有明显的优势。

    应用案例和使用建议


    NSR0340V2 的典型应用包括LCD和键盘背光照明、数码相机闪光灯、直流-直流转换器、反向电压保护和钳位等。在实际应用中,建议考虑以下几点:
    - 布局优化:尽量减少引线长度以降低寄生电感,提高高频响应性能。
    - 散热管理:特别是在高电流应用中,应注意热阻特性,确保良好的散热条件。
    - 反向保护电路:由于肖特基二极管的低反向电压耐受性,应考虑添加保护电路以防止过高的反向电压。

    兼容性和支持


    NSR0340V2 与其他常见的电子元器件如电容器和电阻器兼容。该产品可通过ON Semiconductor 提供的技术支持获得进一步的帮助,包括设计指南和故障排除技巧。此外,ON Semiconductor 提供文档和技术支持网站,方便用户获取更多信息和帮助。

    常见问题与解决方案


    1. 问:如何确认NSR0340V2 是否损坏?
    - 答: 检查二极管的正向电压和反向泄漏电流。如果正向电压高于典型值或反向泄漏电流异常高,则可能损坏。

    2. 问:NSR0340V2 是否支持高温环境?
    - 答: NSR0340V2的工作温度范围为-55°C至+150°C。确保在极端环境下使用时,进行充分的热管理。

    3. 问:如何选择合适的反向电压额定值?
    - 答: 根据实际应用中可能出现的最大反向电压来选择。对于大多数便携式设备,40 V的反向电压额定值通常足够。

    总结和推荐


    NSR0340V2 是一款高性能的肖特基势垒二极管,具备低正向电压降、低漏电流和快速开关速度等优点。它在便携式设备的应用中表现出色,特别是在要求高效率和紧凑空间的设计中。我们强烈推荐 NSR0340V2 给需要在这些领域工作的设计工程师。其广泛的适用性和 ON Semiconductor 提供的良好技术支持使其成为市场上极具竞争力的产品。

NSR0340V2T5G参数

参数
If - 正向电流 250mA
Ir - 反向电流 6μA
Vr-反向电压 40V
反向恢复时间 5ns
正向浪涌电流 1A
配置 -
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSR0340V2T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSR0340V2T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSR0340V2T5G NSR0340V2T5G数据手册

NSR0340V2T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
