UF4004

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 整流二极管 二极管, 1A, 400V, 通孔安装, DO-41封装, 2针
供应商型号: UNP-UF4004
供应商: 海外现货
标准整包数: 1

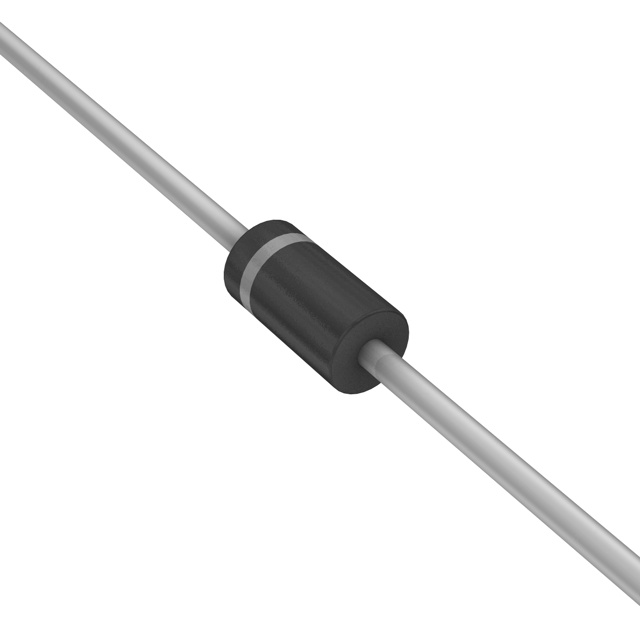

ON SEMICONDUCTOR 整流二极管/整流桥 UF4004

UF4004概述

    UF4001 - UF4007 — 快速整流器

    产品简介


    UF4001 - UF4007 系列是一组高性能的快速整流器,适用于多种电子应用领域。它们的主要功能是在交流电源转换为直流电时,提供高效的电流整流。这些快速整流器特别适合用于功率转换系统、电源供应模块及各类工业电子设备中。

    技术参数


    UF4001 - UF4007 系列的关键技术参数如下:
    | 参数 | 型号 | 单位 | 值 |
    ||
    | 最大重复反向电压(VRRM)| UF4001 - UF4007 | V | 50 - 1000 |
    | 平均整流正向电流(IF(AV))| UF4001 - UF4007 | A | 1.0 |
    | 非重复峰值正向浪涌电流(IFSM)| UF4001 - UF4007 | A | 30 |
    | 最大正向电压降(VF) | UF4001 - UF4007 | V | 1.0 - 1.7 |
    | 最大反向恢复时间(trr)| UF4001 - UF4007 | ns | 50 - 75 |
    | 最大反向漏电流(IR) | UF4001 - UF4007 | μA | 10 - 50 |
    | 最大总电容(CT) | UF4001 - UF4007 | pF | 17 |

    产品特点和优势


    UF4001 - UF4007 系列具备多项显著的优势:
    - 低正向电压降(Low Forward Voltage Drop):减少能耗,提高效率。
    - 高浪涌电流能力(High Surge Current Capability):能够在瞬间承受高电流而不损坏。
    - 高可靠性(High Reliability):经过严格的测试和验证,确保长期稳定运行。
    - 玻璃密封结(Glass-Passivated Junction):增强了耐温性能和抗潮性,延长使用寿命。
    - 塑料封装(Plastic Package):便于安装和维护,提高适应性。

    应用案例和使用建议


    UF4001 - UF4007 可广泛应用于电力电子设备中,如开关电源、逆变器、电动工具及家用电器。例如,在一个典型的单相半波整流电路中,这些快速整流器能够有效处理电阻负载或感性负载,确保高效稳定的整流效果。
    使用建议:
    - 在高温环境下使用时,需注意散热以避免过热。
    - 对于高频电路应用,应关注反向恢复时间和电容的影响,选择合适的型号。

    兼容性和支持


    UF4001 - UF4007 采用标准的DO-204AL (DO-41) 封装,方便与现有设备集成。ON Semiconductor 提供全面的技术支持,包括文档资料下载、技术咨询及售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    - Q: 如何正确识别阴极引脚?
    - A: 通过带色环的标识来区分阴极引脚。

    - Q: 是否可以在高温环境中使用?
    - A: 可以,但需采取适当的散热措施。
    - Q: UF4001 和 UF4002 的主要区别是什么?
    - A: 主要区别在于最大重复反向电压的不同,具体请参考技术手册。

    总结和推荐


    UF4001 - UF4007 系列快速整流器凭借其优异的性能和广泛的应用范围,成为许多电子设计工程师的首选。无论是在稳定性、可靠性和效率方面,它们都表现出色。特别是对于需要高效率、低损耗的应用场合,强烈推荐选用此系列产品。
    版权所有 © Semiconductor Components Industries, LLC
    网址: [www.onsemi.com](http://www.onsemi.com/)

UF4004参数

参数
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 50ns
正向浪涌电流 30A
长*宽*高 5.21mm*2.72mm*2.72mm
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UF4004厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

UF4004数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR UF4004 UF4004数据手册

UF4004封装设计

查看详情并下载
Symbol
Footprint
3D Model
