GBU4A

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 4A峰值平均正向电流, 50V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: CY-GBU4A
供应商: Avnet
标准整包数: 1

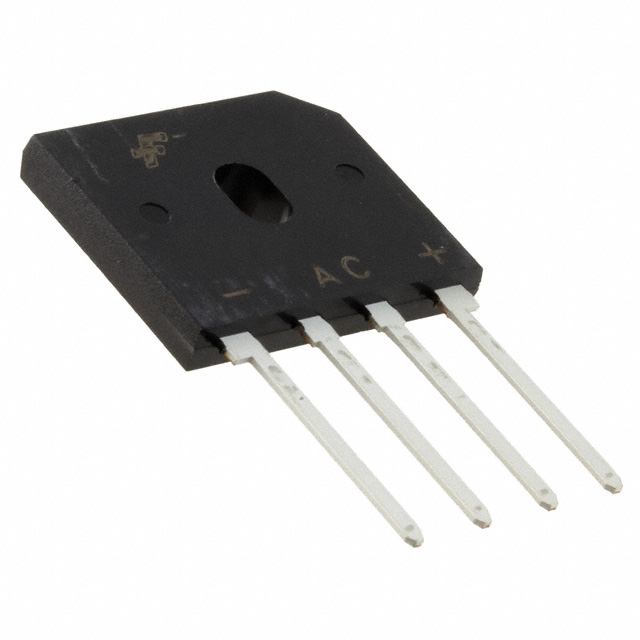

ON SEMICONDUCTOR 整流二极管/整流桥 GBU4A

GBU4A概述

    电子元器件产品技术手册:GBU4A-GBU4M桥式整流器

    1. 产品简介


    GBU4A-GBU4M系列桥式整流器是适用于多种电子设备的关键电子元件。这些桥式整流器主要用于将交流电(AC)转换为直流电(DC),并在电源供应、工业控制和通信系统等领域广泛应用。每个型号都具备不同的额定电压和电流,确保它们能够满足各种应用场景的需求。

    2. 技术参数


    | 参数 | 值(单位) | 说明 |
    |
    | 最大重复反向电压(VRRM)| 50-1000 V | 根据型号不同而异 |
    | 最大RMS桥输入电压(VRMS)| 35-700 V | 根据型号不同而异 |
    | 额定直流反向电压(VR) | 50-1000 V | 根据型号不同而异 |
    | 平均整流正向电流(IF(AV))| 4.0 A | 温度为100°C时 |
    | 非重复峰值正向浪涌电流(IFSM)| 150 A | 8.3毫秒半正弦波 |
    | 存储温度范围(TSTG) | -55°C至+150°C
    | 工作结温(TJ) | -55°C至+150°C

    3. 产品特点和优势


    GBU4A-GBU4M系列桥式整流器的主要特点和优势如下:
    - 玻璃钝化结:提供了更高的可靠性和更长的使用寿命。
    - 高峰值过载电流:150 A,保证了在极端条件下的稳定运行。
    - 可靠的低成本构造:采用模制塑料技术,确保了产品的耐用性和经济性。
    - 适合PCB安装:优化的设计使得这些整流器可以方便地集成到电路板上。
    - UL认证:UL #E258596认证进一步保证了产品的质量和可靠性。

    4. 应用案例和使用建议


    GBU4A-GBU4M系列桥式整流器被广泛应用于以下场景:
    - 电源供应:在消费电子、工业设备和个人电脑等领域提供稳定的直流输出。
    - 工业控制:用于各类工业自动化系统,确保控制系统正常运行。
    - 通信系统:在电信基础设施中,保障设备的稳定供电。
    使用建议:
    - 在选择合适的型号时,需要考虑实际的工作电压和电流需求。
    - 确保正确的安装和布线,以避免短路和过热风险。
    - 定期进行检查和维护,确保设备的长期可靠运行。

    5. 兼容性和支持


    GBU4A-GBU4M系列桥式整流器设计为通用型产品,可与大多数标准电路板兼容。ON Semiconductor公司提供详尽的技术文档和支持,确保客户能够顺利集成和使用这些产品。如果您有任何疑问,可以通过技术支持热线或官方网站获取帮助。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:浪涌电流保护失效
    - 解决方法:确认是否安装正确,确保接线无误,并根据手册建议进行调整。
    - 问题2:过热
    - 解决方法:检查散热系统是否工作正常,确保整流器周围有足够的空气流通。
    - 问题3:反向电流过高
    - 解决方法:检查是否有反向电压的情况,必要时更换更合适型号的整流器。

    7. 总结和推荐


    总体而言,GBU4A-GBU4M系列桥式整流器以其高性能、高可靠性和易于集成的特点,在多个应用领域表现出色。它们的性价比高,是各类电源转换应用的理想选择。因此,强烈推荐使用这些产品,特别是在需要高效、稳定电源转换的场合。

GBU4A参数

参数
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 4A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU4A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GBU4A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GBU4A GBU4A数据手册

GBU4A封装设计

查看详情并下载
Symbol
Footprint
3D Model
