FFSP2065B-F085

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 650V 84A 0μs 500nA 20A 独立式 TO-220-2 通孔安装
供应商型号: CY-FFSP2065B-F085
供应商: Avnet
标准整包数: 1

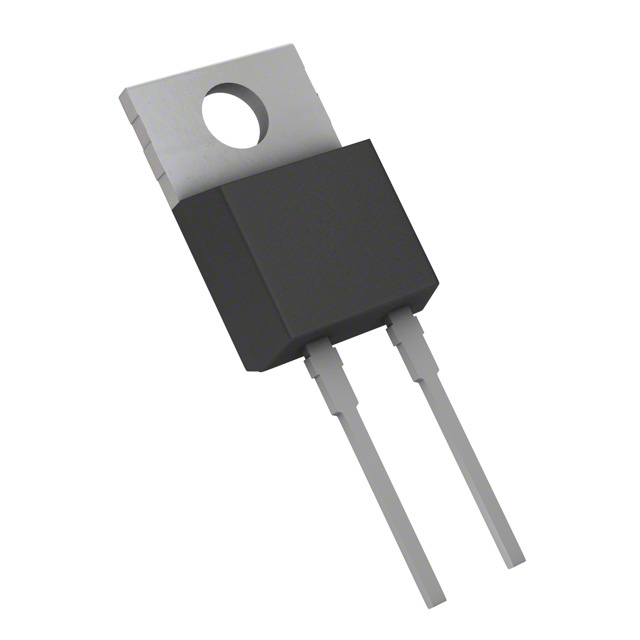

ON SEMICONDUCTOR 整流二极管/整流桥 FFSP2065B-F085

FFSP2065B-F085概述

    # 硅碳化物肖特基二极管(FFSP2065B-F085)技术手册

    产品简介


    产品类型
    硅碳化物肖特基二极管是一种新型的功率半导体器件,采用硅碳化物材料制成,适用于高电压和大电流的应用环境。
    主要功能
    - 高效的开关性能
    - 卓越的热性能
    - 无反向恢复电流和正向恢复电流
    - 温度独立的开关特性
    应用领域
    - 汽车HEV-EV车载充电器
    - 汽车HEV-EV直流转换器

    技术参数


    - 额定峰值重复反向电压(VRRM): 650 V
    - 单脉冲雪崩能量(EAS): 94 mJ
    - 连续整流正向电流(IF):
    - TC < 141°C:20 A
    - TC < 135°C:22.5 A
    - 非重复性峰值正向浪涌电流(IF, Max):
    - TC = 25°C, 10 µs:882 A
    - TC = 150°C, 10 µs:798 A
    - 非重复性正向浪涌电流(IF, SM):
    - 半正弦脉冲,tp = 8.3 ms:84 A
    - 最大功耗(Ptot):
    - TC = 25°C:150 W
    - TC = 150°C:25 W
    - 工作温度范围(TJ, TSTG): -55°C 至 +175°C

    产品特点和优势


    特点
    - 最大结温可达175°C
    - 无反向恢复/正向恢复
    - 非重复性正向浪涌电流高
    - 正温度系数
    - 易于并联
    - 符合AEC-Q101标准且可PPAP
    优势
    - 在高电压应用中表现出色,特别是在电动汽车和混合动力汽车中,能够提供更高的效率和更可靠的性能。
    - 由于无反向恢复电流,这些二极管能显著减少开关损耗,提高系统效率。
    - 具备良好的温度特性,能够在宽泛的温度范围内稳定运行。

    应用案例和使用建议


    应用案例
    - 汽车HEV-EV车载充电器:此应用需要高效的功率转换,硅碳化物肖特基二极管能够提供高效率和低损耗,从而延长电池寿命和提升系统可靠性。
    - 汽车HEV-EV直流转换器:这类应用通常需要处理高电流和高电压,该二极管在高温环境下依然表现稳定,非常适合此类需求。
    使用建议
    - 在设计电路时,确保选择合适的散热片以有效散热,尤其是在连续高电流情况下。
    - 仔细考虑温度对性能的影响,特别是在极端温度下进行测试,以确保系统正常运行。
    - 在实际应用中,结合其他高效电源管理组件可以进一步提高整体系统的效率。

    兼容性和支持


    - 该产品是无铅、卤素自由/BFR自由,符合RoHS标准,具有较强的环境适应性。
    - 供应商提供了详尽的技术支持,包括在线文档和专业工程师的咨询热线,有助于快速解决使用中的问题。

    常见问题与解决方案


    - Q1: 如何处理高电流冲击?
    - A1: 确保选用合适的散热装置,并监测二极管的温度,必要时增加外部冷却措施。
    - Q2: 如何保证长使用寿命?
    - A2: 避免二极管长时间处于高温状态,定期检查散热系统的有效性,确保适当的通风和散热。
    - Q3: 如何防止过电压损坏?
    - A3: 在设计电路时添加适当的过压保护措施,如使用TVS二极管来吸收瞬态电压。

    总结和推荐


    综上所述,硅碳化物肖特基二极管(FFSP2065B-F085)是一款性能卓越的功率半导体器件,在汽车电力电子应用中表现出色。它具备出色的开关性能、耐高温特性和可靠性,适合在严苛环境中使用。尽管价格较高,但其长期稳定性和高性能使其成为理想的工业和汽车电力电子应用的选择。强烈推荐给寻求高可靠性和高效率解决方案的客户。

FFSP2065B-F085参数

参数
Ir - 反向电流 500nA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 84A
配置 独立式
If - 正向电流 20A
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FFSP2065B-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSP2065B-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSP2065B-F085 FFSP2065B-F085数据手册

FFSP2065B-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.2702 ¥ 27.1568
50+ $ 3.1293 ¥ 26.6804
100+ $ 3.0729 ¥ 26.4422
300+ $ 3.0447 ¥ 26.204
500+ $ 3.0165 ¥ 25.9658
1000+ $ 2.9319 ¥ 24.7747
5000+ $ 2.9319 ¥ 24.7747
库存: 4263
起订量: 37 增量: 1
交货地:
最小起订量为:25
合计: ¥ 678.92
