首页  >  产品百科  >  MJE4343

MJE4343

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN 125W 7V 750μA 160V 160V 16A SOT-93 通孔安装 15.2mm(长度)*4.9mm(宽度)
供应商型号: LDL-MJE4343
供应商: 海外现货
标准整包数: 1

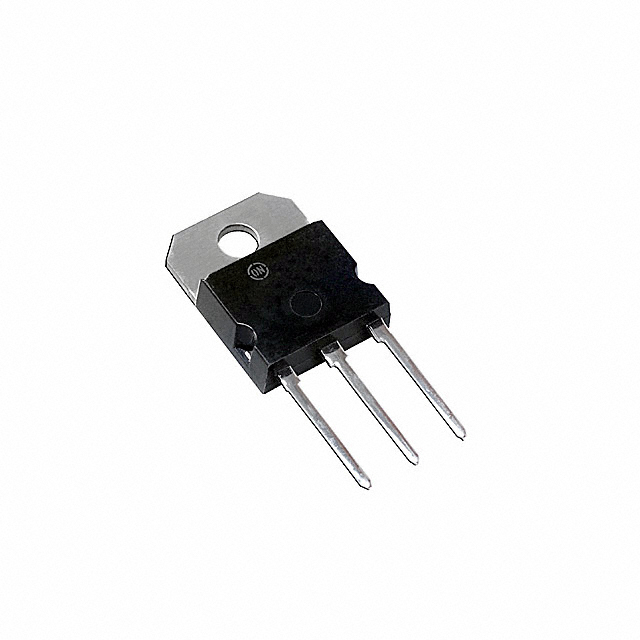

ON SEMICONDUCTOR 三极管(BJT) MJE4343

MJE4343概述


    产品简介


    MJE4343(NPN)和MJE4353(PNP)高压高功率晶体管是专门为高功率音频放大器应用及高压开关调节电路设计的高性能半导体器件。这些晶体管具有卓越的电压承受能力和电流驱动能力,在现代电力电子系统和音频处理设备中得到了广泛应用。它们特别适用于需要高可靠性和高效率的场景,如工业控制、通信电源模块和专业音响设备。

    技术参数


    以下是MJE4343(NPN)和MJE4353(PNP)的关键技术参数:
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 集电极-发射极耐压 | VCEO(sus) 160 | Vdc |
    | 集电极-基极耐压 | VCB 160 | Vdc |
    | 发射极-基极耐压 | VEB 7.0 | Vdc |
    | 集电极连续电流 | IC 16 | Adc |
    | 峰值集电极电流(脉冲测试) | IC 20 | Adc |
    | 基极连续电流 | IB 5.0 | Adc |
    | 总功率耗散 | PD 125 | Watts |
    | 工作及存储结温范围 | TJ, Tstg | -65 | +150 | °C |
    | 热阻,结到外壳 | RJC 1.0 | °C/W |
    其他电气特性还包括:DC增益为35(典型值)、饱和电压VCE(sat)为2.0Vdc(最大值)、封装形式为TO-247(Pb-Free)。

    产品特点和优势


    MJE4343(NPN)和MJE4353(PNP)具有以下显著特点和优势:
    - 高耐压能力:能够承受高达160V的集电极-发射极电压,适合高电压应用场景。
    - 低导通损耗:饱和电压低至2.0Vdc,降低功耗并提高能效。
    - 无铅环保:符合RoHS标准,提供环保友好型解决方案。
    - 良好的热管理:热阻仅为1.0°C/W,确保高效散热和长期稳定性。
    - 广泛的温度适应性:工作温度范围宽达-65°C至+150°C,适用于严苛环境。
    这些特点使它们成为工业、消费电子和专业音响设备的理想选择。

    应用案例和使用建议


    应用案例:
    1. 高功率音频放大器:利用其优异的电流驱动能力和低失真特性,实现高质量的音质输出。
    2. 开关电源:作为主控开关元件,用于高压直流到交流逆变器或其他电力变换设备中。
    3. 电机驱动电路:适合控制大功率电动机,确保安全高效的运行。
    使用建议:
    - 在高功率应用中,注意确保良好的散热措施以避免过热损坏。
    - 配合使用合适的驱动电路,例如RC吸收网络或快恢复二极管,保护器件免受尖峰电压的影响。
    - 定期监测工作温度,尤其是在恶劣环境下使用时。

    兼容性和支持


    MJE4343和MJE4353支持广泛的应用场景,可与多种外围器件无缝配合。安森美半导体(ON Semiconductor)提供了详尽的技术文档和支持服务,包括在线资源和技术支持热线,帮助客户快速解决问题并加速产品上市进程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 加强散热设计,安装散热片或风扇。 |
    | 开关速度慢 | 检查驱动电路配置,增加驱动电流或改善布线。 |
    | 启动时间较长 | 调整驱动电阻值,降低输入信号上升时间。 |

    总结和推荐


    综上所述,MJE4343(NPN)和MJE4353(PNP)高压高功率晶体管凭借其卓越的性能和可靠性,成为高功率应用领域的理想选择。无论是在工业自动化还是消费电子产品中,其稳定的表现和广泛的适用性都使其在市场上占据重要地位。因此,我们强烈推荐将这两款晶体管用于需要高可靠性和高性能的场景。
    如果您正在寻找一款高效、环保且易于集成的高压高功率晶体管解决方案,MJE4343和MJE4353将是您的不二之选。

MJE4343参数

参数
最大集电极发射极饱和电压 3.5V@ 2A,16A
晶体管类型 NPN
配置 独立式
集电极电流 16A
VEBO-最大发射极基极电压 7V
VCEO-集电极-发射极最大电压 160V
集电极截止电流 750μA
VCBO-最大集电极基极电压 160V
最大功率耗散 125W
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 15.2mm(长度)*4.9mm(宽度)
通用封装 SOT-93
安装方式 通孔安装
零件状态 停产
包装方式 管装

MJE4343厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MJE4343数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR MJE4343 MJE4343数据手册

MJE4343封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.891 ¥ 175.0666
库存: 190
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.06
直接购买
