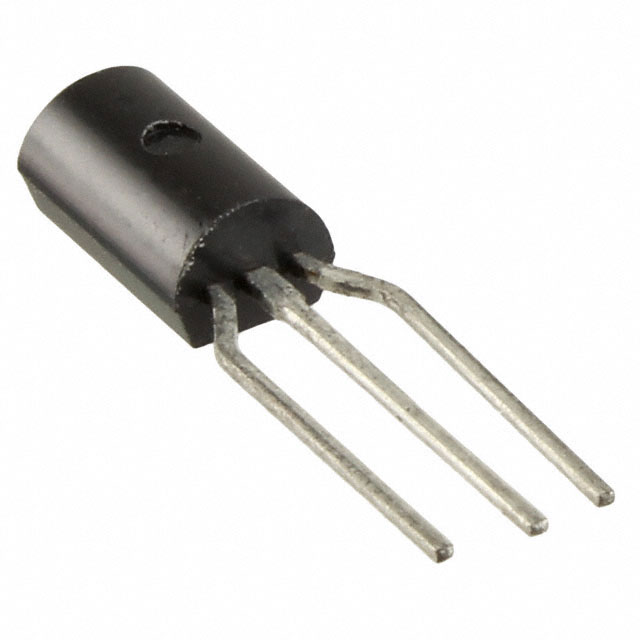

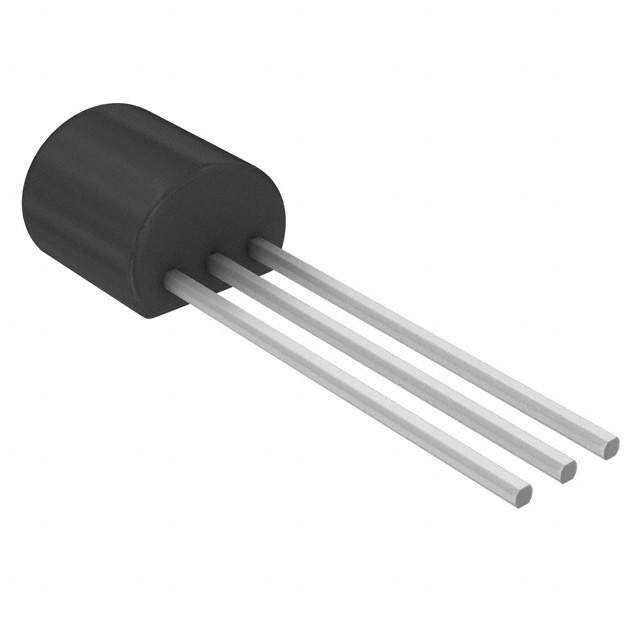

KSA1013YBU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 1.5V@ 50mA,500mA PNP 900mW 6V 1μA 160V 160V 1A TO-92-3 通孔安装 4.9mm*3.9mm*8mm
供应商型号: FL-KSA1013YBU
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) KSA1013YBU

KSA1013YBU概述

    KSA1013 PNP Epitaxial Silicon Transistor

    产品简介


    KSA1013 是一款PNP型外延硅晶体管,主要用于彩色电视音频输出及垂直偏转输出。这款晶体管具有广泛的应用范围,适用于消费电子产品、专业音响设备以及各种工业控制系统中。

    技术参数


    - 电气特性
    - VCBO(集电极-基极电压):-160V
    - VCEO(集电极-发射极电压):-160V
    - VEBO(发射极-基极电压):-6V
    - IC(集电极电流):-1A
    - IB(基极电流):-0.5A
    - TJ(结温):150°C
    - TSTG(存储温度):-55°C至+150°C
    - 热特性
    - PD(功耗):900mW
    - Derate Above TA = 25°C(降额系数):7.2mW/°C
    - RθJA(结-环境热阻):139°C/W
    - 电气特性详细
    - ICBO(集电极截止电流):-1μA
    - IEBO(发射极截止电流):-1μA
    - BVCEO(集电极-发射极击穿电压):-160V
    - hFE(直流电流增益):60至320
    - VCE(sat)(集电极-发射极饱和电压):-1.5V
    - VBE(on)(基极-发射极开启电压):-0.45V至-0.75V
    - fT(电流增益带宽积):15MHz至50MHz
    - Cob(输出电容):35pF

    产品特点和优势


    KSA1013 PNP晶体管的主要特点包括高击穿电压、稳定的电流增益和低饱和电压。这些特性使其非常适合用于高要求的视频和音频输出电路。此外,其出色的散热能力和可靠性使其能够在各种恶劣环境下保持稳定运行,增强了其在市场上的竞争力。

    应用案例和使用建议


    KSA1013常用于彩色电视机的音频输出和垂直偏转电路。这些电路对噪声和失真有着严格的要求,KSA1013能够提供低噪声和高增益的信号处理能力。建议在选择合适的外围元件时,注意匹配电容和电阻值以达到最佳性能。例如,在设计音频输出电路时,可以使用低ESR电容来减少相位失真。

    兼容性和支持


    KSA1013支持标准的TO-92封装形式,适合大多数PCB布局。同时,ON Semiconductor提供了详尽的技术文档和客户支持,确保用户能够获得所需的技术帮助和产品信息。如果有任何关于系统集成的问题,可以通过电子邮件联系Fairchildquestions@onsemi.com获取支持。

    常见问题与解决方案


    1. 问题:功耗过高导致过热
    - 解决方案:增加外部散热片,或者降低工作频率和电流,以减少功耗。
    2. 问题:电流增益不稳定
    - 解决方案:检查输入信号是否有噪声干扰,并尽量使用屏蔽线来减少外部干扰。
    3. 问题:输出信号失真严重
    - 解决方案:检查外围元件的选型是否合理,特别是输出耦合电容和负载电阻的选择。

    总结和推荐


    KSA1013是一款高性能的PNP晶体管,具有广泛的适用范围和强大的技术参数。其稳定的工作性能和良好的散热特性使其成为视频和音频应用的理想选择。总体而言,强烈推荐使用KSA1013晶体管,尤其是在需要高可靠性和良好信号质量的应用场合。

KSA1013YBU参数

参数
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 1.5V@ 50mA,500mA
最大功率耗散 900mW
晶体管类型 PNP
VCBO-最大集电极基极电压 160V
配置 独立式
集电极截止电流 1μA
VCEO-集电极-发射极最大电压 160V
最大集电极发射极饱和电压 1.5V@ 50mA,500mA
VEBO-最大发射极基极电压 6V
长*宽*高 4.9mm*3.9mm*8mm
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装
