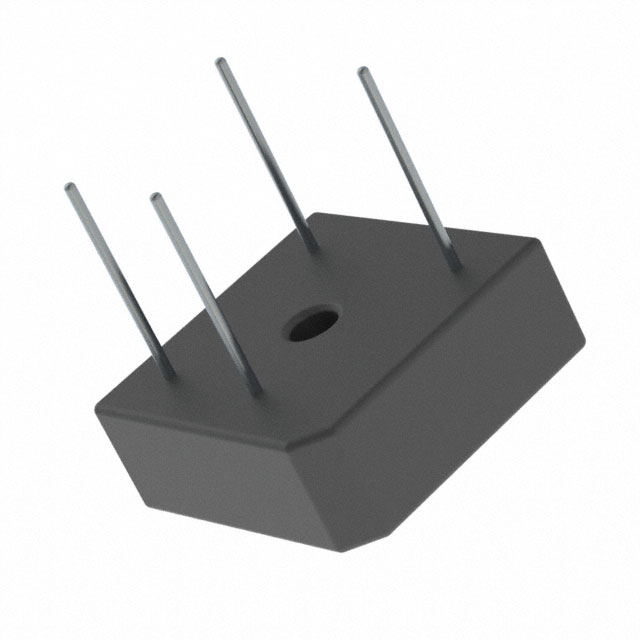

GBPC3506W

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 35A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBPC-W封装, 通孔安装
供应商型号: 2824866
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 GBPC3506W

GBPC3506W概述


    产品简介


    桥式整流器 (Glass Passivated)
    GBPC 12、15、25、35 系列是 ON Semiconductor 生产的一系列桥式整流器,专为高效能、高可靠性的电源转换应用设计。这些整流器具备玻璃钝化技术,能够提供极低的热阻抗,确保最大的热消散效果。它们适用于多种电子设备中,如家用电器、工业控制、通信设备及消费电子产品。

    技术参数


    绝对最大额定值 (TA = 25°C, 除非另有说明)(注意 1)
    - VRRM: 最大重复反向电压范围为 50V 到 1000V。
    - VRMS: 最大有效值桥输入电压范围为 35V 到 700V。
    - IF(AV): 平均整流正向电流在 TC = 55°C 下分别为 12A、15A、25A 和 35A。
    - IFSM: 非重复峰值正向浪涌电流分别高达 300A 和 400A。
    - TSTG: 储存温度范围为 -55°C 到 +150°C。
    - TJ: 工作结温范围同样为 -55°C 到 +150°C。
    热特性 (TA = 25°C, 除非另有说明)
    - PD: 功耗可达 83.3W。
    - RθJC: 结至外壳热阻仅为 1.5°C/W(附散热片时)。
    电气特性 (TA = 25°C, 除非另有说明)
    - VF: 正向电压降,每桥为 1.1V(GBPC12),1.4V(GBPC15),1.8V(GBPC25)和 2.2V(GBPC35)。
    - IR: 反向电流,每个元件在额定 VR 时为 5.0μA(TA = 25°C)和 500μA(TA = 125°C)。
    - I2t: 融断 t < 8.35ms 时的融断值为 375A2Sec(GBPC12, 15, 25)和 660A2Sec(GBPC35)。

    产品特点和优势


    GBPC 12、15、25、35 系列桥式整流器具有许多显著的优势:
    - 高性能热管理: 一体化封装散热器设计,提供极低的热阻抗,有助于最大化的热消散。
    - 高可靠性: 浪涌负载额定值在 300A 至 400A 之间,适用于各种极端条件下的应用。
    - 安全性: 隔离电压从外壳到引脚超过 2500V,确保了电气隔离的安全性。
    - 环保: 无铅设计,符合行业环保标准。

    应用案例和使用建议


    这些桥式整流器广泛应用于各种领域,例如:
    - 家用电器:电冰箱、洗衣机等需要稳定电源供应的设备。
    - 工业控制:需要高可靠性的自动化控制系统。
    - 通信设备:数据中心、基站等关键基础设施。
    建议在使用时注意:
    - 在高电流环境下工作时,要特别关注散热问题,确保适当的散热措施。
    - 在高温环境中,需考虑温度对设备性能的影响。

    兼容性和支持


    GBPC 12、15、25、35 系列可与其他标准电子元件无缝集成。ON Semiconductor 提供全面的技术支持和售后服务,客户可以通过官网和电话获得帮助。

    常见问题与解决方案


    - Q: 整流器在高温下无法正常工作怎么办?
    A: 确保良好的散热,可以考虑使用外部散热器或者增加空气流通。

    - Q: 如何判断整流器已经损坏?
    A: 使用万用表检测其正向和反向电阻,如果测得的正向电阻小于 1Ω 或者反向电阻无限大,则可能已损坏。

    总结和推荐


    GBPC 12、15、25、35 系列桥式整流器以其出色的性能和稳定性,在众多应用领域中表现优异。其独特的散热设计、高可靠性以及环保特性使其在市场上具有强大的竞争力。强烈推荐在需要高效率和高可靠性的场合中使用这些整流器。

GBPC3506W参数

参数
配置 桥,4elements
If - 正向电流 35A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 400A
长*宽*高 28.75mm*28.75mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘,袋装
