KSH122TF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 4V@ 80mA,8A NPN - Darlington 1.75W 5V 10μA 100V 100V 8A TO-252 贴片安装 6.6mm*6.1mm*2.3mm
供应商型号: LM-1095131
供应商: 海外现货
标准整包数: 0

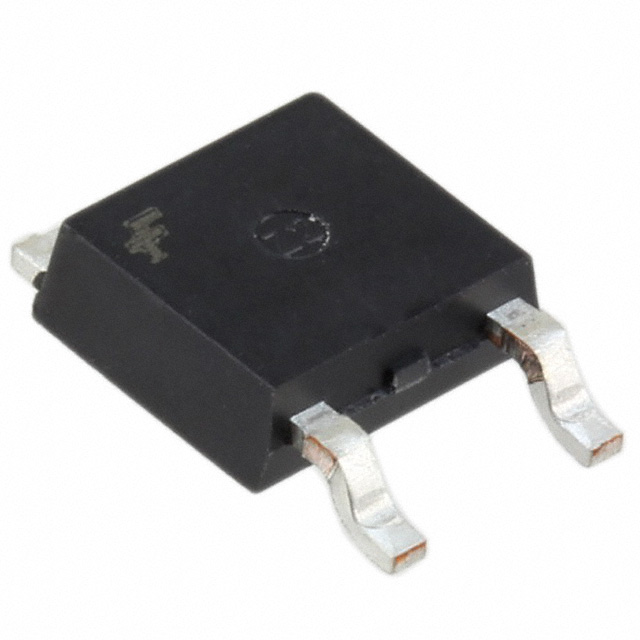

ON SEMICONDUCTOR 三极管(BJT) KSH122TF

KSH122TF概述

    KSH122 / KSH122I NPN Silicon Darlington Transistor

    1. 产品简介


    KSH122 / KSH122I 是一款由半导体组件工业公司(Semiconductor Components Industries, LLC)生产的NPN硅达林顿晶体管。它适用于通用功率和开关应用,例如在输出或驱动阶段的应用中。此晶体管以其高直流电流增益、内置阻尼二极管和其他设计上的独特功能而著称。

    2. 技术参数


    以下是KSH122 / KSH122I的主要技术参数:
    - 电气特性:
    - 集电极-基极电压(VCBO):100V
    - 集电极-发射极电压(VCEO):100V
    - 发射极-基极电压(VEBO):5V
    - 直流集电极电流(IC):8A
    - 脉冲集电极电流(ICP):16A
    - 基极电流(IB):120mA
    - 集电极耗散功率(PC):20.00W(TC=25°C)
    - 结温(TJ):150°C
    - 存储温度范围(TSTG):-65°C至150°C
    - 电气特性细节:
    - 集电极-发射极饱和电压(VCE(sat)):IC = 4A时为2V;IC = 8A时为4V
    - 基极-发射极饱和电压(VBE(sat)):IC = 8A时为4.5V
    - 基极-发射极开启电压(VBE(on)):VCE = 4V时为2.8V
    - 输出电容(Cob):VCB = 10V时为200pF

    3. 产品特点和优势


    KSH122 / KSH122I 的显著特点包括:
    - 表面贴装(SMD)封装(TO-252 3L),适用于表面贴装应用。
    - 内置阻尼二极管,提高可靠性。
    - 高直流电流增益(hFE),适合功率和开关应用。
    - 与流行的TIP122电路相似,便于替换和升级。
    - 与KSH127互补,用于复杂的电路设计。

    4. 应用案例和使用建议


    KSH122 / KSH122I 广泛应用于开关调节器、转换器和功率放大器中。在实际应用中,为了确保最佳性能和稳定性,建议在选择外围元件时注意以下几点:
    - 选择合适的电源电压和电流,以满足集电极和基极电流的要求。
    - 使用适当的散热片,避免过热导致性能下降或损坏。
    - 确保引脚正确连接,并遵循制造商的安装指南。

    5. 兼容性和支持


    KSH122 / KSH122I 与多种电路和设备兼容,特别是在需要高电流增益和可靠性的应用中。制造商ON Semiconductor提供了详尽的技术支持和售后服务,包括电话和技术文档下载。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    - Q: 如何处理散热问题?
    - A: 安装散热片并确保良好的热传导,可以显著降低器件温度,防止过热。
    - Q: 如何优化启动和关断时间?
    - A: 通过优化外部电路设计,如减少寄生电容,可以缩短开关时间。
    - Q: 什么情况下需要更换晶体管?
    - A: 当器件达到其最大额定值或者性能明显下降时,建议更换晶体管。

    7. 总结和推荐


    KSH122 / KSH122I 在功率管理和开关应用中表现出色,具有高可靠性、高电流增益和多种应用场景。其独特的内置阻尼二极管和表面贴装设计使其成为许多现代电子系统的理想选择。综合考虑,这款晶体管非常适合需要高电流、高稳定性的应用场合,因此强烈推荐。
    更多技术支持和购买渠道可通过ON Semiconductor官方网站获取。

KSH122TF参数

参数
配置 独立式
晶体管类型 NPN - Darlington
集电极截止电流 10μA
集电极电流 8A
VCEO-集电极-发射极最大电压 100V
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 4V@ 80mA,8A
不同 Ib,Ic 时的 Vce 最大饱和值 4V@ 80mA,8A
VCBO-最大集电极基极电压 100V
最大功率耗散 1.75W
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 TO-252
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

KSH122TF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSH122TF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSH122TF KSH122TF数据手册

KSH122TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
