NRVB120LSFT1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 20V 50A 400μA 1A SOD-123FL 贴片安装 2.7mm*1.65mm*900μm
供应商型号: CY-NRVB120LSFT1G
供应商: Avnet
标准整包数: 1

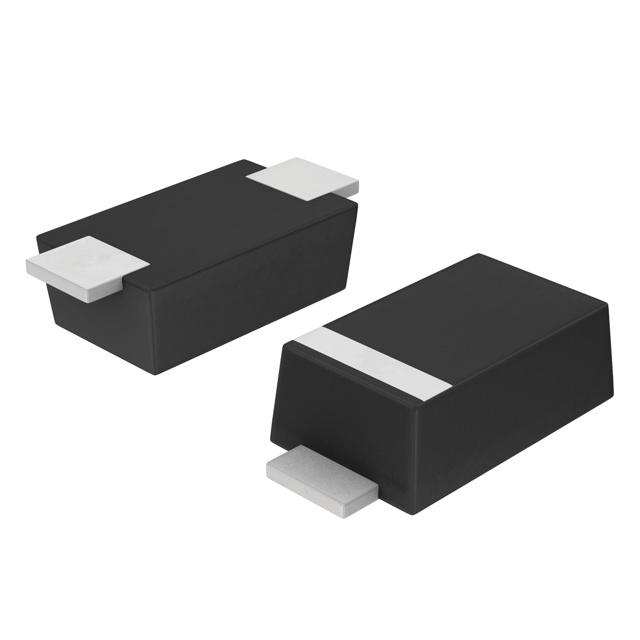

ON SEMICONDUCTOR 整流二极管/整流桥 NRVB120LSFT1G

NRVB120LSFT1G概述

    高质量电子元器件产品技术手册

    1. 产品简介


    MBR120LSF 和 NRVB120LSF 是 ON Semiconductor 公司推出的表面贴装肖特基功率整流器,适用于低电压、高频整流应用。这两种型号的产品主要用于便携式和电池供电设备,如手机、充电器、笔记本电脑、打印机、个人数字助理(PDA)及PCMCIA卡等。其独特设计使得它非常适合于紧凑型电路板上的应用,特别是那些对体积和重量有严格要求的应用场合。

    2. 技术参数


    - 峰值重复反向电压 \(V{RRM}\): 20 V
    - 最大直流正向电流 \(I{O}\): 1.0 A
    - 最大非重复峰值浪涌电流 \(I{FSM}\): 50 A
    - 存储温度范围 \(T{STG}\): -55°C 至 150°C
    - 最大瞬时正向电压 \(VF\): 在\(TJ\) = 25°C时,\(IF\) = 0.1 A时为0.34 V;在\(TJ\) = 85°C时,\(IF\) = 0.1 A时为0.45 V
    - 最大瞬时反向电流 \(IR\): 在\(TJ\) = 25°C时,\(VR\) = 20 V时为0.40 mA
    - 热阻 \(R{tj-l}\): 26°C/W(最小推荐焊盘尺寸,PCB FR4)
    - 耐受静电放电能力:
    - 人体模型:3B
    - 机器模型:C
    - 封装: 塑料 SOD-123 包装
    - 铅(Pb)含量: 铅自由

    3. 产品特点和优势


    - 保护栅极:具有应力保护功能,确保产品在使用过程中更加稳定可靠。
    - 低正向压降:具有低正向电压,能有效降低损耗,提高效率。
    - 高工作结温:能在-55°C至125°C的工作温度范围内稳定运行。
    - 环氧材料符合UL 94 V-0:符合严格的防火标准,确保安全性能。
    - 优化的自动板装配设计:便于自动化生产和组装,提升生产效率。
    - 独特的标记系统:通过特定代码进行识别,方便追溯和管理。

    4. 应用案例和使用建议


    - AC-DC 和 DC-DC 转换器:在电源转换中使用,能够提供高效的能量转换。
    - 反向电池保护:防止电池反接导致的损坏。
    - “Oring”多电压源保护:用于多个电压源的相互隔离和保护。
    - 在任何性能和体积要求较高的应用中使用:例如在笔记本电脑、手机充电器和无线设备中。
    使用建议:
    - 确保所选应用环境符合规定的温度范围。
    - 使用适当的散热措施,避免因过热导致失效。
    - 在设计电路时考虑热阻参数,以保证设备的长期稳定性。

    5. 兼容性和支持


    这些器件是无铅、卤素和溴化物自由的,并且符合RoHS标准,适用于多种应用场景。在购买和使用这些产品时,需要特别注意它们可能不适用于植入式医疗设备等生命支持系统的应用。如有特殊需求,建议联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电路过热 | 确保良好的散热措施,例如增加散热片或使用更有效的冷却方法。|
    | 正向电压过高 | 检查电路设计是否合理,确认正向电流在规定范围内。|
    | 反向电流过大 | 确认是否超出了规定的反向电压限制,选择合适的驱动电路。|

    7. 总结和推荐


    MBR120LSF 和 NRVB120LSF 在紧凑型设计方面表现出色,具有广泛的适用范围和较高的可靠性。它们在各种电源管理和保护应用中表现优异,特别是对于要求高性能和小型化的应用场合。推荐将这些器件用于便携式电子设备和电池供电的产品中,如手机、笔记本电脑和无线通信设备。
    在选择这些器件时,用户应根据具体应用需求和环境条件来决定,同时注意产品在特殊应用场合的适用性。总体而言,MBR120LSF 和 NRVB120LSF 是市场上性价比很高的肖特基功率整流器,值得推荐使用。

NRVB120LSFT1G参数

参数
反向恢复时间 -
正向浪涌电流 50A
配置 -
If - 正向电流 1A
Ir - 反向电流 400μA
Vr-反向电压 20V
长*宽*高 2.7mm*1.65mm*900μm
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NRVB120LSFT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVB120LSFT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVB120LSFT1G NRVB120LSFT1G数据手册

NRVB120LSFT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0981 ¥ 0.8292
5000+ $ 0.0981 ¥ 0.8292
库存: 6437
起订量: 1206 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 829.2
