FFSM1265A

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 650V 63A 0μs 200μA 12.5A 独立式 PQFN-4 贴片安装
供应商型号: AV-E-FFSM1265A
供应商: Avnet
标准整包数: 3000

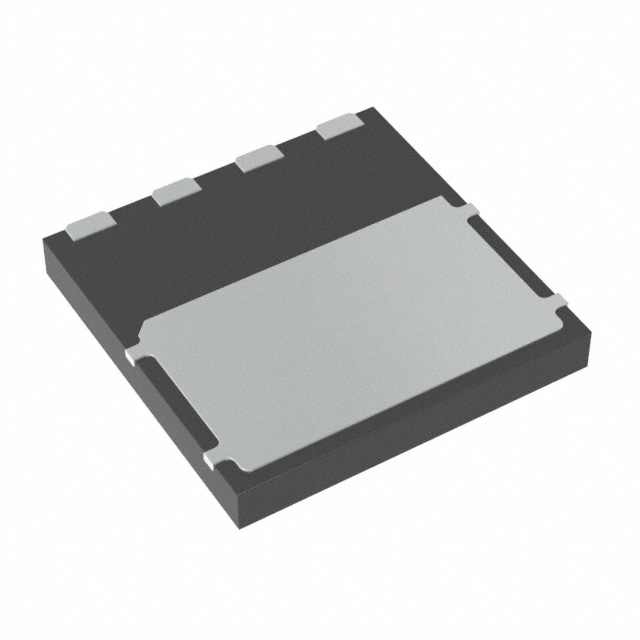

ON SEMICONDUCTOR 整流二极管/整流桥 FFSM1265A

FFSM1265A概述

    Silicon Carbide (SiC) Schottky Diode FFSM1265A 技术手册

    1. 产品简介


    FFSM1265A 是由 onsemi 推出的一款高性能 硅碳化物(SiC)肖特基二极管,采用先进的 EliteSiC 技术制造。这种二极管适用于广泛的电力电子应用,包括但不限于开关电源(SMPS)、太阳能逆变器以及不间断电源(UPS)。与传统的硅基二极管相比,SiC肖特基二极管以其卓越的开关性能和可靠性脱颖而出,特别适合需要高效率、高频率运行的场景。
    产品类型:SiC肖特基二极管
    主要功能:快速开关、低反向恢复电流、正温度系数
    应用领域:通用电力电子系统、SMPS、太阳能逆变器、UPS

    2. 技术参数


    以下是该二极管的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向击穿电压 | VRRM | 650 | - | - | V |
    | 单脉冲雪崩能量 | EAS | - | 79 | - | mJ |
    | 持续整流正向电流 | IF | 12 | - | 12.5 | A |
    | 最大非重复正向浪涌电流 | IF,Max | - | - | 700 | A |
    | 温度范围 | TJ, TSTG | -55 | - | 175 | °C |
    | 热阻 | RJC | 1.87 | - | - | °C/W |
    此外,该二极管具有出色的热性能,能够在高达 175°C 的结温下稳定运行,同时展现出无反向恢复和正温度系数的优势。

    3. 产品特点和优势


    FFSM1265A 的主要优势如下:
    - 高性能开关:无反向恢复电流,降低功率损耗。
    - 高可靠性:正温度系数,便于并联操作。
    - 优异的热性能:能在高温环境下保持稳定运行。
    - 环保设计:无铅、无卤素、RoHS合规,符合绿色环保标准。
    这些特性使其成为新一代电力半导体的首选,广泛应用于需要高效率和高可靠性的电力转换场合。

    4. 应用案例和使用建议


    典型应用场景:
    - 开关电源模块(SMPS)
    - 太阳能逆变器
    - 不间断电源(UPS)
    使用建议:
    - 在设计中合理配置散热片以优化热管理。
    - 避免长期运行在超过额定结温的条件下。
    - 在大电流应用中,确保良好的并联设计以充分利用其正温度系数特性。

    5. 兼容性和支持


    FFSM1265A 采用 PQFN4 8X8, 2P (Power88) 封装,具有良好的兼容性,可轻松集成到现有的电力电子设计中。此外,onsemi 提供全面的技术支持和售后服务,包括在线资源和技术文档下载。

    6. 常见问题与解决方案


    常见问题:
    1. 如何处理过高的结温?
    - 解决方案:增加散热片面积或改善空气流通。

    2. 如何选择合适的驱动电路?
    - 解决方案:使用低阻抗驱动器以减少寄生效应。
    3. 浪涌电流如何管理?
    - 解决方案:结合保险丝或限流电阻限制瞬时电流冲击。

    7. 总结和推荐


    FFSM1265A 是一款集高性能、高可靠性和环保特性于一体的SiC肖特基二极管,特别适合现代电力电子系统的开发需求。其独特的技术优势和广泛应用潜力使其在市场上极具竞争力。对于需要高效能、高可靠性的设计工程师而言,这款产品是理想的选择。
    推荐指数:★★★★★(满分五颗星)
    如需进一步了解或技术支持,请访问 onsemi 官方网站或联系当地销售代表。

FFSM1265A参数

参数
Ir - 反向电流 200μA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 63A
配置 独立式
If - 正向电流 12.5A
通用封装 PQFN-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FFSM1265A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSM1265A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSM1265A FFSM1265A数据手册

FFSM1265A封装设计

查看详情并下载
Symbol
Footprint
3D Model
