GBU6J

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 6A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: UA-GBU6J
供应商: 海外现货
标准整包数: 1

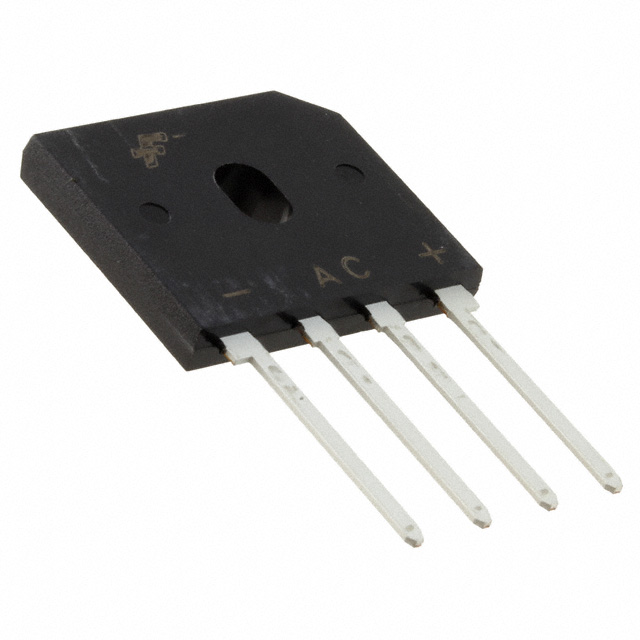

ON SEMICONDUCTOR 整流二极管/整流桥 GBU6J

GBU6J概述

    桥式整流器GBU6A-GBU6M技术手册解析

    1. 产品简介


    桥式整流器GBU6A-GBU6M是一系列采用玻璃钝化结技术设计的桥式整流器。它们具有可靠性高、成本低的特点,并且适合印刷电路板的应用。这些产品通过了UL认证(认证号:UL #E258596),保证了其在工业应用中的可靠性和安全性。

    2. 技术参数


    以下是桥式整流器GBU6A-GBU6M的主要技术规格和性能参数:
    | 参数 | 符号 | 单位 | 值 |
    ||
    | 最大重复反向电压 | VRRM | V | 50 / 100 / 200 / 400 / 600 / 800 / 1000 |
    | 最大交流桥输入电压 | VRMS | V | 35 / 70 / 140 / 280 / 420 / 560 / 700 |
    | 反向电压 | VR | V | 50 / 100 / 200 / 400 / 600 / 800 / 1000 |
    | 平均整流正向电流 | IF(AV) | A | 6.0 |
    | 非重复峰值正向浪涌电流 | IFSM | A | 175 |
    | 热阻(结到空气) | RJA | °C/W | 18.6 |
    | 热阻(结到引脚) | RJL | °C/W | 3.1 |
    | 正向电压 | VF | V | 1.0 |
    | 反向电流 | IR | μA | 5.0 (TA = 25°C), 500 (TA = 125°C) |

    3. 产品特点和优势


    - 玻璃钝化结:提供高可靠性,减少温度变化的影响。
    - 高浪涌耐受能力:峰值浪涌电流达到175A,适合高压和高浪涌电流的应用。
    - 低成本塑料封装:结构坚固,易于PCB安装。
    - UL认证:符合国际安全标准,适合各种工业应用。

    4. 应用案例和使用建议


    - 应用案例:适用于家庭电器、工业设备、电信设备等需要整流的场合。特别适合高功率和高频应用。
    - 使用建议:
    - 热管理:确保良好的散热,可以使用铜板散热器以提高热导率。
    - 环境适应性:考虑到极端环境下的使用,应选择更高温等级的型号。

    5. 兼容性和支持


    - 兼容性:GBU6A-GBU6M与常见的电路设计完全兼容,支持广泛的电路配置。
    - 技术支持:ON Semiconductor提供了详细的技术文档和支持,可以通过其网站或电话联系获得进一步的帮助。

    6. 常见问题与解决方案


    - 问题:浪涌电流过大导致损坏。
    - 解决方案:确保浪涌电流不超过额定值,必要时增加外部保护电路。
    - 问题:温度过高导致性能下降。
    - 解决方案:改善散热条件,例如使用散热器并确保足够的通风。

    7. 总结和推荐


    GBU6A-GBU6M系列桥式整流器以其高可靠性、低成本和高性能著称。其广泛的应用范围和优良的电气特性使其成为工业应用的理想选择。如果需要高可靠性和稳定性,强烈推荐使用此系列产品。ON Semiconductor提供的优质技术和售后服务也增加了其市场竞争力。

GBU6J参数

参数
反向恢复时间 -
正向浪涌电流 175A
配置
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 600V
22.3mm(Max)
3.56mm(Max)
18.8mm(Max)
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU6J厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GBU6J数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GBU6J GBU6J数据手册

GBU6J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7225 ¥ 6.0546
208+ $ 0.7163 ¥ 6.0022
515+ $ 0.6963 ¥ 5.8346
1158+ $ 0.6563 ¥ 5.4994
库存: 718
起订量: 174 增量: 800
交货地:
最小起订量为:1
合计: ¥ 6.05
