KSH2955TF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 8V@ 3.3A,10A PNP 1.75W 5V 50μA 70V 60V 10A DPAK,TO-252-3 贴片安装 6.6mm*6.1mm*2.3mm
供应商型号: FL-KSH2955TF
供应商: 海外现货
标准整包数: 1

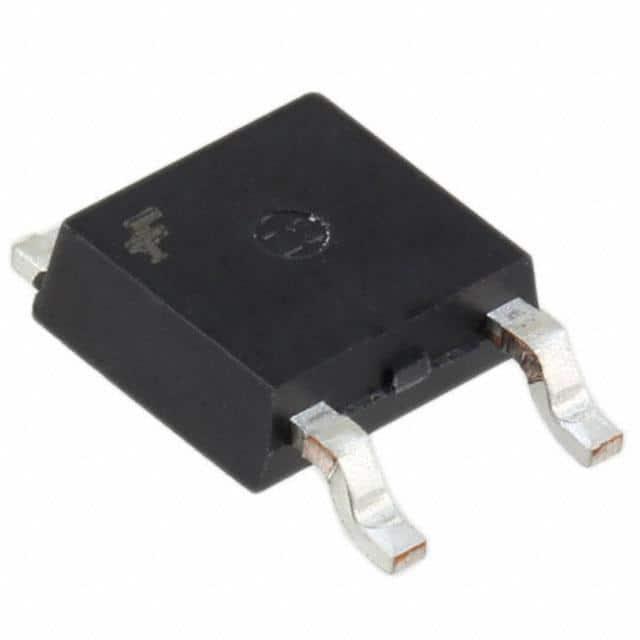

ON SEMICONDUCTOR 三极管(BJT) KSH2955TF

KSH2955TF概述

    KSH2955 PNP Epitaxial Silicon Transistor 技术手册

    产品简介


    KSH2955是一款PNP型外延硅晶体管,适用于通用放大器和低速开关应用。它广泛用于电子电路设计中,尤其是在需要处理高电流的应用场合。此产品通过提供可靠的性能和多功能性,满足各种市场需求。

    技术参数


    - 绝对最大额定值
    - 集电极-基极电压(VCBO):70 V
    - 集电极-发射极电压(VCEO):60 V
    - 发射极-基极电压(VEBO):5 V
    - 集电极电流(IC):10 A
    - 基极电流(IB):6 A
    - 集电极耗散功率(TC=25°C):20 W
    - 集电极耗散功率(Ta=25°C):1.75 W
    - 结温(TJ):150 °C
    - 存储温度范围(TSTG):-55 ~ 150 °C
    - 电气特性
    - 集电极-发射极保持电压(VCEO(sus)):-60 V
    - 集电极截止电流(ICEO):-50 μA
    - 集电极截止电流(ICBO):-2 mA
    - 发射极截止电流(IEBO):-0.5 mA
    - 直流电流增益(hFE):20 ~ 100
    - 集电极-发射极饱和电压(VCE(sat)):-1.1 ~ -8 V
    - 基极-发射极导通电压(VBE(on)):-1.8 V
    - 电流增益带宽积(fT):2 MHz(最小),IC = -500 mA

    产品特点和优势


    - 高电流增益带宽积:具有高电流增益和宽频带响应,适用于需要快速切换和高频工作的电路。
    - 广泛的工作范围:能够在极端温度下稳定工作,适用范围广。
    - 直流电流增益范围宽:保证了广泛的电流应用,特别适合需要高电流驱动的应用场合。

    应用案例和使用建议


    - 应用案例:KSH2955常用于通用放大器和低速开关应用,如汽车电子、工业自动化控制和通信设备中。
    - 使用建议:
    - 确保电路的设计符合产品的工作电压和电流范围,以避免损坏。
    - 在极端温度环境下使用时,需注意散热措施以防止过热。
    - 选择适当的基极电阻,以确保晶体管的稳定运行。

    兼容性和支持


    - 兼容性:KSH2955可通过表面贴装(D-PAK和I-PAK封装)实现简单集成,适用于多种电路板设计。
    - 支持:ON Semiconductor提供了详尽的技术文档和支持,包括产品更新和客户服务。更多信息请访问官方网站www.onsemi.com。

    常见问题与解决方案


    - 问题1:晶体管在使用过程中出现过热现象。
    - 解决方案:检查电路是否合理,确保良好的散热条件,适当增加散热片。
    - 问题2:晶体管的电流增益不符合预期。
    - 解决方案:确认输入信号频率是否符合要求,检查基极电阻设置是否正确。
    - 问题3:晶体管无法正常关断。
    - 解决方案:检查电路设计是否有错误,确认基极驱动信号的频率和幅度。

    总结和推荐


    KSH2955 PNP Epitaxial Silicon Transistor凭借其高性能、高可靠性及广泛应用范围,成为众多应用领域的理想选择。其广泛的电流范围、高电流增益和稳定的电气性能使其在多种应用场景中表现出色。我们强烈推荐KSH2955晶体管,尤其适合需要高电流处理能力和快速响应的应用场合。

KSH2955TF参数

参数
最大集电极发射极饱和电压 8V@ 3.3A,10A
集电极电流 10A
配置 独立式
VCBO-最大集电极基极电压 70V
最大功率耗散 1.75W
不同 Ib,Ic 时的 Vce 最大饱和值 8V@ 3.3A,10A
VCEO-集电极-发射极最大电压 60V
VEBO-最大发射极基极电压 5V
晶体管类型 PNP
集电极截止电流 50μA
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 DPAK,TO-252-3
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

KSH2955TF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSH2955TF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSH2955TF KSH2955TF数据手册

KSH2955TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
