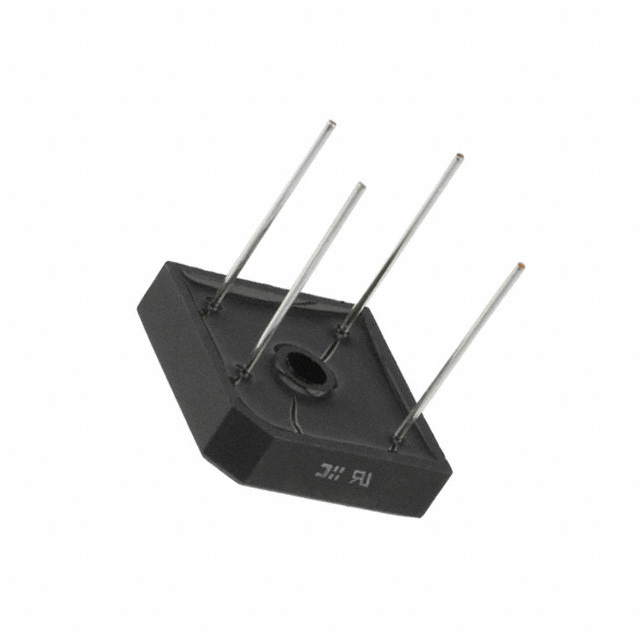

GBPC3510W

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 35A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBPC-W封装, 通孔安装
供应商型号: 2454582
供应商: 海外现货
标准整包数: 1

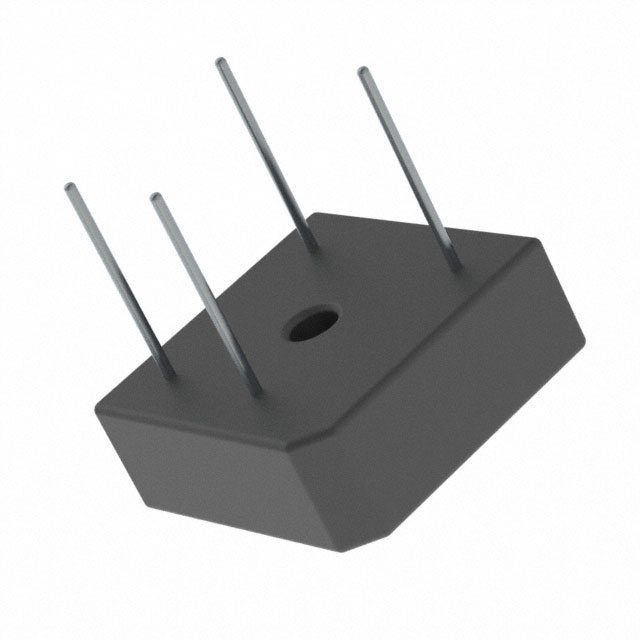

ON SEMICONDUCTOR 整流二极管/整流桥 GBPC3510W

GBPC3510W概述

    桥式整流器(玻璃封装)技术手册

    产品简介


    桥式整流器是一种常用的半导体电子元件,主要用于将交流电转换为直流电。本文介绍的产品系列包括GBPC12、GBPC15、GBPC25和GBPC35,这些产品均为玻璃封装型桥式整流器。它们广泛应用于电源管理、家电、工业控制等领域,因其高可靠性和优良性能而受到青睐。

    技术参数


    - 最大重复反向电压(VRRM):50V到1000V
    - 最大RMS桥输入电压(VRMS):35V到700V
    - 直流反向电压(VR):50V到1000V
    - 平均整流正向电流(IF(AV)):12A到35A(TC=55℃)
    - 非重复峰值正向浪涌电流(IFSM):300A到400A
    - 存储温度范围(TSTG):-55℃至+150℃
    - 工作结温(TJ):-55℃至+150℃
    - 功率耗散(PD):83.3W
    - 热阻(RθJC):1.5℃/W
    - 正向压降(VF):1.1V(最大,1.5A时)
    - 反向电流(IR):5.0μA(TA=25℃),500μA(TA=125℃)

    产品特点和优势


    1. 集成式散热片:提供的低热阻有助于最大程度的热耗散。
    2. 高过载浪涌电流耐受性:浪涌电流耐受能力高达300A到400A。
    3. 隔离电压:从外壳到引脚的隔离电压超过2500V。
    4. UL认证:产品已通过UL认证(UL#E258596)。
    5. 环保材料:无铅器件,符合环保要求。
    6. 安装扭矩:最大安装扭矩为20英寸·磅。

    应用案例和使用建议


    该系列产品适用于多种应用场合,如开关电源、家电控制电路和工业自动化设备等。为了更好地发挥其性能,建议在高温环境下使用时注意散热措施,并确保电流不超过额定值。对于高功率应用,建议使用具有更大散热片面积的型号以保证长期稳定运行。

    兼容性和支持


    该系列桥式整流器与其他电子元器件和设备具有良好的兼容性,可以方便地用于各种电路设计中。ON Semiconductor公司提供详尽的技术文档和支持,包括安装指南、维护手册等,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何判断桥式整流器是否损坏?
    - 答:测量其正向和反向电阻值,如果超出正常范围,则可能存在故障。

    2. 问:在什么情况下需要更换桥式整流器?
    - 答:当检测到过大的反向漏电流或正向压降超过额定值时,建议更换新的整流器以确保电路安全稳定运行。

    总结和推荐


    总体而言,GBPC系列桥式整流器以其卓越的性能和可靠性在众多应用场合中表现出色。特别是其低热阻和高浪涌电流耐受性使其成为苛刻条件下的理想选择。因此,强烈推荐此类产品在对性能和稳定性有较高要求的应用中使用。购买前建议详细阅读产品手册并咨询专业技术人员以确保选型正确。

GBPC3510W参数

参数
正向浪涌电流 400A
配置
If - 正向电流 35A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
长*宽*高 28.75mm*28.75mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

GBPC3510W厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GBPC3510W数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GBPC3510W GBPC3510W数据手册

GBPC3510W封装设计

查看详情并下载
Symbol
Footprint
3D Model
