80SQ045NRLG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 肖特基二极管 二极管, 8A, 45V, 通孔安装, DO-201AD封装, 2针
供应商型号: 2101171
供应商: 海外现货
标准整包数: 1

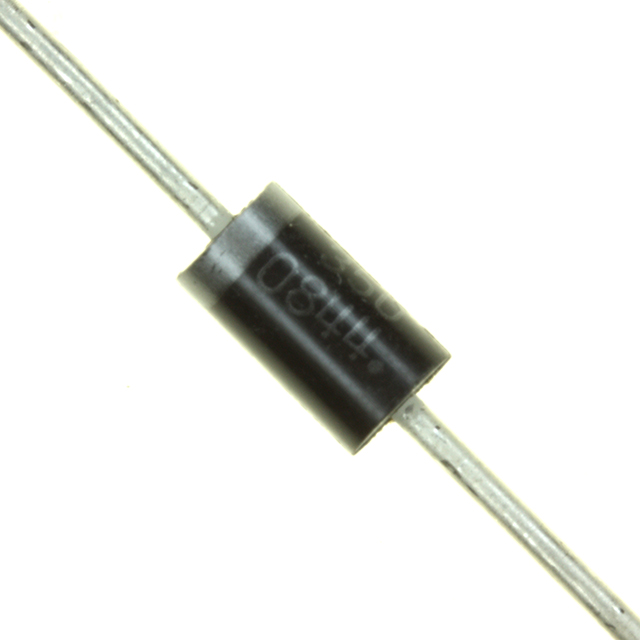

ON SEMICONDUCTOR 整流二极管/整流桥 80SQ045NRLG

80SQ045NRLG概述

    # Axial Lead Rectifier 技术手册

    1. 产品简介


    基本介绍
    Axial Lead Rectifier(轴向引脚整流器)是一种采用肖特基势垒原理的大面积金属-硅功率二极管。该产品具有先进的几何结构,采用了外延结构、氧化物钝化和金属重叠接触技术。这些二极管适用于低电压、高频率逆变器、续流二极管和极性保护二极管等场合。

    2. 技术参数


    最大额定值
    - 反复峰值反向电压:45 V
    - 工作峰值反向电压:45 V
    - 直流阻断电压:45 V
    - 平均整流正向电流:8.0 A(环境温度75°C,热阻为12°C/W)
    - 非重复峰值浪涌电流:140 A
    - 工作及存储结温范围:-65°C 至 +125°C
    - 反向电压变化率:10 V/ns
    热特性
    - 结至引脚热阻:13°C/W(PC板安装,带6.75平方英寸铜面)
    - 结至环境热阻:50°C/W(PC板安装,带6.75平方英寸铜面)
    电气特性
    - 最大瞬时正向电压(@8.0 A,25°C):0.55 V
    - 最大瞬时反向电流(@额定直流电压,25°C/100°C):1.0 mA / 50 mA
    - 最大瞬时电容(@1 MHz,25°C):1000 pF

    3. 产品特点和优势


    主要功能
    - 高电流承载能力
    - 低存储电荷,多数载流子传导
    - 低功耗/高效率
    - 稳定的氧化物钝化结
    - 防应力保护的保护环
    - 低正向电压
    - 高浪涌容量
    优势
    - 无铅封装,符合环保要求
    - 具有良好的热稳定性和抗静电能力
    - 适合多种应用场景

    4. 应用案例和使用建议


    实际应用场景
    - 低电压高频率逆变器
    - 续流二极管
    - 极性保护二极管
    使用建议
    - 在安装过程中,确保焊接温度不超过220°C,且距离外壳1/16英寸处保持10秒。
    - 推荐使用铜垫面积为6.75平方英寸的PCB进行散热。
    - 注意避免长时间在最大额定条件下工作,以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - 该产品设计用于标准PCB安装,并与大多数常见的电气设备兼容。
    支持和服务
    - 提供详细的安装指导和技术文档。
    - 客户可以联系当地销售代表获取更多信息和支持。

    6. 常见问题与解决方案


    常见问题及解决办法
    1. 问:产品是否无铅?
    - 答:是,该产品为无铅封装。
    2. 问:如何正确焊接?
    - 答:焊接温度不应超过220°C,距离外壳1/16英寸处保持10秒。
    3. 问:如何安装以提高散热效果?
    - 答:推荐使用铜垫面积为6.75平方英寸的PCB进行散热。

    7. 总结和推荐


    产品评价
    Axial Lead Rectifier凭借其高电流承载能力、低功耗和高效率等特点,在多种应用场景中表现出色。无铅封装也使其成为环保意识强的应用的理想选择。
    是否推荐
    鉴于其卓越的技术参数、广泛的适用性和制造商提供的全面支持,强烈推荐使用此产品。

80SQ045NRLG参数

参数
配置 独立式
If - 正向电流 8A
Ir - 反向电流 1mA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 140A
长*宽*高 5.3mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

80SQ045NRLG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

80SQ045NRLG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR 80SQ045NRLG 80SQ045NRLG数据手册

80SQ045NRLG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2647
10+ ¥ 4.746
50+ ¥ 4.5562
200+ ¥ 4.2524
500+ ¥ 4.2524
库存: 12590
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.46
