首页  >  产品百科  >  NSR2030QMUTAG

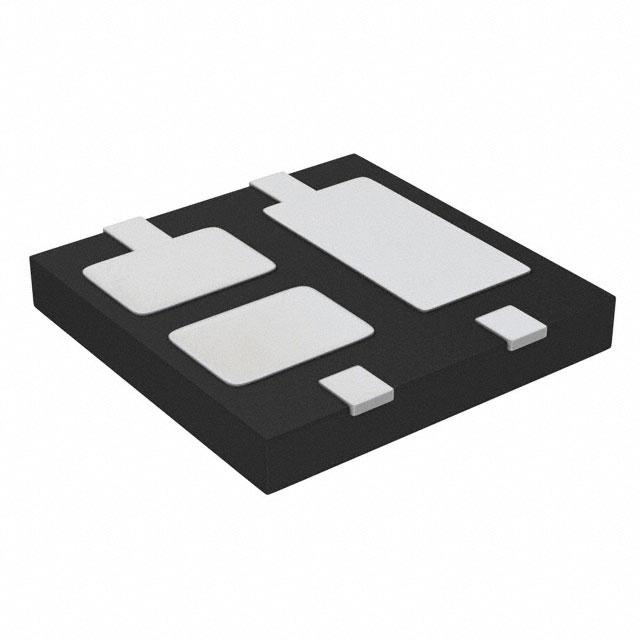

NSR2030QMUTAG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 30V 40A 34ns 20μA 2A quad DFN 贴片安装 3.5mm(长度)*3.5mm(宽度)
供应商型号: NSR2030QMUTAGOSDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NSR2030QMUTAG

NSR2030QMUTAG概述

    NSR2030QMUTWG 2A, 30V Schottky Full Bridge

    1. 产品简介


    NSR2030QMUTWG 是一款2A、30V肖特基全桥二极管,专为高速无线充电信号的整流设计。该器件在紧凑空间内提供了卓越的性能,特别适合无线充电应用。

    2. 技术参数


    - 反向电压(VR):30V
    - 正向电流(直流)(IF):2.0A
    - 浪涌正向电流(60Hz,1周期)(IFSM):12.5A
    - 单脉冲非重复峰值正向电流(方波,TJ=25°C前):40A(t=1μs),10A(t=1ms),3.0A(t=1s)
    - 正向电压(典型值):0.54V(IF=2A)
    - 结温(TJ):+125°C
    - 存储温度范围(Tstg):-55°C至+150°C

    3. 产品特点和优势


    - 极快的开关速度
    - 低正向电压:0.54V(IF=2A),有效减少传导损耗
    - 无铅、卤素无害且符合RoHS标准

    4. 应用案例和使用建议


    NSR2030QMUTWG 主要应用于低电压全桥整流和无线充电。在无线充电系统中,它可以显著提高整流效率并降低损耗。
    - 应用案例:在无线充电设备中,NSR2030QMUTWG 可以用于将交流电转换为直流电,适用于各种移动设备的无线充电站。
    - 使用建议:为了确保最佳性能,在选择外围电路时应考虑热管理,特别是在高功率应用中。

    5. 兼容性和支持


    NSR2030QMUTWG 的 UDFN 3.5 x 3.5 x 0.5 mm 封装使其易于集成到现有系统中。供应商 ON Semiconductor 提供详尽的技术文档和支持,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题1:发热过快导致器件损坏。
    - 解决方案:使用散热片或散热器以增加散热面积。

    - 问题2:接线错误导致器件失效。
    - 解决方案:严格按照制造商的接线图进行连接,并进行必要的电气测试。

    - 问题3:器件在高温环境下无法正常工作。
    - 解决方案:尽量避免在极端高温环境中使用,并提供有效的散热措施。

    7. 总结和推荐


    NSR2030QMUTWG 在性能和可靠性方面表现出色,尤其适合无线充电和低电压整流应用。其小巧的封装和低功耗特性使其成为市场上的优质选择。综上所述,强烈推荐该产品给需要高效能整流解决方案的用户。
    以上内容综合了技术手册中关于 NSR2030QMUTWG 的关键信息,包括产品特性、技术规格、适用场景及建议。希望对您的需求有所帮助。

NSR2030QMUTAG参数

参数
正向浪涌电流 40A
配置 quad
If - 正向电流 2A
Ir - 反向电流 20μA
Vr-反向电压 30V
反向恢复时间 34ns
长*宽*高 3.5mm(长度)*3.5mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NSR2030QMUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSR2030QMUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSR2030QMUTAG NSR2030QMUTAG数据手册

NSR2030QMUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
