NSVRB521S30T1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 30V 1A 30μA 200mA 独立式 SOD-523 贴片安装 1.2mm*800μm*600μm
供应商型号: NSVRB521S30T1G
供应商: 云汉优选
标准整包数: 1

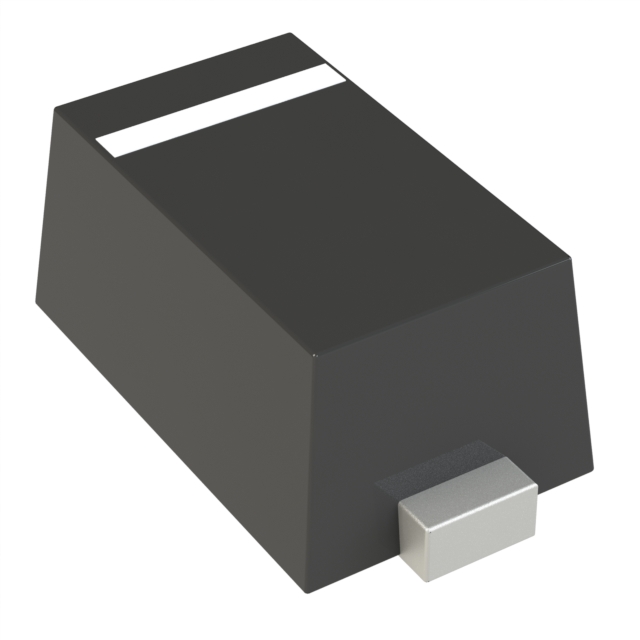

ON SEMICONDUCTOR 整流二极管/整流桥 NSVRB521S30T1G

NSVRB521S30T1G概述


    产品简介


    RB521S30 是一种肖特基势垒二极管,设计用于高速开关应用、电路保护和电压钳位。其超低正向电压显著降低了导通损耗,特别适用于空间受限的手持式和便携式设备。此二极管基于SOD-523封装,体积小巧,便于集成到紧凑型电路设计中。

    技术参数


    以下是RB521S30的主要技术参数:
    - 最大反向电压(VR):30 Vdc
    - 正向电流(IF):200 mA
    - 峰值正向浪涌电流(IFS):1.0 A
    - 正向电压(VF):典型值0.50 Vdc @ IF = 200 mA
    - 反向漏电流(IR):最大值30.0 μA @ VR = 10 V
    - 总电容(CT):典型值0.1 pF至100 pF
    - 工作温度范围(TJ, Tstg):-55°C 至 +125°C
    - 热阻(RJA):635°C/W
    该二极管符合无铅、无卤化物、无溴化阻燃剂(BFR Free)标准,并且通过了AEC-Q101认证,适用于汽车及其他高要求的电子系统。

    产品特点和优势


    1. 超高速切换:极快的切换速度使其成为高频应用的理想选择。
    2. 低功耗设计:极低的正向电压(典型值0.50 V)显著减少了导通时的能量损失。
    3. 高可靠性:采用无铅和环保材料,能够满足现代电子制造对绿色生产的需求。
    4. 广泛应用:广泛应用于手持设备、便携式电子设备、电源管理和信号处理等领域。

    应用案例和使用建议


    RB521S30非常适合于需要高效能和小型化的电路设计,例如便携式医疗设备、手机充电器、电池管理模块等。对于用户而言,建议在设计电路时注意以下几点:
    - 确保电路中的最大反向电压不超过30 V,避免因过压导致二极管损坏。
    - 考虑温度补偿,特别是在极端温度环境下使用时,需验证其热特性以确保正常运行。
    - 使用合理的PCB布局,保证良好的散热性能,从而延长器件寿命。

    兼容性和支持


    该产品兼容多种主流电子产品和设备,支持汽车和其他工业级应用需求。此外,制造商提供了完善的售后服务和技术支持,包括详细的参考文档、在线技术支持及样品申请服务,以帮助客户快速部署产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:二极管过热
    - 解决方法:增加外部散热片或改善电路板布局以增强空气流通。
    2. 问题:反向漏电流过大
    - 解决方法:检查是否存在静电放电现象,并采取防静电措施。
    3. 问题:正向压降异常高
    - 解决方法:确认电路连接正确,并检查焊接质量是否良好。

    总结和推荐


    RB521S30肖特基势垒二极管以其出色的性能表现和广泛的适用性,在众多应用场景中展现出卓越的优势。特别是其极低的正向电压和高可靠性,使其成为现代电子设计不可或缺的一部分。对于需要高速、高效能的项目,我们强烈推荐使用此款二极管。无论是手持设备还是工业级设备,它都能提供稳定可靠的支持。

NSVRB521S30T1G参数

参数
正向浪涌电流 1A
配置 独立式
If - 正向电流 200mA
Ir - 反向电流 30μA
Vr-反向电压 30V
反向恢复时间 -
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NSVRB521S30T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSVRB521S30T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSVRB521S30T1G NSVRB521S30T1G数据手册

NSVRB521S30T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.375
100+ ¥ 0.366
500+ ¥ 0.36
1000+ ¥ 0.354
库存: 28459
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.37
直接购买
加入购物车
