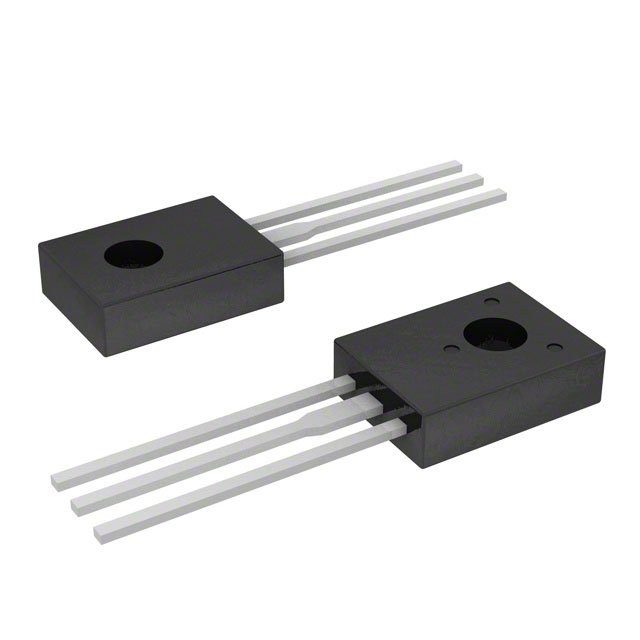

KSC2690AYS

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, TO-126封装, 通孔安装, 最大直流集电极电流1.2 A, 最大集电极-发射电压160 V
供应商型号: FL-KSC2690AYS
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) KSC2690AYS

KSC2690AYS概述

    KSC2690/2690A NPN Epitaxial Silicon Transistor

    1. 产品简介


    KSC2690/2690A是一款NPN型外延硅晶体管,适用于音频频率和高频功率放大器。作为KSA1220/KSA1220A的补充产品,它具备出色的电流增益和高可靠性,广泛应用于各种电子产品和控制系统中。

    2. 技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCBO | 集电极-基极电压 | 120 | - | 160 | V |
    | VCEO | 集电极-发射极电压 | 120 | - | 160 | V |
    | VEBO | 发射极-基极电压 | - | - | 5 | V |
    | IC | 集电极电流(直流) | - | 1.2 | - | A |
    | ICP | 集电极电流(脉冲) | - | 2.5 | - | A |
    | IB | 基极电流(直流) | - | 0.3 | - | A |
    | PC | 集电极耗散功率(Ta=25°C) | - | 1.2 | - | W |
    | TJ | 结温 | - | 150 | - | °C |
    | TSTG | 存储温度 | -55 | - | 150 | °C |

    3. 产品特点和优势


    - 高电流增益: KSC2690/2690A具有优异的电流增益特性,典型值范围为60到320。
    - 宽工作温度范围: 能够在-55°C至150°C的极端环境下正常工作。
    - 低饱和电压: 在集电极电流为1A,基极电流为0.2A时,饱和电压仅为0.4V至0.7V。
    - 高可靠性: 适用于音频频率和高频功率放大器,稳定性好,适用于多种复杂应用。

    4. 应用案例和使用建议


    KSC2690/2690A主要应用于音频频率和高频功率放大器中,适合用于需要高电流增益和稳定性的场合。例如,在音响系统、工业控制设备和汽车电子系统中广泛应用。建议在使用时保持良好的散热措施,避免过热导致性能下降。

    5. 兼容性和支持


    根据手册内容,没有提及具体其他兼容性信息。但ON Semiconductor提供了丰富的技术支持和维护服务。如有疑问,可联系技术支持部门获取更多帮助。

    6. 常见问题与解决方案


    1. 问题: 集电极电流过高导致晶体管损坏。
    - 解决办法: 使用合适的散热措施,确保晶体管工作在额定范围内。
    2. 问题: 晶体管在高温环境下性能不稳定。
    - 解决办法: 确保工作环境温度不超过最大存储温度,增加散热装置以降低工作温度。

    7. 总结和推荐


    KSC2690/2690A NPN外延硅晶体管在音频频率和高频功率放大器应用中表现出色,具有高电流增益和宽工作温度范围等优点。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用此产品。对于那些寻求高性能且可靠的晶体管解决方案的工程师和技术人员,KSC2690/2690A是一个理想的选择。

KSC2690AYS参数

参数
晶体管类型 NPN
集电极电流 1.2A
最大集电极发射极饱和电压 700mV@ 200mA,1A
集电极截止电流 1μA
配置 独立式
VCBO-最大集电极基极电压 160V
不同 Ib,Ic 时的 Vce 最大饱和值 700mV@ 200mA,1A
VEBO-最大发射极基极电压 5V
最大功率耗散 1.2W
VCEO-集电极-发射极最大电压 160V
长*宽*高 8mm*3.25mm*11mm
通用封装 TO-126-3
安装方式 通孔安装
零件状态 在售
包装方式 散装
