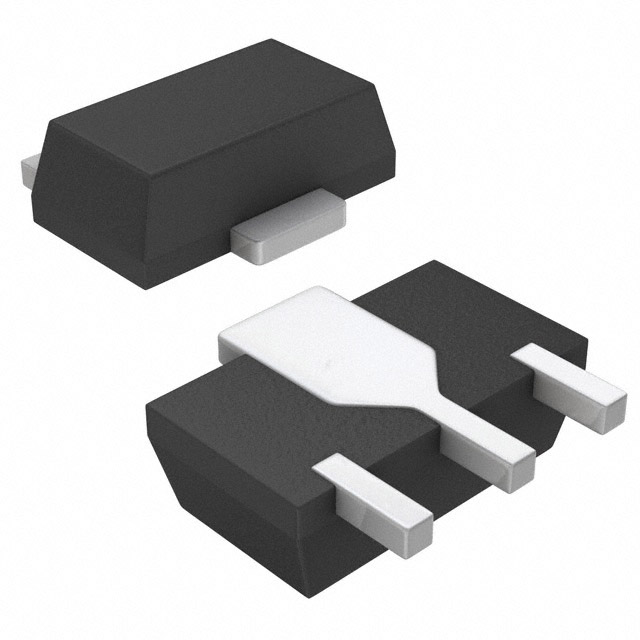

2SA2202-TD-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 240mV@ 100mA,1A PNP 1.3W 7V 1μA 100V 100V 2A SOT 贴片安装 4.5mm*2.5mm*1.5mm
供应商型号: FL-2SA2202-TD-E
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) 2SA2202-TD-E

2SA2202-TD-E概述

    # 文章:2SA2202 双极型晶体管技术手册

    产品简介


    2SA2202是一款双极型晶体管,适用于各种高功率和高速电子电路应用。这款晶体管采用FBET、MBIT工艺制造,具备大电流容量、低集电极到发射极饱和电压、高开关速度和高允许功率耗散等特点,广泛应用于DC/DC转换器、继电器驱动器、灯驱动器、电机驱动器和闪光灯等场景。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 条件 | 额定值 | 单位 |

    | 集电极到基极电压 | VCBO -100 | V |
    | 集电极到发射极电压 | VCES -100 | V |
    | VCEO -100 | V |
    | 发射极到基极电压 | VEBO -7 | V |
    | 集电极电流 | IC -2 | A |
    | 脉冲集电极电流 | ICP -3 | A |
    | 集电极耗散功率 | PC | 当安装在陶瓷基板上时(250mm² × 0.8mm) | 1.3 | W |
    | 结温 | Tj | 150 | °C |
    | 存储温度 | Tstg | -55 到 +150 | °C |
    电气特性
    | 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |

    | 集电极截止电流 | ICBO | VCB=-80V, IE=0A -1 | μA |
    | 发射极截止电流 | IEBO | VEB=-4V, IC=0A -1 | μA |
    | 直流电流增益 | hFE | VCE=-5V, IC=-100mA | 200 | 400
    | 增益带宽积 | fT | VCE=-10V, IC=-500mA 300 | MHz |
    | 输出电容 | Cob | VCB=-10V, f=1MHz 23 | pF |
    | 集电极到发射极饱和电压 | VCE(sat) | IC=-1A, IB=-100mA | -120 | -240 | mV |
    | 基极到发射极饱和电压 | VBE(sat) | IC=-1A, IB=-100mA | -0.85 | -1.2 | V |

    产品特点和优势


    2SA2202具有以下显著特点和优势:
    - 高电流容量:能承受高达2A的连续电流,脉冲电流可达3A。
    - 低饱和电压:集电极到发射极饱和电压低至-240mV,减少能耗。
    - 高速开关能力:增益带宽积达到300MHz,适用于高频应用。
    - 高可靠性:允许最高结温为150°C,适合高温环境下工作。
    - 大功率耗散:在适当的散热条件下,能承受高达3.5W的功率耗散。

    应用案例和使用建议


    应用案例
    2SA2202适用于多种电力电子应用,如:
    - DC/DC转换器:作为功率开关,提高效率和稳定性。
    - 继电器驱动器:控制较大负载电流。
    - 电机驱动器:实现精准的速度和扭矩控制。
    使用建议
    为了充分发挥2SA2202的性能,应注意以下几点:
    - 散热设计:考虑到其较高的功率耗散,建议采用良好的散热措施,如散热片或散热器。
    - 脉冲电流限制:避免长时间过载运行,以保护晶体管免受损坏。

    兼容性和支持


    2SA2202封装为PCP、SC-62、SOT-89、TO-243等标准封装形式,方便与其他电路组件进行兼容连接。厂家提供详细的技术文档和支持服务,包括产品手册和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出以下几个可能遇到的问题及其解决方法:
    1. 过热问题
    - 问题描述:晶体管工作时过热。
    - 解决方法:增加散热片或散热器,确保良好的空气流通。
    2. 电流不稳定
    - 问题描述:晶体管输出电流波动较大。
    - 解决方法:检查电源输入是否稳定,或增加外部滤波电容。
    3. 频繁损坏
    - 问题描述:频繁出现损坏现象。
    - 解决方法:确保工作条件不超过绝对最大额定值,定期检查散热系统是否正常。

    总结和推荐


    综上所述,2SA2202是一款高性能的双极型晶体管,具备高电流容量、低饱和电压、高速开关能力和高可靠性等特点,非常适合于各类高功率和高速电子电路应用。对于需要处理较大功率且要求高可靠性的应用场景,推荐选用2SA2202。同时,用户应重视散热设计并遵循相关规范,以确保其长期稳定运行。

2SA2202-TD-E参数

参数
VCEO-集电极-发射极最大电压 100V
最大功率耗散 1.3W
集电极截止电流 1μA
VEBO-最大发射极基极电压 7V
最大集电极发射极饱和电压 240mV@ 100mA,1A
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 240mV@ 100mA,1A
配置 独立式
集电极电流 2A
VCBO-最大集电极基极电压 100V
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
