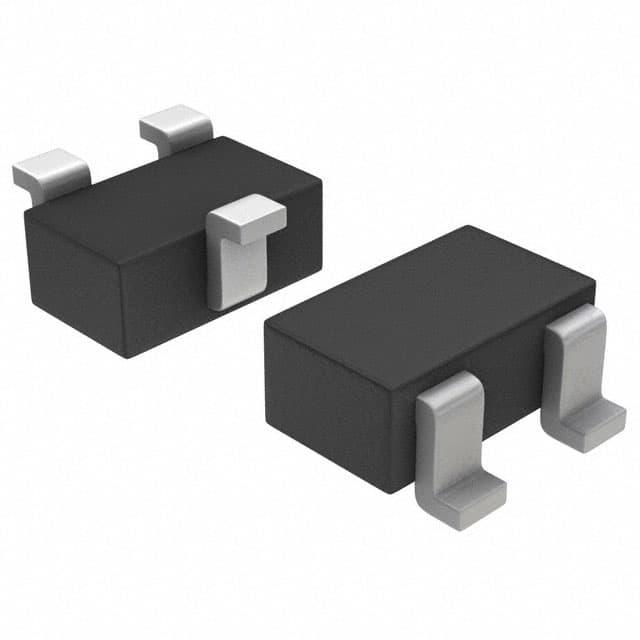

FJX3904TF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 300mV@ 5mA,50mA NPN 350mW 6V 60V 40V 200mA SOT-323 贴片安装 2mm*1.25mm*900μm
供应商型号: FJX3904TFDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) FJX3904TF

FJX3904TF概述


    产品简介


    FJX3904 NPN Epitaxial Silicon Transistor 是一款通用型晶体管,适用于广泛的电子应用领域。它基于NPN结构的硅材料,具有高可靠性及稳定的电气性能。该器件广泛应用于消费类电子产品、家用电器、工业控制设备等领域。其核心功能是作为开关或放大电路的关键组件,用于信号放大、切换以及功率管理。

    技术参数


    以下是FJX3904的主要技术规格:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-基极击穿电压(VCBO) | 60 V |
    | 集电极-发射极击穿电压(VCES)| 40 V |
    | 发射极-基极击穿电压(VEBO) | 6 V |
    | 集电极电流(IC) 200 | mA |
    | 集电极耗散功率(PC) 350 | mW |
    | 存储温度范围(TSTG) | -55 | 150 | °C |
    | 输出电容(Cob) | 4 pF |
    | 电流增益带宽积(fT) | 300 MHz |
    此外,其热阻抗(RθJA)为357°C/W,最大结温为150°C。

    产品特点和优势


    FJX3904具有以下显著特点和优势:
    1. 通用性强:适合多种电路设计需求,适应性强。
    2. 高性能:具备较高的电流增益带宽积,保证了快速响应和高效率。
    3. 低功耗:耗散功率仅为350mW,非常适合便携式和小型化设备。
    4. 稳定性高:在-55°C到150°C的工作温度范围内表现稳定,适合极端环境应用。
    5. 紧凑封装:采用SC-70封装,体积小巧,便于布局设计。
    这些特点使FJX3904在消费电子和工业控制领域具有很强的市场竞争力。

    应用案例和使用建议


    应用案例
    1. 电源管理:常用于DC-DC转换器中,提供开关控制功能。
    2. 音频设备:适用于音频放大电路,提高音质清晰度。
    3. 传感器接口:用作信号放大器,处理微弱信号。
    使用建议
    - 在使用过程中注意散热,避免超过最大功耗限制。
    - 确保驱动电流符合要求,以维持器件的正常运行。
    - 若需长期暴露于高温环境中,建议增加外部散热措施。

    兼容性和支持


    FJX3904与市场上主流的电子元器件兼容良好,可以轻松集成到现有设计中。ON Semiconductor提供了详尽的技术文档和支持服务,包括在线资源和客户服务团队,以帮助用户解决技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高温下运行不稳定 | 检查散热系统是否有效,必要时添加散热片。 |
    | 输出信号失真 | 调整驱动电流至额定值范围内,检查负载匹配情况。 |
    | 工作电压超出范围 | 确认供电电压是否在允许范围内,调整外部电路参数。 |

    总结和推荐


    总体来看,FJX3904是一款性能优越且实用性强的NPN晶体管,其高可靠性、高效能和广泛应用范围使其成为电子设计师的理想选择。推荐用于需要高精度和稳定性的小型化电子系统中。对于希望降低开发成本并提升产品性能的设计者来说,这款产品无疑是一个值得信赖的选择。

FJX3904TF参数

参数
晶体管类型 NPN
集电极电流 200mA
VCBO-最大集电极基极电压 60V
VEBO-最大发射极基极电压 6V
VCEO-集电极-发射极最大电压 40V
最大功率耗散 350mW
配置 独立式
最大集电极发射极饱和电压 300mV@ 5mA,50mA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 5mA,50mA
集电极截止电流 -
长*宽*高 2mm*1.25mm*900μm
通用封装 SOT-323
安装方式 贴片安装
包装方式 散装,卷带包装
