首页  >  产品百科  >  US2DA

US2DA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 200V 50A 50ns 5μA 1.5A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: 3003771
供应商: 海外现货
标准整包数: 5

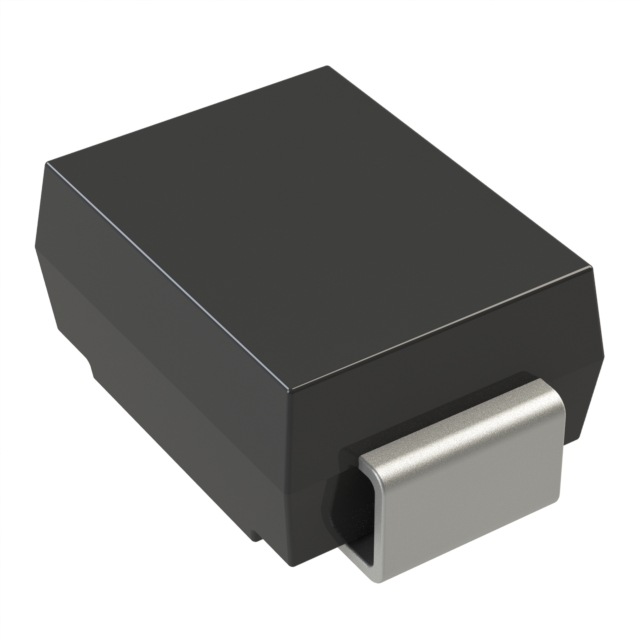

ON SEMICONDUCTOR 整流二极管/整流桥 US2DA

US2DA概述

    # Super Fast Surface Mount Rectifiers — US2AA-US2MA

    产品简介


    超级快速表面贴装整流器(Super Fast Surface Mount Rectifiers)系列(包括型号US2AA到US2MA)是高性能电子元器件,适用于广泛的应用场景。该系列产品以玻璃钝化芯片结为核心技术,提供低正向电压降(VF)、快速开关性能和高浪涌承受能力等卓越特性。产品特别适用于电源管理、通信设备及消费电子等领域。

    技术参数


    | 参数 | 值范围 | 单位 |
    |
    | 反向峰值重复电压 | 50至1000 | V |
    | 正向平均电流 | 1.5 | A |
    | 最大瞬态浪涌电流 | 50 | A |
    | 工作结温范围 | -55至+150 | °C |
    | 最大反向恢复时间 | 50至75 | ns |
    | 最大正向电压降 | 1.0至1.7 | V |
    | 反向漏电流 | 5至100 | µA |
    | 典型结电容 | 30至50 | pF |
    工作环境
    - 存储温度范围: -55°C至+150°C
    - 包装等级: MSL 1 (J-STD-020标准)
    符合标准
    - UL可燃性等级:94 V-0
    - RoHS合规/无卤素材料
    - AEC-Q101认证

    产品特点和优势


    1. 低正向电压降: 提高电路效率,减少功率损耗。
    2. 快速开关性能: 逆向恢复时间为50~75ns,适用于高频开关应用。
    3. 高浪涌承受能力: 支持高强度工作环境下的稳定性。
    4. 绿色环保设计: RoHS合规和无卤素模具化合物确保环保要求。
    5. 符合汽车及其他严格要求应用: 通过AEC-Q101认证,适合车用及其他严苛行业。

    应用案例和使用建议


    应用案例
    1. 电源管理: 用于AC-DC转换器中的整流桥堆,提高整流效率。
    2. 通信设备: 高速信号处理中的高速切换场景。
    3. 消费电子: 手机、笔记本电脑充电器等需要小型高效元器件的场合。
    使用建议
    - 确保电路设计中散热良好,避免因过热导致性能下降。
    - 注意正负极性连接,避免逆向电压对器件造成损害。
    - 对于高电流场景,建议增加并联冗余设计以分担负载。

    兼容性和支持


    - 兼容性: 采用DO-214AC(SMA)封装,易于焊接安装,与大多数主流PCB设计兼容。
    - 支持服务: 提供PPAP能力,客户可依据具体需求定制生产。官网技术支持和产品文档均可随时查阅。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热措施是否充分 |
    | 正向电压降偏高 | 更换更高性能型号 |
    | 出现异常漏电流 | 检查是否为老化或不良焊接问题 |
    | 频繁出现浪涌损坏 | 添加外部保护电路如TVS二极管 |

    总结和推荐


    综合评估
    超级快速表面贴装整流器US2AA-US2MA系列具有出色的性能表现和广泛的应用适应性。其在高频、高可靠性场景中的优异表现使其成为替代传统整流器的理想选择。
    推荐结论
    强烈推荐此系列产品用于需要高效能、稳定性和环境友好性的应用场景。尤其对于汽车、工业和消费电子领域,US2AA-US2MA系列产品堪称首选。
    更多详细信息请访问官方网站 [www.onsemi.com](https://www.onsemi.com) 或联系当地销售代表获取进一步支持。

US2DA参数

参数
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 50A
配置 独立式
5.6mm(Max)
2.95mm(Max)
2.2mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US2DA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

US2DA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR US2DA US2DA数据手册

US2DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2641
10+ ¥ 1.1339
100+ ¥ 0.9577
500+ ¥ 0.8428
7500+ ¥ 0.8274
22500+ ¥ 0.8274
60000+ ¥ 0.8274
112500+ ¥ 0.8274
库存: 3974
起订量: 45 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.33
直接购买
加入购物车
