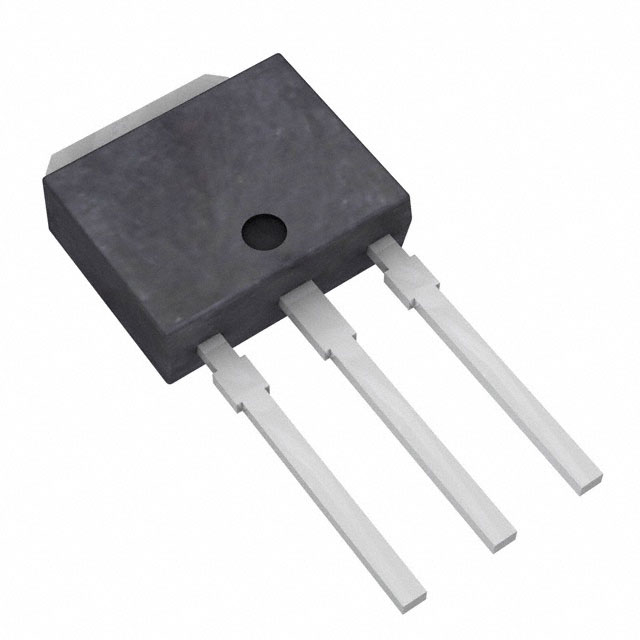

2SC6098-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 165mV@ 50mA,1A NPN 800mW 6.5V 1μA 120V 80V 2.5A TO-251 通孔安装
供应商型号: CY-2SC6098-E
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) 2SC6098-E

2SC6098-E概述

    2SC6098 晶体管技术手册

    产品简介


    2SC6098 是一款高可靠性的NPN双极型晶体管,由半导体组件工业有限公司(Semiconductor Components Industries, LLC)生产。这款晶体管主要应用于直流-直流转换器、继电器驱动器、灯驱动器和电机驱动器等领域。2SC6098 拥有卓越的低饱和电压、大电流容量及高速开关性能等特点。

    技术参数


    2SC6098 的主要技术规格如下:
    - 集电极-基极电压 (VCBO): 120V
    - 集电极-发射极电压 (VCES): 120V
    - 集电极-发射极电压 (VCEO): 80V
    - 发射极-基极电压 (VEBO): 6.5V
    - 集电极电流 (IC): 2.5A (脉冲可达4A)
    - 基极电流 (IB): 500mA
    - 集电极耗散功率 (PC): 0.8W (Tc=25°C) 或 15W (Junction Temperature)
    - 结温 (Tj): 150°C
    - 存储温度 (Tstg): -55°C 至 +150°C
    电气特性:
    - 集电极截止电流 (ICBO): 1μA (VCB=70V, IE=0A)
    - 发射极截止电流 (IEBO): 1μA (VEB=4V, IC=0A)
    - 直流电流增益 (hFE): 300 至 600 (VCE=5V, IC=100mA)
    - 增益-带宽乘积 (fT): 350MHz (VCE=10V, IC=500mA)
    其他特性包括:
    - 集电极-发射极饱和电压 (VCE(sat)): 110mV 至 165mV (IC=1A, IB=50mA)
    - 基极-发射极饱和电压 (VBE(sat)): 0.9V 至 1.2V (IC=1A, IB=100mA)

    产品特点和优势


    2SC6098 的独特功能和优势使其成为广泛应用的理想选择:
    - 采用 FBET 和 MBIT 工艺:这些先进的制造工艺确保了产品的稳定性和高性能。
    - 大电流容量:最高可达 2.5A,脉冲可达 4A。
    - 低饱和电压:最低仅为 110mV (IC=1A, IB=50mA),有助于提高能效。
    - 高速开关性能:具备出色的开关特性,适合高频应用。

    应用案例和使用建议


    2SC6098 可广泛应用于多种场合,例如:
    - 直流-直流转换器:由于其低饱和电压和大电流能力,非常适合用于电源管理。
    - 电机驱动器:可以有效控制电机的启动和停止,同时提供足够的电流输出。
    - 灯驱动器:特别适用于需要精确电流控制的照明系统。
    使用建议:
    1. 在高电流应用中,注意散热设计以防止过热。
    2. 使用适当的栅极驱动电路来确保快速可靠的开关操作。

    兼容性和支持


    2SC6098 可以与其他标准电路板兼容,易于集成到现有系统中。厂商提供详尽的技术支持和维护服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问题: 过高的饱和电压导致效率下降。
    - 解决方案: 调整驱动电路,确保集电极-发射极饱和电压保持在最低水平。

    2. 问题: 开关时间过长,影响系统响应速度。
    - 解决方案: 确保栅极驱动电路的电压足够高,以实现快速开关。

    总结和推荐


    2SC6098 是一款高性能的NPN双极型晶体管,具备卓越的电气特性和广泛的应用范围。其独特的低饱和电压、大电流能力和高速开关性能使其在市场上具有很强的竞争力。鉴于其出色的表现和多样的应用可能性,强烈推荐在高要求的应用中使用2SC6098。
    通过以上详细的技术手册解析,我们不仅了解了2SC6098晶体管的技术细节,还对其应用场景和优化方案有了全面的认识。希望这些信息能为您的设计和应用带来实际的帮助。

2SC6098-E参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 165mV@ 50mA,1A
集电极电流 2.5A
晶体管类型 NPN
最大集电极发射极饱和电压 0.165@ 50mA,1A
配置 -
最大功率耗散 800mW
VCBO-最大集电极基极电压 120V
集电极截止电流 1μA
VCEO-集电极-发射极最大电压 80V
VEBO-最大发射极基极电压 6.5V
通用封装 TO-251
安装方式 通孔安装
零件状态 停产
包装方式 散装
