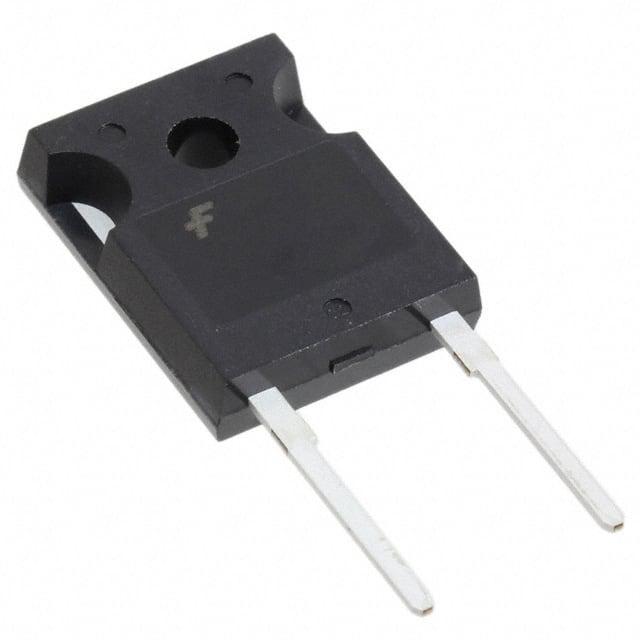

ISL9R1560G2-F085

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 45A 40ns 100μA 15A 独立式 TO-247-2 通孔安装
供应商型号: FL-ISL9R1560G2-F085
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 ISL9R1560G2-F085

ISL9R1560G2-F085概述

    ISL9R1560G2-F085 Stealth Diode 技术手册

    1. 产品简介


    ISL9R1560G2-F085 是一款专为高频率硬开关应用设计的Stealth二极管。这款二极管属于Stealth系列,以其低反向恢复电流(IRM(REC))和在典型操作条件下的软恢复特性著称。适用于自由轮转二极管或升压二极管,在电源供应和其他功率切换应用中表现出色。此外,Stealth二极管还具备高速开关、低正向电压、雪崩能量额定值等特点,并通过AEC-Q101认证。

    2. 技术参数


    - 峰值重复反向电压 (VRRM):600 V
    - 工作峰值反向电压 (VRWM):600 V
    - 直流阻断电压 (VR):600 V
    - 平均整流正向电流 (IF(AV)):15 A (TC = 25°C)
    - 非重复峰值浪涌电流 (IFSM):45 A
    - 雪崩能量 (EAVL):20 mJ
    - 最大热阻 (Junction to Case, RJC):0.93 °C/W
    - 最大热阻 (Junction to Ambient, RJA):45 °C/W
    - 瞬时正向电压 (VFM):2.2 V (Max) @ IF = 15 A (TC = 25°C)
    - 反向恢复时间 (trr):26 ns (Typ.) @ IF = 15 A
    - 反向恢复电荷 (Qrr):40 nC
    - 雪崩能量 (EAVL):20 mJ

    3. 产品特点和优势


    ISL9R1560G2-F085 的独特功能和优势包括:
    - 高速开关 (trr = 26 ns(Typ.) @ IF = 15 A)
    - 低正向电压 (VF = 2.2 V(Max) @ IF = 15 A)
    - 通过AEC-Q101认证和PPAP能力
    - 无铅
    这些特点使其在高效率和高性能的设计中表现出色,特别适用于汽车DC/DC转换器、车载充电机、开关电源以及功率切换电路。

    4. 应用案例和使用建议


    ISL9R1560G2-F085 在多种应用中表现良好,例如:
    - 汽车DC/DC转换器
    - 汽车车载充电机
    - 开关电源
    使用建议:
    - 合理选择驱动信号:确保驱动信号能够提供足够的电流以实现快速的反向恢复。
    - 散热管理:由于较高的热阻,需要有效散热以避免过热。

    5. 兼容性和支持


    ISL9R1560G2-F085 可以与开关电源中的IGBT等其他电子元器件配合使用,以提高整体系统效率。ON Semiconductor提供了全面的技术支持,包括北美的技术支持电话:1-800-282-9855 和欧洲、中东及非洲地区的技术支持电话:+421 33 790 2910。

    6. 常见问题与解决方案


    - 问题1:反向恢复电流过高
    - 解决方案:检查电路设计,确保合适的驱动信号和外围电路参数。
    - 问题2:温度过高导致性能下降
    - 解决方案:增加散热措施,如使用散热片或风扇来降低工作温度。
    - 问题3:反向恢复时间较长
    - 解决方案:优化电路布局和选择合适的外接元件,以减少寄生电容和电感的影响。

    7. 总结和推荐


    总体而言,ISL9R1560G2-F085 在设计和性能方面表现出色,特别是在高效率、高频率的应用场景下。其独特的软恢复特性显著减少了额外阻尼电路的需求,从而简化了系统设计并提高了可靠性。因此,强烈推荐在汽车电子、电源供应及其他高要求的应用环境中使用该产品。

ISL9R1560G2-F085参数

参数
正向浪涌电流 45A
配置 独立式
If - 正向电流 15A
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 40ns
15.8mm(Max)
4.82mm(Max)
20.8mm(Max)
通用封装 TO-247-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
