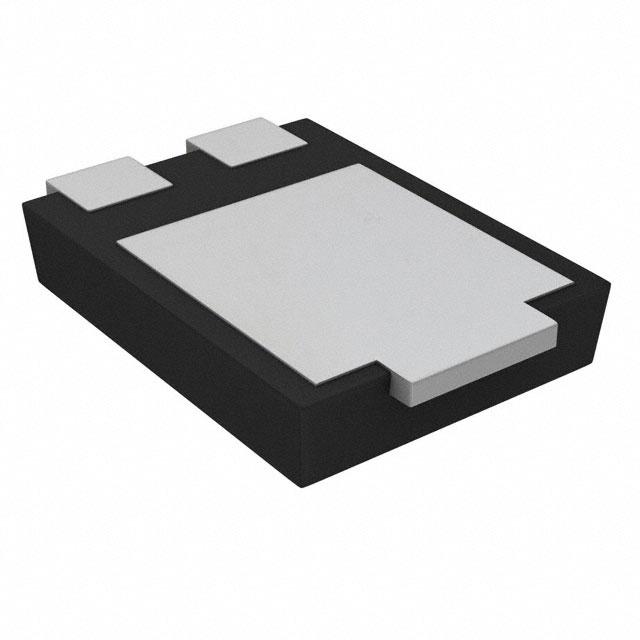

FS8K

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 800V 230A 3.37μs 5μA 8A 独立式 TO-277-3 贴片安装 6.15mm*4.63mm*1.2mm
供应商型号: 512-FS8K
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FS8K

FS8K概述

    # 高性能表面贴装整流器FS8G-FS8M 技术手册

    产品简介


    基本介绍
    FS8G至FS8M系列表面贴装整流器是半导体组件工业公司(Semiconductor Components Industries)推出的一款高性能产品。该系列产品提供高达8安培的直流正向电流,同时具有高达230安培的瞬态浪涌电流能力,而反向漏电流仅为0.37微安。这些特性使其适用于空间受限的应用场合。
    主要功能
    - 高正向浪涌电流能力:可承受230安培的瞬态浪涌电流。
    - 低反向漏电流:0.37微安。
    - 超低剖面:典型高度为1.1毫米。
    - 玻璃钝化结:提高可靠性。
    - 高人体模型抗静电能力(HBM > 8KV;CDM > 2KV)。
    - 绿色封装材料:符合IEC61249标准。
    应用领域
    - 通用应用。
    - 极性保护。
    - 整流。

    技术参数


    绝对最大额定值
    - 最大重复峰值反向电压 (VRRM): 400V (FS8G), 600V (FS8J), 800V (FS8K), 1000V (FS8M)
    - 最大有效交流反向电压 (VRMS): 280V (FS8G), 420V (FS8J), 560V (FS8K), 700V (FS8M)
    - 最大直流阻断电压 (VDC): 400V (FS8G), 600V (FS8J), 800V (FS8K), 1000V (FS8M)
    - 最大平均正向电流 (IF(AV)): 8A
    - 最大单个半正弦波浪涌电流 (IFSM): 230A
    - 工作结温范围 (TJ): -55°C 到 +150°C
    - 存储温度范围 (TSTG): -55°C 到 +150°C
    热特性
    - 结到环境热阻 (RθJA): 100°C/W (FS8G), 40°C/W (FS8M)
    - 结到引脚热阻 (ΨJL): 20°C/W (以阳极引脚测量), 6°C/W (以阴极引脚测量)
    电气特性
    - 正向电压 (VF): 0.951V (IF = 8A); 0.845V (IF = 8A, TA = 125°C)
    - 反向电流 (IR): 0.37μA (VR = VDC); 84μA (VR = VDC, TA = 125°C)
    - 反向恢复时间 (Trr): 3.37μs (IF = 0.5A, IR = 1A, Irr = 0.25A)
    - 结电容 (CJ): 118pF (VR = 0V, f = 1MHz)

    产品特点和优势


    FS8G-FS8M系列的优势在于其突破性的尺寸和性能。这些器件具备低反向漏电流和高正向浪涌电流能力,能够提供极佳的可靠性和稳定性。此外,它们采用绿色封装材料,符合环保标准,是替代传统产品的一个优秀选择。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中,FS8G-FS8M可以作为反极性保护和整流元件,确保系统在恶劣环境下稳定运行。
    - 用于家用电器,如空调、冰箱等,可以提高设备的能效并延长使用寿命。
    使用建议
    - 在安装过程中,确保焊盘设计符合最小和最大土地图案要求,以保证良好的散热效果。
    - 为了进一步优化性能,可以在焊接时使用较大的焊盘面积,以减少热阻。

    兼容性和支持


    这些设备是无铅、无卤素且符合RoHS标准的产品,适用于现代电子产品的需求。ON Semiconductor提供了广泛的技术支持,包括在线资源、电话技术支持和邮件服务。

    常见问题与解决方案


    问题1:如何判断整流器的工作状态?
    - 解决方案:通过测量正向电压和反向电流来评估器件的状态。如果测量结果偏离手册中的电气特性,可能需要检查是否有损坏或需要更换。
    问题2:如何处理过热问题?
    - 解决方案:确保良好的散热设计,例如增加焊盘面积,或在器件周围添加散热片。如果过热仍然存在,建议联系技术支持寻求进一步的帮助。

    总结和推荐


    FS8G-FS8M系列是理想的通用整流器,特别适合于空间受限和要求高可靠性的应用场合。其出色的性能、易于安装和维护的特点,使其成为许多现代电子设备的理想选择。鉴于其多功能性和市场竞争力,强烈推荐使用此产品。

FS8K参数

参数
正向浪涌电流 230A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 3.37μs
长*宽*高 6.15mm*4.63mm*1.2mm
通用封装 TO-277-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
