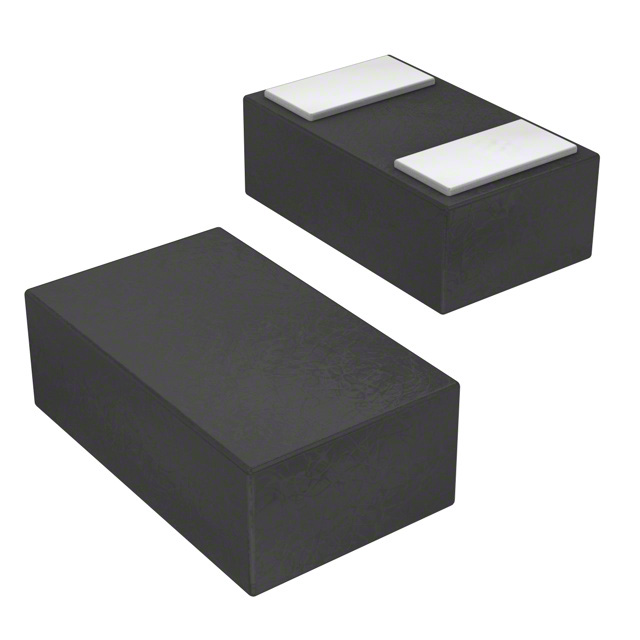

NSR01L30MXT5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 30V 2A 500nA 100mA 贴片安装
供应商型号: FL-NSR01L30MXT5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NSR01L30MXT5G

NSR01L30MXT5G概述

    NSR01L30MX Schottky Barrier Diode 技术手册

    产品简介


    NSR01L30MX 是一款肖特基势垒二极管,专为低正向电压降和低漏电流而优化。这种二极管广泛应用于移动手持设备、MP3播放器、数码相机及摄像机、笔记本电脑和平板电脑、GPS等设备中,尤其适用于液晶显示器(LCD)和键盘背光、照相机闪光灯、降压和升压直流-直流转换器、反向电压和电流保护以及钳位和保护电路。

    技术参数


    - 最大额定值
    - 反向电压:30 V
    - 直流正向电流:100 mA
    - 一个周期内的正向浪涌电流:2.0 A
    - 电气特性
    - 正向电压降(1 mA):0.35 V
    - 正向电压降(10 mA):0.46 V
    - 反向泄漏电流(10 V):0.2 μA
    - 总电容(5.0 V, 1 MHz):0.8 pF
    - 热特性
    - 结到环境的热阻:695 °C/W
    - 总功率耗散(TA = 25°C):180 mW
    - 存储温度范围:-55°C 至 +150°C
    - 结温:+150°C

    产品特点和优势


    - 非常低的正向电压降:仅350 mV @ 1 mA
    - 低反向电流:0.2 μA @ 10 V
    - 高静电放电等级:人体模型:3B级;机器模型:C级
    - 无卤素材料,环保友好
    - 无铅材料,符合RoHS标准
    这些特点使NSR01L30MX在需要低功耗和高效率的应用中表现出色。例如,在便携式设备的背光和闪存电路中,它能有效降低功耗并提高系统稳定性。

    应用案例和使用建议


    - LCD和键盘背光:适合于需要低功耗的背光驱动电路。
    - 相机闪光灯:用于高效驱动闪光灯模块。
    - 直流-直流转换器:特别适用于降压和升压电路中的整流和保护。
    - 反向电压和电流保护:保护电路免受瞬态电压冲击。
    - 钳位和保护:保护敏感组件免受过电压损坏。
    使用时建议注意散热设计,特别是在大电流情况下。避免长时间超过最大额定值使用,以防止设备损坏。

    兼容性和支持


    NSR01L30MX具有出色的兼容性,可以与其他电子元件配合使用,特别是应用于移动手持设备、数码相机、笔记本电脑和平板电脑等设备中。制造商提供了全面的技术支持和售后服务,确保用户能够在实际应用中充分利用其性能优势。

    常见问题与解决方案


    1. 如何测试NSR01L30MX的反向泄漏电流?
    - 使用微欧姆表或半导体参数分析仪进行测试,确保在10 V条件下测量反向泄漏电流。
    2. 如何保证NSR01L30MX的长期可靠性?
    - 遵循电气特性表中的参数限制,避免过载和过度加热。使用适当的散热措施,并确保电路设计合理,能够提供稳定的电源。
    3. 如何确认NSR01L30MX是否符合无铅标准?
    - 查看包装上的标志或咨询制造商确认是否为无铅产品。所有产品均标注有Pb-Free标识,表示无铅。

    总结和推荐


    NSR01L30MX是一款具有高可靠性和广泛应用潜力的肖特基势垒二极管。其卓越的性能参数、低功耗特性以及良好的兼容性使其成为许多电子应用的理想选择。推荐在需要高效和稳定性的场合下使用该产品,尤其是在便携式电子设备中。购买和使用该产品时,请遵循制造商的安全和质量指南。

NSR01L30MXT5G参数

参数
配置 -
If - 正向电流 100mA
Ir - 反向电流 500nA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 2A
660μm(Max)
360μm(Max)
330μm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NSR01L30MXT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSR01L30MXT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSR01L30MXT5G NSR01L30MXT5G数据手册

NSR01L30MXT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.041 ¥ 0.3472
库存: 151835
起订量: 14534 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.34
直接购买
加入购物车
