首页  >  产品百科  >  KSC945CGBU

KSC945CGBU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 300mV@ 10mA,100mA NPN 250mW 5V 100nA 60V 50V 150mA TO-92-3 通孔安装 4.7mm*3.93mm*4.7mm
供应商型号: FL-KSC945CGBU
供应商: 海外现货
标准整包数: 1

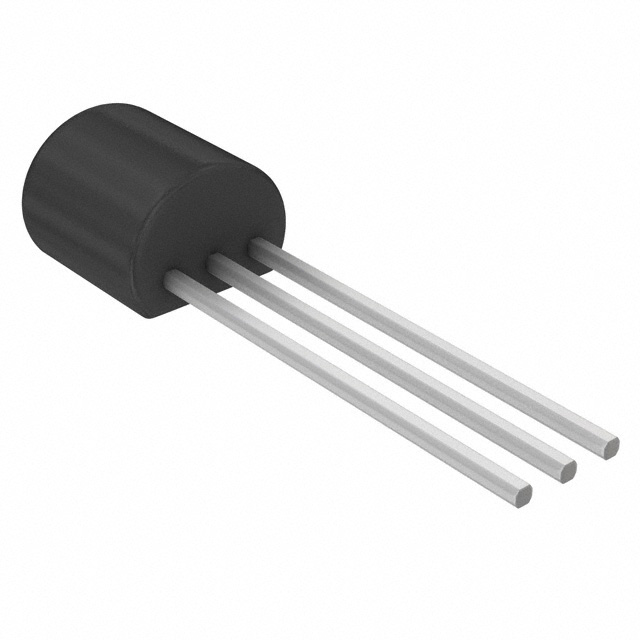

ON SEMICONDUCTOR 三极管(BJT) KSC945CGBU

KSC945CGBU概述

    电子元器件技术手册:KSC945 NPN Epitaxial Silicon Transistor

    产品简介


    KSC945是一款NPN双极型晶体管(NPN Bipolar Transistor),适用于音频频率放大器和高频振荡器等多种应用场合。它具有高电流增益带宽积和快速响应的特点,广泛应用于消费电子、工业控制和通信设备等领域。

    技术参数


    以下是KSC945的技术规格及性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极击穿电压 | BVCBO | - | - | 60 | V |
    | 集电极-发射极击穿电压 | BVCEO | - | - | 50 | V |
    | 发射极-基极击穿电压 | BVEBO | - | - | 5 | V |
    | 集电极截止电流 | ICBO | - | - | 0.1 | μA |
    | 发射极截止电流 | IEBO | - | - | 0.1 | μA |
    | 直流电流增益 | hFE | 40 | 70 | 140 | -
    | 饱和压降 | VCE(sat) | 0.15 | 0.3 | V |
    | 电流增益带宽积 | fT | 300 | - | MHz |
    | 输出电容 | Cob | 2.5 | - | pF |
    | 噪声系数 | NF | 4.0 | - | dB |
    其他参数包括:
    - 功耗:250 mW
    - 热阻:500 °C/W
    - 存储温度范围:-55至150 °C
    - 结温范围:150 °C
    - 最大集电极电流:150 mA

    产品特点和优势


    KSC945 NPN晶体管的主要特点包括:
    - 高电流增益带宽积(300 MHz):适合高频应用。
    - 低饱和电压:减少功率损耗。
    - 噪声低:提高信号处理质量。
    - 热稳定性好:适用于各种工作环境。
    - 兼容性好:能够与多种电路和系统配合使用。

    应用案例和使用建议


    KSC945适用于音频放大器和振荡器设计,特别是在要求高增益和低噪声的应用中表现优异。例如,在一些高端音响设备中,KSC945能够提供清晰、稳定的声音输出。建议在选择外部组件时考虑这些因素,以确保最佳性能。
    对于使用KSC945的应用,建议进行严格的测试和验证,尤其是在极端工作条件下。同时,注意散热设计以避免过热损坏。

    兼容性和支持


    KSC945可以与其他电子元器件无缝集成,如与运算放大器、开关电源等共同使用。ON Semiconductor提供了全面的技术支持和维护服务,包括在线文档、技术咨询等。

    常见问题与解决方案


    常见的问题包括过热和性能不稳定。解决方案如下:
    - 过热问题:加强散热措施,如使用散热片或增加冷却风扇。
    - 性能不稳定:检查电源电压是否符合要求,重新校准电路参数。

    总结和推荐


    总体来看,KSC945 NPN晶体管具有较高的性价比和广泛的应用范围。其在高频放大器和振荡器中的表现尤为突出,非常适合作为音频设备和工业控制系统的理想选择。如果您正在寻找一款可靠且高效的NPN晶体管,KSC945是一个值得考虑的产品。
    这篇技术手册总结了KSC945 NPN晶体管的核心技术参数和应用建议,旨在帮助工程师和技术人员更好地了解和使用这一产品。

KSC945CGBU参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 10mA,100mA
VCBO-最大集电极基极电压 60V
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 5V
配置 独立式
晶体管类型 NPN
最大功率耗散 250mW
集电极截止电流 100nA
集电极电流 150mA
最大集电极发射极饱和电压 300mV@ 10mA,100mA
长*宽*高 4.7mm*3.93mm*4.7mm
通用封装 TO-92-3
安装方式 通孔安装
包装方式 散装

KSC945CGBU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSC945CGBU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSC945CGBU KSC945CGBU数据手册

KSC945CGBU封装设计

查看详情并下载
Symbol
Footprint

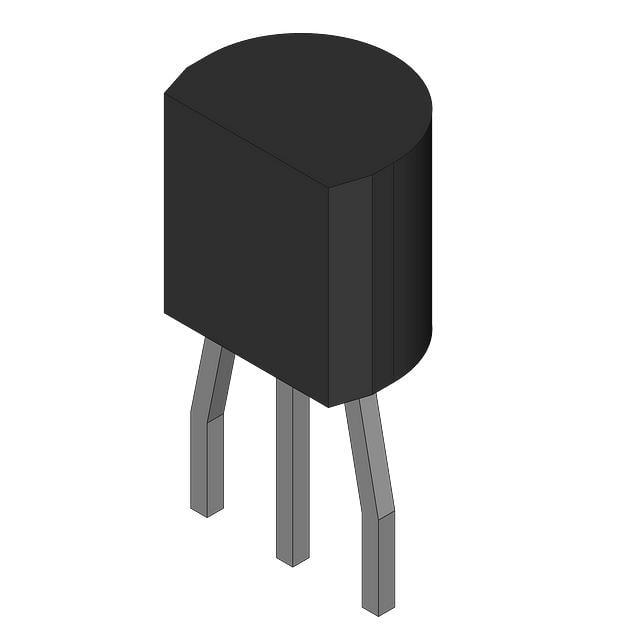

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0199 ¥ 0.1683
库存: 95283
起订量: 29983 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.16
直接购买
加入购物车
