首页  >  产品百科  >  2SA1552S-TL-E

2SA1552S-TL-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 500mV@ 50mA,500mA PNP 1W 6V 1μA 180V 160V 1.5A TP-FA 贴片安装 6.5mm*5.5mm*2.3mm
供应商型号: 2630305
供应商: 海外现货
标准整包数: 5

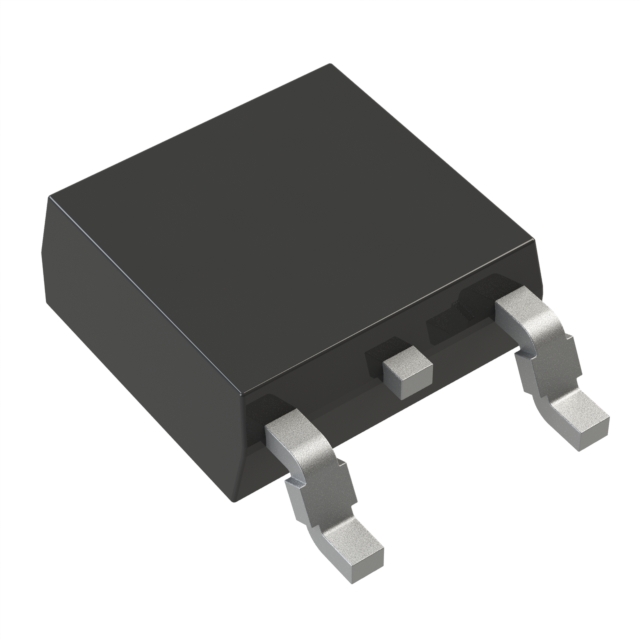

ON SEMICONDUCTOR 三极管(BJT) 2SA1552S-TL-E

2SA1552S-TL-E概述


    产品简介


    产品类型
    2SA1552和2SC4027是来自ON Semiconductor公司的双极型晶体管,属于高电压、大电流容量类型,适用于多种电源管理和信号控制场合。
    主要功能
    - 高速开关能力
    - 支持高频应用
    - 极低饱和电压(VCE(sat))
    - 采用先进的FBET和MBIT工艺
    应用领域
    - 转换器和逆变器
    - 彩色电视机音频输出

    技术参数


    绝对最大额定值
    - 集电极到基极电压(VCBO):(-)180V
    - 集电极到发射极电压(VCEO):(-)160V
    - 发射极到基极电压(VEBO):(-)6V
    - 连续集电极电流(IC):(-)1.5A
    - 脉冲集电极电流(ICP):(-)2.5A
    - 集电极耗散功率(PC):1W(Tc=25°C时为15W)
    工作环境
    - 最高结温(Tj):150°C
    - 存储温度范围(Tstg):-55°C 至 +150°C
    电气特性
    - 最小直流增益(hFE1):140
    - 最大直流增益(hFE2):400
    - 截止电流(ICBO):(-)1.0 μA
    - 频率响应带宽(fT):120 MHz

    产品特点和优势


    2SA1552和2SC4027的主要优势在于其高性能和紧凑的设计:
    - 高电压和大电流容量:能够承受高达160V的集电极到发射极电压,支持1.5A的连续电流。
    - 高速开关能力:具有超高的开关速度,能够实现快速的转换和控制。
    - 小而薄的封装:使得安装更为便捷且有助于设备的小型化设计。
    - 先进的制造工艺:采用了FBET和MBIT工艺,保证了高可靠性。

    应用案例和使用建议


    这些晶体管广泛应用于电视、显示器等家电中的音频放大器及电源管理电路。例如,在彩色电视机的音频输出部分,它们可以提供稳定的电压和电流输出,从而提升音质。此外,由于其具备高速开关能力,也适合用于高频信号处理系统中。
    使用建议:
    - 在设计电路时,确保散热条件良好以防止过热损坏。
    - 考虑到工作温度范围,合理选择合适的散热措施,尤其是在高温环境中使用时。
    - 配合使用时,注意引脚的正确连接,避免短路或误接。

    兼容性和支持


    这些晶体管提供了不同封装选项(如TP和TP-FA),并支持批量采购。制造商ON Semiconductor提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:设备在高温环境下工作不稳定。
    - 解决方案:增加外部散热片或者采用主动冷却措施来降低设备的工作温度。

    - 问题2:设备启动时间过长。
    - 解决方案:检查电路连接是否正确,尤其是输入输出部分的连接。

    - 问题3:设备在高频操作下表现出不稳定性。
    - 解决方案:适当调整电路参数,确保频率响应符合预期要求。

    总结和推荐


    综上所述,2SA1552和2SC4027凭借其高电压和大电流能力、快速的开关能力和紧凑的封装设计,在众多应用中表现出色。特别适合需要高效稳定电源管理和快速信号处理的应用场景。推荐在电源管理和高频信号处理领域使用。

2SA1552S-TL-E参数

参数
VCBO-最大集电极基极电压 180V
最大集电极发射极饱和电压 500mV@ 50mA,500mA
最大功率耗散 1W
集电极截止电流 1μA
VEBO-最大发射极基极电压 6V
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
配置 独立式
集电极电流 1.5A
VCEO-集电极-发射极最大电压 160V
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 TP-FA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SA1552S-TL-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2SA1552S-TL-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR 2SA1552S-TL-E 2SA1552S-TL-E数据手册

2SA1552S-TL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.6985
10+ ¥ 3.5595
100+ ¥ 3.1893
500+ ¥ 3.1893
700+ ¥ 3.1324
2100+ ¥ 3.0754
5600+ ¥ 3.0754
10500+ ¥ 3.0754
库存: 161
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.59
直接购买
加入购物车
