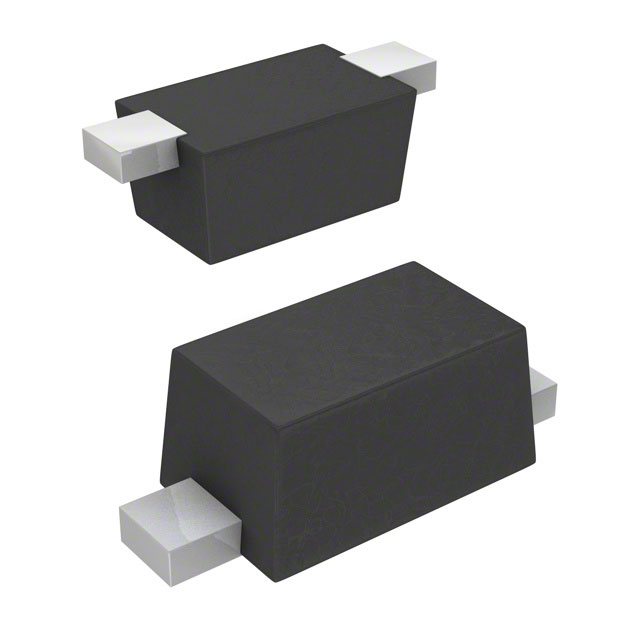

NSR0140M2T5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 30V 500mA 500nA 70mA 独立式 SOD-723 贴片安装 1mm*600μm*520μm
供应商型号: NSR0140M2T5G
供应商: P&S
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NSR0140M2T5G

NSR0140M2T5G概述

    # onsemi™ NSR0140P2T5G Schottky Barrier Diode

    产品简介


    产品类型与功能
    NSR0140P2T5G 是一种肖特基势垒二极管,专为高速开关应用、电路保护及电压钳位而设计。这种二极管具备极快的开关速度和低导通损耗的特性。
    应用领域
    该肖特基势垒二极管适用于手持式设备和便携式设备,尤其适合在空间受限的应用场合中使用。此外,它还可用于电源管理、信号处理和其他需要高频率切换的应用场景。

    技术参数


    - 重复峰值反向电压(VRM): 40 V
    - 连续反向电压(VR): 30 V
    - 连续正向电流(IF): 70 mA
    - 非重复峰值正向浪涌电流(IFSM): 500 mA
    - 热特性:
    - 总器件耗散功率(FR-5板):TA=25℃时 100 mW
    - 超过25℃时每度温度下降 1.0 mW/°C
    - 结到环境的热阻(RJA): 1000 °C/W
    - 结和存储温度范围(TJ, Tstg): -55°C 至 +125°C

    产品特点和优势


    - 极快的开关速度
    - 极低的正向电压: 在1.0 mA电流下典型值为0.28 V
    - 低反向电流
    - 无铅电镀

    应用案例和使用建议


    NSR0140P2T5G 的低正向电压和快速开关特性使其非常适合用于各种高频电路。例如,在无线通信设备、移动设备和计算设备中的电源管理模块中,该二极管能够显著降低功耗并提高效率。
    使用建议:
    - 在高频应用中,选择合适的散热方案以确保可靠运行。
    - 确保反向电压不超过最大额定值,以避免过压损坏。

    兼容性和支持


    该产品是无铅封装,易于与无铅工艺兼容。onsemi公司提供全面的技术支持,包括详细的文档和技术咨询,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 设备在高温环境下运行时性能不稳定。
    - 解决方案: 检查散热措施是否足够,如果必要,增加外部散热装置或改进PCB布局以改善散热。
    - 问题: 正向电压过高。
    - 解决方案: 确认正向电流是否超过了规定值,适当降低负载电流以减少正向电压降。

    总结和推荐


    NSR0140P2T5G 是一款高性能的肖特基势垒二极管,特别适用于需要高速开关和低损耗的应用。其卓越的电气特性和紧凑的设计使其成为多种电子设备的理想选择。根据其在不同应用中的表现和易用性,我们强烈推荐这一产品。
    请务必遵循onsemi公司的所有安全指导和合规要求,以确保正确使用该产品。

NSR0140M2T5G参数

参数
正向浪涌电流 500mA
配置 独立式
If - 正向电流 70mA
Ir - 反向电流 500nA
Vr-反向电压 30V
反向恢复时间 -
长*宽*高 1mm*600μm*520μm
通用封装 SOD-723
安装方式 贴片安装
包装方式 散装,卷带包装

NSR0140M2T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSR0140M2T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSR0140M2T5G NSR0140M2T5G数据手册

NSR0140M2T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.121
100+ ¥ 0.088
500+ ¥ 0.077
1000+ ¥ 0.077
库存: 2435
起订量: 650 增量: 0
交货地:
最小起订量为:500
合计: ¥ 38.5
直接购买
加入购物车
