NSVBCH807-40LT1G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: PNP 100nA 45V 500mA SOT-23-3,TO-236 贴片安装
供应商型号: FL-NSVBCH807-40LT1G
供应商: 海外现货
标准整包数: 1

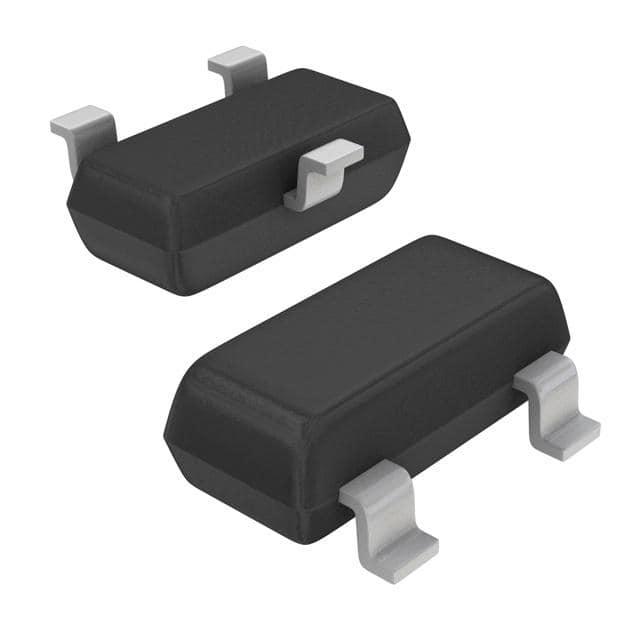

ON SEMICONDUCTOR 三极管(BJT) NSVBCH807-40LT1G

NSVBCH807-40LT1G概述

    BCH807-16L/25L/40L 通用型三极管技术手册

    产品简介


    BCH807-16L/25L/40L 是一种广泛应用于电子设备中的PNP型硅基三极管。这类三极管以其卓越的热稳定性和可靠性而闻名,特别适合高温和高要求的应用环境。其核心特点在于能够在高达175℃的温度下保持稳定运行,适用于汽车和其他需要高性能和可靠性的场合。

    技术参数


    - 最大额定值
    - 集电极-发射极电压 \(V{CEO}\): -45V
    - 集电极-基极电压 \(V{CBO}\): -50V
    - 发射极-基极电压 \(V{EBO}\): -5.0V
    - 连续集电极电流 \(IC\): -500mA
    - 峰值集电极电流 \(I{CM}\): -800mA
    - 热特性
    - 结温范围 \(T{J}, T{STG}\): -55°C 到 +175°C
    - 热阻 \(R{JA}\):
    - 玻璃纤维板(FR-4): 400°C/W
    - 氧化铝基板: 330°C/W
    - 电气特性
    - 反向击穿电压 \(V{(BR)CEO}\): -45V
    - 反向击穿电压 \(V{(BR)EBO}\): -5.0V
    - 电流增益 \(h{FE}\):
    - \(IC\) = -100mA时: 100 (BCH807-16L)
    - \(IC\) = -500mA时: 250 (BCH807-40L)
    - 饱和压降 \(V{CE(sat)}\): -0.7V
    - 频率响应 \(fT\): 100MHz

    产品特点和优势


    - 高温度适应性: 能够在-55°C到+175°C的宽温度范围内工作。
    - 无铅环保: 符合RoHS标准,不含铅、卤素和溴化阻燃剂。
    - 高质量认证: AEC-Q101认证,确保满足汽车行业严格的质量标准。
    - 可靠性: 经过严格的可靠性测试,适合关键任务应用。

    应用案例和使用建议


    - 应用案例: 广泛应用于汽车控制系统、电源管理、工业自动化等领域。
    - 使用建议: 在高功率应用中,注意散热设计以防止过热;确保电路设计合理,避免过载情况的发生。

    兼容性和支持


    - 兼容性: 与常见的PCB设计和焊接工艺兼容。
    - 支持: ON Semiconductor提供详尽的技术文档和客户支持,可以通过电话、邮件等方式获取帮助。

    常见问题与解决方案


    - 问题: 设备在高温度下表现不稳定。
    - 解决方案: 检查散热设计,确保散热片足够大或者风扇等辅助散热装置正常工作。
    - 问题: 设备出现异常关断。
    - 解决方案: 检查驱动电路,确保基极驱动电流适当,防止过流。

    总结和推荐


    BCH807-16L/25L/40L是一款性能卓越、稳定性高的三极管,尤其适合于高温环境下的应用。其在汽车和工业控制领域的广泛应用也证明了其可靠性和耐用性。强烈推荐在高要求的电子产品设计中使用此款三极管。

NSVBCH807-40LT1G参数

参数
VCEO-集电极-发射极最大电压 45V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 700mV@ 50mA,500mA
配置 -
VCBO-最大集电极基极电压 -
集电极电流 500mA
集电极截止电流 100nA
晶体管类型 PNP
最大功率耗散 -
VEBO-最大发射极基极电压 -
通用封装 SOT-23-3,TO-236
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NSVBCH807-40LT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSVBCH807-40LT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSVBCH807-40LT1G NSVBCH807-40LT1G数据手册

NSVBCH807-40LT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
