NRVTS10100EMFST1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 200A 50μA 10A DFN 贴片安装 4.9mm(长度)*5.9mm(宽度)
供应商型号: NRVTS10100EMFST1GOSTR-ND
供应商: Digi-Key
标准整包数: 1

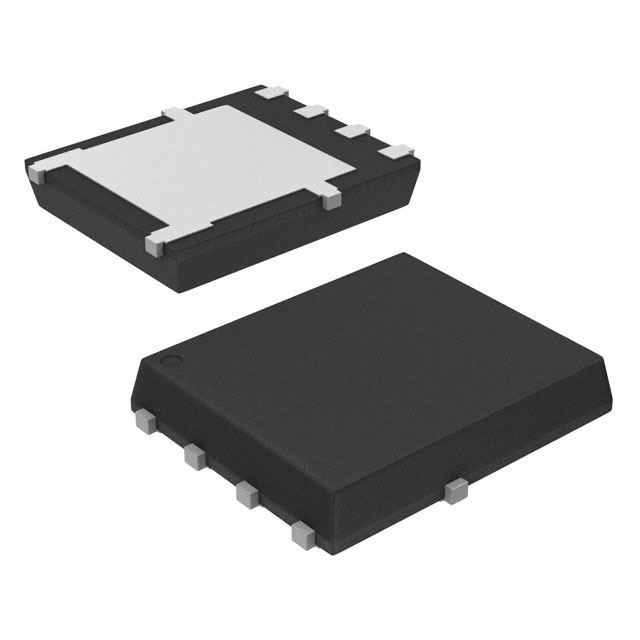

ON SEMICONDUCTOR 整流二极管/整流桥 NRVTS10100EMFST1G

NRVTS10100EMFST1G概述


    产品简介


    NTS10100EMFS 和 NRVTS10100EMFS 电子元器件
    NTS10100EMFS 和 NRVTS10100EMFS 是来自半导体组件工业公司(Semiconductor Components Industries, LLC)的非常低泄漏沟槽式肖特基整流器。它们广泛应用于多种场合,如开关电源、高频及直流-直流转换器、续流二极管和反向电池保护等。这些器件以其高效、快速切换和卓越的温度稳定性而著称,适用于需要高可靠性的关键应用。
    主要功能
    - 低泄漏率:采用精细光刻沟槽式肖特基技术,确保低泄漏率。
    - 快切换速度:具有快速切换能力和优良的温度稳定性。
    - 低功耗:降低功率损耗并减少操作温度。
    - 高效率:提高能效以满足监管要求。
    - 低热阻:具有较低的热阻。
    - 高浪涌能力:具备高浪涌能力。
    - 汽车及其他要求特殊位置和控制变化的应用:符合AEC-Q101标准并具备PPAP资质。
    - 无铅和无卤材料:所有器件均为无铅和无卤材料。
    应用领域
    - 开关电源,包括笔记本电脑/上网本适配器、ATX和平板显示器。
    - 高频和直流-直流转换器。
    - 自由轮转二极管和或门二极管。
    - 反向电池保护。
    - LED照明。
    - 仪器仪表。

    技术参数


    | 参数 | 规格值 |

    | 峰值重复反向电压 | 100 V |
    | 平均整流正向电流 | 10 A |
    | 脉冲重复正向电流 | 20 A |
    | 非重复峰值浪涌电流 | 200 A |
    | 存储温度范围 | -65°C 至 +175°C |
    | 操作结温 | -55°C 至 +175°C |
    | 无钳位电感开关能量(10 mH电感) | 100 mJ |
    | 人体模型静电放电 | 3B |
    | 机器模型静电放电 | M4 |

    产品特点和优势


    NTS10100EMFS 和 NRVTS10100EMFS 的显著特点包括其出色的低泄漏率、快切换速度和卓越的温度稳定性。此外,它们还具备低功耗、低热阻、高浪涌能力和无铅无卤特性。这些特性使得该产品在开关电源和其他高可靠性应用中表现出色。尤其是其无铅无卤材料的使用,使其更环保且更安全。

    应用案例和使用建议


    典型应用
    - 在开关电源应用中,该器件常用于笔记本电脑/上网本适配器、ATX电源和LED显示器。
    - 在高频和直流-直流转换器中,其快切换能力和高效率可以显著提升系统性能。
    - 作为自由轮转二极管和或门二极管时,可以在电路设计中实现更加高效的能量管理。
    使用建议
    - 在设计开关电源时,应充分考虑器件的散热设计,以避免过热损坏。
    - 在高温环境中使用时,应注意监测温度,确保不超过最大额定值。
    - 在处理时,应注意防静电,避免静电对器件造成损害。

    兼容性和支持


    兼容性
    - NTS10100EMFS 和 NRVTS10100EMFS 可以与多种电子元器件和其他设备兼容。
    - 它们适用于需要高可靠性的场合,包括汽车和工业应用。
    支持
    - 公司提供技术支持,包括详细的使用说明和技术文档。
    - 如需进一步技术支持,可通过官方网站联系公司技术人员。

    常见问题与解决方案


    1. 问题:如何测试静态正向电压?
    - 解决方案:使用万用表测量正向电压。参考手册中电气特性部分的脉冲测试条件进行测试。

    2. 问题:如何防止静电损坏?
    - 解决方案:使用防静电手套和防静电垫,并在处理器件前进行接地。

    3. 问题:如何选择合适的焊接温度?
    - 解决方案:参考手册中的焊料焊接温度要求,最高不得超过260°C,持续时间不超过10秒。

    总结和推荐


    综上所述,NTS10100EMFS 和 NRVTS10100EMFS 是高性能的沟槽式肖特基整流器,具有低泄漏率、快切换速度和卓越的温度稳定性。它们在多个应用领域都有出色表现,尤其是在开关电源和高频电路中。强烈推荐使用该产品,特别是在需要高可靠性和低功耗的应用中。同时,制造商提供了全面的支持和服务,为用户提供保障。

NRVTS10100EMFST1G参数

参数
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 10A
Ir - 反向电流 50μA
Vr-反向电压 100V
长*宽*高 4.9mm(长度)*5.9mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVTS10100EMFST1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVTS10100EMFST1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVTS10100EMFST1G NRVTS10100EMFST1G数据手册

NRVTS10100EMFST1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.4121 ¥ 3.4156
3000+ $ 0.388 ¥ 3.2154
10500+ $ 0.3525 ¥ 2.921
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 0
直接购买
加入购物车
