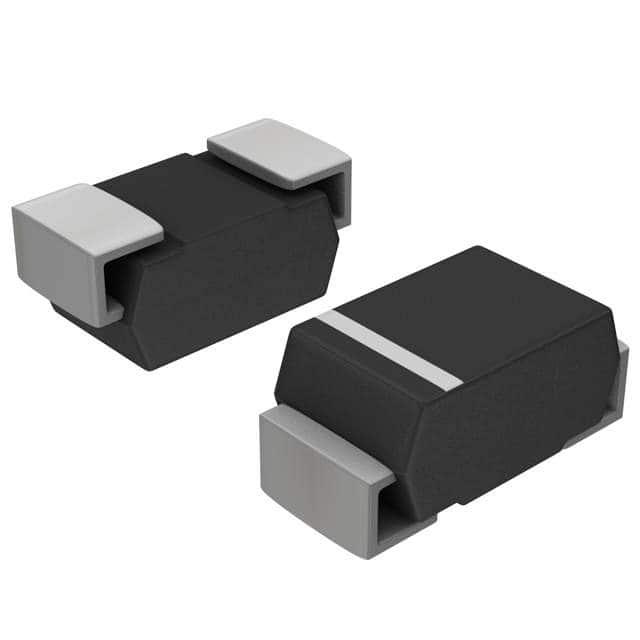

NRVBA120ET3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 20V 40A 500nA 1A SMA(DO-214AC) 贴片安装 4.32mm*2.6mm*2mm
供应商型号: FL-NRVBA120ET3G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBA120ET3G

NRVBA120ET3G概述

    MBRA120E/NRVBA120E/NRVBA120EN 技术手册:表面贴装肖特基功率整流器

    1. 产品简介


    MBRA120E/NRVBA120E/NRVBA120EN 是一款采用肖特基势垒原理制造的金属-硅功率整流器。它具有晶圆外延结构、氧化层钝化及金属覆盖接触层。这些特性使其特别适用于低电压、高频率开关电源、自由轮转二极管以及极性保护二极管等应用场合。

    2. 技术参数


    - 峰值重复反向电压(VRRM):20V
    - 工作峰值反向电压(VRWM):20V
    - 直流阻断电压(VR):20V
    - 平均整流正向电流(IO):1.0A
    - 非重复峰值浪涌电流(IFSM):40A
    - 存储温度(Tstg):-55°C至+150°C
    - 操作结温(TJ):-55°C至+150°C
    - 电压变化率(dv/dt):10,000 V/µs
    - 最大瞬时正向电压(VF)
    - TJ=25°C, IF=0.1A:0.455V
    - TJ=25°C, IF=1.0A:0.530V
    - TJ=25°C, IF=2.0A:0.595V
    - TJ=100°C, IF=0.1A:0.360V
    - TJ=100°C, IF=1.0A:0.455V
    - TJ=100°C, IF=2.0A:0.540V
    - 最大瞬时反向电流(IR)
    - TJ=25°C, VR=20V:10µA
    - TJ=25°C, VR=10V:1.0µA
    - TJ=25°C, VR=5V:0.5µA
    - TJ=100°C, VR=20V:1600µA
    - TJ=100°C, VR=10V:500µA
    - TJ=100°C, VR=5V:300µA

    3. 产品特点和优势


    - 紧凑封装:带有J弯引脚,适合自动化处理
    - 高度稳定:氧化层钝化结
    - 过压保护:通过保护环实现
    - 低泄漏电流:优化以减少泄漏
    - 汽车应用认证:NRVBA前缀适用于汽车和其他需要独特场地和控制变更要求的应用,通过AEC-Q101认证
    - 无铅、无卤素、符合RoHS标准

    4. 应用案例和使用建议


    MBRA120E/NRVBA120E/NRVBA120EN 广泛应用于低电压、高频率的开关电源中,例如:
    - DC-DC转换器:用于提高转换效率。
    - 逆变器:保证逆变器正常运行,提供高效稳定的电力输出。
    - 电池充电电路:确保快速、安全的充电过程。
    使用建议:
    - 在安装时,请注意引脚的方向,确保正确安装以避免损坏。
    - 当使用在高频率应用中时,应考虑散热措施,防止过热损坏。

    5. 兼容性和支持


    MBRA120E/NRVBA120E/NRVBA120EN 可以与其他肖特基二极管和相关的电子元件兼容。厂商提供全面的技术支持和维护服务,包括免费的技术咨询热线和电子邮件支持。

    6. 常见问题与解决方案


    - 问题:安装过程中引脚弯曲。
    - 解决方案:安装前请确保引脚直且干净。

    - 问题:工作过程中出现过热现象。
    - 解决方案:增加散热片或采用外部冷却系统。
    - 问题:正反向电流异常。
    - 解决方案:检查电路连接是否正确,并确保使用适当的输入电压。

    7. 总结和推荐


    MBRA120E/NRVBA120E/NRVBA120EN 在设计上具有紧凑的封装、高稳定性、优化的低泄漏电流和多种防护特性,非常适合各种低电压、高频率的应用。结合厂商提供的支持服务,这是一款值得推荐的产品。无论是设计新的电路还是替换现有的部件,MBRA120E/NRVBA120E/NRVBA120EN 都是一个可靠的选择。

NRVBA120ET3G参数

参数
正向浪涌电流 40A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 20V
反向恢复时间 -
长*宽*高 4.32mm*2.6mm*2mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装
