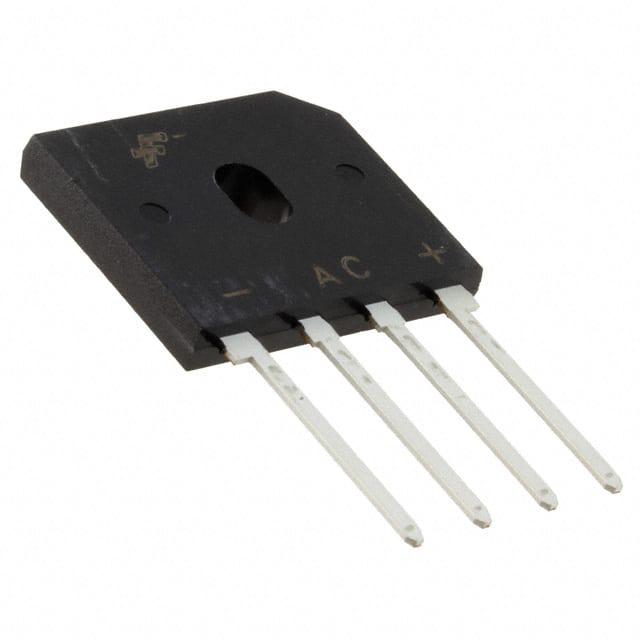

GBU8M

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 8A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBU 4L封装, 通孔安装
供应商型号: GBU8M
供应商: 云汉优选
标准整包数: 240
ON SEMICONDUCTOR 整流二极管/整流桥 GBU8M

GBU8M概述


    产品简介


    桥式整流器(Bridge Rectifiers)是一种常用的电子元器件,广泛应用于电源转换电路中,负责将交流电转换为直流电。常见的桥式整流器系列包括GBU8A到GBU8M,这些型号提供了不同的额定电压和电流等级,以适应各种应用场景的需求。桥式整流器通常用于家电、工业设备、通信设备以及其他需要高效能量转换的应用场合。

    技术参数


    - 最大重复反向电压 (VRRM):8A型为50V,8B型为100V,8D型为200V,8G型为400V,8J型为600V,8K型为800V,8M型为1000V。
    - 最大有效桥接输入电压 (VRMS):8A型为35V,8B型为70V,8D型为140V,8G型为280V,8J型为420V,8K型为560V,8M型为700V。
    - 直流反向电压 (VR):同最大重复反向电压 (VRRM)。
    - 平均整流正向电流 (IF(AV)):TA=100°C时为8.0A,TA=45°C时为6.0A。
    - 非重复峰值正向浪涌电流 (IFSM):8.3ms单半正弦波下为200A。
    - 存储温度范围 (TSTG):-55°C至+150°C。
    - 工作结温 (TJ):-55°C至+150°C。
    - 热阻 (RJA, RJD):每腿从结到环境的热阻为18°C/W,从结到外壳的热阻为3°C/W。
    - 典型正向电压 (VF):每个元件为1.0V。
    - 典型反向电流 (IR):TA=25°C时为5.0μA,TA=100°C时为500μA。
    - I2t 熔断等级:小于8.35ms时为166A2s。

    产品特点和优势


    1. 玻璃钝化结:提高了设备的可靠性和寿命。
    2. 高峰值过载能力:能够承受高达200A的瞬态浪涌电流。
    3. 可靠的低成本结构:采用模制塑料技术制造,确保经济实惠且耐用。
    4. 适用于印刷电路板:设计符合PCB装配要求,便于集成到现有系统中。
    5. UL认证:产品通过UL认证,保证了安全性和可靠性。

    应用案例和使用建议


    应用案例
    桥式整流器广泛应用于家用电器、工业控制设备、通信设备及计算机外围设备。例如,在空调、洗衣机、电视等家电设备中,它们负责将市电转换成内部所需的直流电。
    使用建议
    - 环境选择:确保设备在指定的存储和工作温度范围内运行,避免极端环境导致性能下降。
    - 散热管理:使用适当的散热措施,如安装散热片或优化PCB布局,以防止因过热而损坏。
    - 测试验证:对于特定应用,建议在初步使用前进行完整的电气测试,确保所有电气特性符合预期。

    兼容性和支持


    - 兼容性:GBU8A到GBU8M系列兼容多种标准PCB组装工艺,适用于广泛的应用环境。
    - 支持服务:ON Semiconductor提供全面的技术支持,包括在线文档、技术论坛和销售代表支持。产品可通过其官方网站获取详细的电气特性和机械图纸。

    常见问题与解决方案


    1. 问题:设备在高温环境下工作时温度过高。
    - 解决方案:确保良好的散热设计,如添加散热片,保持设备在规定的工作温度范围内运行。
    2. 问题:设备在高负载条件下出现异常电流。
    - 解决方案:检查负载情况,确保不超过设备的额定电流限制。必要时,升级为更高额定电流的设备。
    3. 问题:设备在安装后无法正常工作。
    - 解决方案:检查安装步骤是否正确,包括焊接质量和线路连接,确保没有短路或断线现象。

    总结和推荐


    桥式整流器GBU8A至GBU8M系列具有出色的电气性能和可靠的稳定性,是各类电力转换应用的理想选择。其独特的玻璃钝化结和高峰值过载能力使其在市场上具有较强的竞争力。考虑到其适用范围广、易于集成以及可靠的支持服务,强烈推荐在多种应用场景中使用这些产品。无论是家电、工业设备还是通信设备,GBU8A至GBU8M系列都是值得信赖的选择。

GBU8M参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 200A
配置
If - 正向电流 8A
22.3mm(Max)
3.56mm(Max)
18.8mm(Max)
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU8M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GBU8M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GBU8M GBU8M数据手册

GBU8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 6.3563
480+ ¥ 6.0003
960+ ¥ 5.8986
1920+ ¥ 5.7969
库存: 1500
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 1525.51
