NRVBA140T3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 30A 500μA 1A 独立式 SMA(DO-214AC) 贴片安装 4.32mm*2.6mm*2.1mm
供应商型号: FL-NRVBA140T3G
供应商: 海外现货
标准整包数: 1

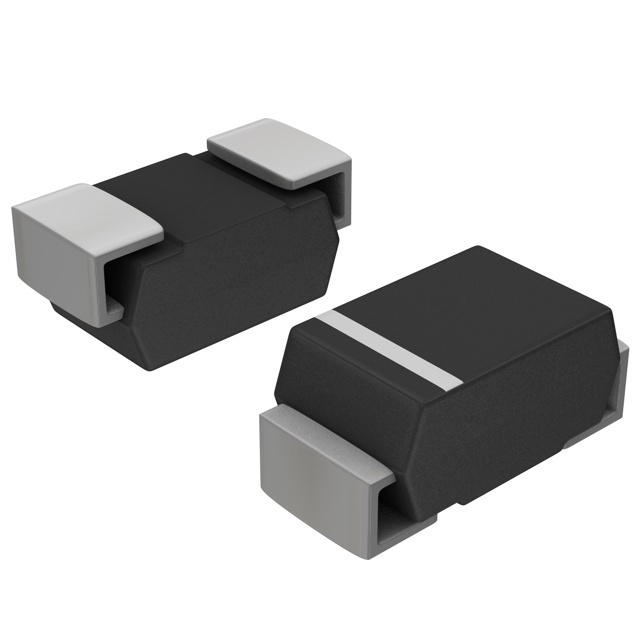

ON SEMICONDUCTOR 整流二极管/整流桥 NRVBA140T3G

NRVBA140T3G概述

    NRVBA140T3G Schottky Power Rectifier 技术手册解析

    产品简介


    NRVBA140T3G 是一款采用表面贴装技术(Surface Mount)的肖特基势垒二极管,适合于低电压高频率整流应用。它具有小巧紧凑的设计,特别适用于空间和重量要求严格的应用场景。该二极管使用了先进的几何结构,包括外延层构造、氧化物钝化和金属覆盖接触层,以确保高稳定性。作为自由轮转和反向保护二极管,它能显著提高系统的整体效率。

    技术参数


    - 额定电压 (VRRM):40 V
    - 最大正向电流 (IFRM):2.0 A(重复)
    - 峰值浪涌电流 (IFSM):30 A
    - 工作温度范围 (TJ):-55°C 至 +125°C
    - 最大结到引脚热阻 (RθJL):35°C/W
    - 最大结到环境热阻 (RθJA):86°C/W
    - 正向电压降 (VF):在25°C时为0.55V,在100°C时为0.74V
    - 最大反向漏电流 (IR):在25°C时为0.5 mA,在100°C时为4.0 mA

    产品特点和优势


    1. 小型紧凑封装:采用J形弯引脚,便于自动化处理。
    2. 高稳定性的氧化物钝化结:提供了出色的稳定性。
    3. 非常低的正向压降:有助于降低功耗。
    4. 引脚指示:通过塑料体上的凹槽或极性带指示阴极。
    5. 无铅设计:符合环保标准。

    应用案例和使用建议


    - 应用案例:适用于低电压、高频率整流场合,如电源转换器和开关电源。
    - 使用建议:在高温环境下使用时应注意散热,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:与现有的表面贴装技术兼容,易于集成到现有系统中。
    - 支持:ON Semiconductor 提供详细的技术支持和维护服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题:高温下运行时,设备可能过热。
    - 解决方案:加强散热措施,确保周围环境温度控制在合适范围内。
    - 问题:长时间使用后,反向漏电流增大。
    - 解决方案:定期检查设备状态,必要时更换二极管以确保正常运行。

    总结和推荐


    NRVBA140T3G 肖特基势垒二极管是一款高性能、可靠且易于集成的产品。它的低正向压降和高稳定性使其在多种应用场景中表现出色。我们强烈推荐该产品用于需要高效能量转换的应用中。无论是开发新的电子产品还是替换旧的组件,NRVBA140T3G 都是理想的选择。

NRVBA140T3G参数

参数
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
长*宽*高 4.32mm*2.6mm*2.1mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

NRVBA140T3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBA140T3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBA140T3G NRVBA140T3G数据手册

NRVBA140T3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8073 ¥ 6.8378
库存: 5000
起订量: 738 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.83
直接购买
加入购物车
