MUN2211T3G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 250mV@ 300µA,10mA NPN - Pre-Biased 338mW 500nA 50V 100mA SC-59 贴片安装 2.9mm*1.5mm*1.09mm
供应商型号: EUR-MUN2211T3G
供应商: 海外现货
标准整包数: 9600

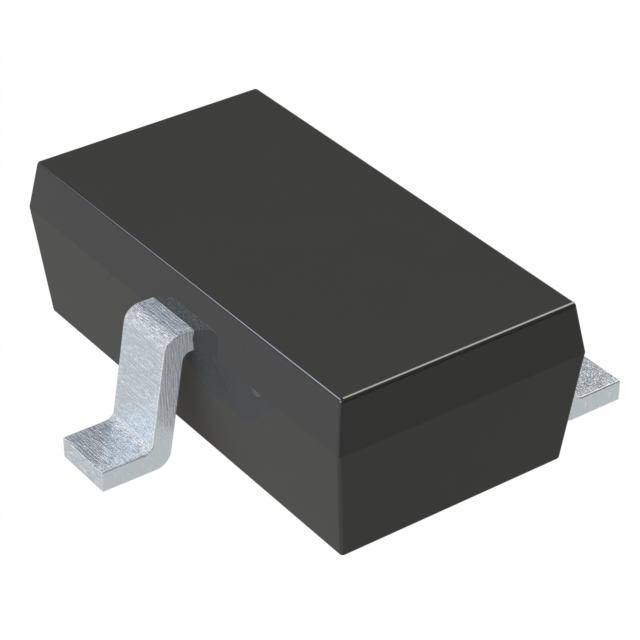

ON SEMICONDUCTOR 三极管(BJT) MUN2211T3G

MUN2211T3G概述


    产品简介


    产品名称:数字晶体管(Bias Resistor Transistor, BRT)
    数字晶体管系列旨在取代单一器件及其外部电阻偏置网络。BRT由单个晶体管和集成的两个电阻网络组成,包括串联基极电阻和基极-发射极电阻。这种设计减少了系统的成本和板级空间占用,使得电路设计更为简单。

    技术参数


    - 最大额定值
    - 集电极-基极电压(VCBO):50 Vdc
    - 集电极-发射极电压(VCEO):50 Vdc
    - 集电极电流(连续):100 mA
    - 输入正向电压(VIN(fwd)):40 Vdc
    - 输入反向电压(VIN(rev)):10 Vdc
    - 热特性(不同封装)
    - 降额曲线:根据温度的变化,需要减小功率消耗以确保器件正常工作。
    - 电气特性(典型值)
    - 断态集电极-基极截止电流(VCB = 50 V,IE = 0):ICBO ≤ 100 nA
    - 断态集电极-发射极截止电流(VCE = 50 V,IB = 0):ICEO ≤ 500 nA
    - 通态直流增益(IC = 5.0 mA,VCE = 10 V):hFE ≥ 35

    产品特点和优势


    - 简化电路设计:集成的电阻网络减少了外部组件的需求,使得电路更加紧凑和可靠。
    - 减少板级空间:通过将电阻网络集成到一个设备中,可以显著节省电路板的空间。
    - 减少组件数量:消除了外置电阻网络,降低了整体组件数量。
    - 符合标准:适用于汽车及其他应用要求特定标识和控制变更要求,AEC-Q101认证。

    应用案例和使用建议


    这些数字晶体管被广泛应用于各种电子产品中,如电源管理、信号放大和开关电路等。根据不同的应用场景,可以采用不同的封装形式,例如SC-75、SC-59、SOT-23、SC-70/SOT-323、SOT-723和SOT-1123。具体使用时,建议关注散热设计以确保器件稳定运行。对于高功耗应用,需确保合理的散热措施,例如增加散热片或使用高效散热材料。

    兼容性和支持


    该产品与多种封装和标准兼容,提供全面的技术文档和应用指南,确保用户能够顺利进行安装和调试。此外,制造商提供了相应的技术支持和售后服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 问:如何确定适当的散热措施?
    - 答:可以通过查看器件的热特性参数,例如热阻抗,来选择合适的散热方案。同时,确保足够的散热面积,尤其是在高功率应用中。
    2. 问:产品工作温度范围是多少?
    - 答:该产品的结温和存储温度范围为-55°C至+150°C。

    总结和推荐


    总体而言,这款数字晶体管具有显著的优点,特别是在电路设计、成本和可靠性方面。其独特的集成化设计和广泛的应用范围使其成为众多电子应用的理想选择。考虑到其在复杂应用中的表现和可靠性,强烈推荐用于各类电子系统的设计和实现。
    希望以上内容对您有所帮助!如果需要进一步的信息或具体的应用建议,请随时联系。

MUN2211T3G参数

参数
VCEO-集电极-发射极最大电压 50V
最大功率耗散 338mW
配置 独立式
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
晶体管类型 NPN - Pre-Biased
集电极截止电流 500nA
最大集电极发射极饱和电压 250mV@ 300µA,10mA
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 300µA,10mA
集电极电流 100mA
长*宽*高 2.9mm*1.5mm*1.09mm
通用封装 SC-59
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MUN2211T3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MUN2211T3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR MUN2211T3G MUN2211T3G数据手册

MUN2211T3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9600+ $ 0.0345 ¥ 0.2915
20000+ $ 0.0345 ¥ 0.2915
库存: 9600
起订量: 9600 增量: 9600
交货地:
最小起订量为:9600
合计: ¥ 2798.4
