FFSD1065B

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 45A 0μs 40μA 13.5A D-PAK,TO-252 贴片安装
供应商型号: FFSD1065B
供应商: 国内现货
标准整包数: 1

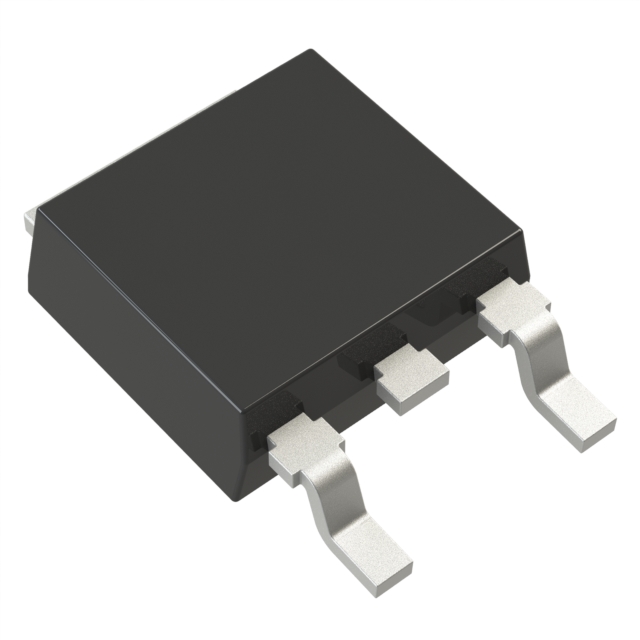

ON SEMICONDUCTOR 整流二极管/整流桥 FFSD1065B

FFSD1065B概述

    硅碳化物(SiC)肖特基二极管技术手册

    产品简介


    硅碳化物(SiC)肖特基二极管采用全新技术,相比传统的硅二极管具有更优异的开关性能和更高的可靠性。它广泛应用于各类电源转换电路、开关电源(SMPS)、太阳能逆变器及不间断电源(UPS)等场合。由于其独特的性能,SiC肖特基二极管被认为是下一代功率半导体的理想选择。

    技术参数


    以下是该产品的主要技术参数:
    - 额定值:
    - 最大反向重复电压 (VRRM):650V
    - 单脉冲雪崩能量 (EAS):49mJ
    - 持续整流正向电流 (IF):
    - TC < 150°C 时:10A
    - TC < 135°C 时:13.5A
    - 非重复峰值正向浪涌电流:
    - TC = 25°C 时:650A
    - TC = 150°C 时:570A
    - 非重复正向浪涌电流:
    - TC = 25°C 时:45A
    - 功耗 (Ptot):
    - TC = 25°C 时:98W
    - TC = 150°C 时:16W
    - 工作和存储温度范围 (TJ, TSTG):-55°C 至 +175°C
    - 安装扭矩 (M3 螺丝):60 Ncm
    - 热特性:
    - 热阻 (RθJC):1.53°C/W
    - 电气特性:
    - 正向电压 (VF):
    - IF = 10A, TC = 25°C 时:1.38V
    - IF = 10A, TC = 125°C 时:1.6V
    - IF = 10A, TC = 175°C 时:1.72V
    - 反向电流 (IR):
    - VR = 650V, TC = 25°C 时:0.5µA 至 40µA
    - VR = 650V, TC = 125°C 时:1µA 至 80µA
    - VR = 650V, TC = 175°C 时:2µA 至 160µA
    - 总电容性充电量 (QC):
    - VR = 400V 时:25nC
    - 电容 (C):
    - VR = 1V, f = 100kHz 时:424pF
    - VR = 300V, f = 100kHz 时:39pF
    - VR = 600V, f = 100kHz 时:35pF

    产品特点和优势


    这款SiC肖特基二极管具备多个独特的功能和优势,使其在多种应用中表现出色:
    - 最高结温可达175°C,使其适用于高温环境下。
    - 高雪崩能量等级,达到49mJ,具备优秀的抗浪涌能力。
    - 正向电压低且受温度影响小,保证了出色的电气性能。
    - 无反向恢复/无正向恢复特性,进一步提升效率。
    - 具备无铅、无卤素和RoHS认证,符合环保要求。
    这些特性使得SiC肖特基二极管在电力系统中具有较高的效率、更快的工作频率、更高的功率密度、更低的电磁干扰(EMI)以及较小的系统尺寸和成本。

    应用案例和使用建议


    根据手册提供的应用场景,SiC肖特基二极管可以广泛应用于通用电源转换电路、开关电源、太阳能逆变器以及不间断电源等领域。对于实际使用,以下是一些建议:
    - 选择合适的散热设计:由于高功率密度特性,需要确保良好的散热设计以维持设备正常运行。
    - 避免长时间过载运行:长时间过载会增加功耗,导致设备损坏。
    - 正确处理静态特性参数:在不同温度条件下,注意正向电压的变化。

    兼容性和支持


    SiC肖特基二极管采用DPAK封装,适用于多种电路板设计。ON Semiconductor公司为该产品提供技术支持和售后服务。用户可以通过访问ON Semiconductor官网获取更多产品文档和支持资源。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:如何确定二极管的最大结温?
    - 解答: 查看技术手册中的绝对最大额定值部分,其中显示最大结温为175°C。

    - 问题:如何测量二极管的电容值?
    - 解答: 使用电容表或LCR测试仪在指定的电压和频率下进行测量。

    - 问题:设备出现过热现象怎么办?
    - 解答: 重新检查散热设计并增加散热片或风扇以改善散热效果。

    总结和推荐


    SiC肖特基二极管凭借其卓越的电气性能和可靠性,在电源转换和开关电源应用中表现出色。该产品特别适合于需要高效、高可靠性的场合。总体而言,强烈推荐使用这款产品以提升系统的整体性能和效率。

FFSD1065B参数

参数
Ir - 反向电流 40μA
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 45A
配置 -
If - 正向电流 13.5A
通用封装 D-PAK,TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FFSD1065B厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSD1065B数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSD1065B FFSD1065B数据手册

FFSD1065B封装设计

查看详情并下载
Symbol
Footprint
3D Model
