首页  >  产品百科  >  MJW21195

MJW21195

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: PNP 200W 5V 100μA 400V 250V 16A TO-247-3 通孔安装 16.26mm*5.3mm*21.08mm
供应商型号: LDL-MJW21195
供应商: 海外现货
标准整包数: 1

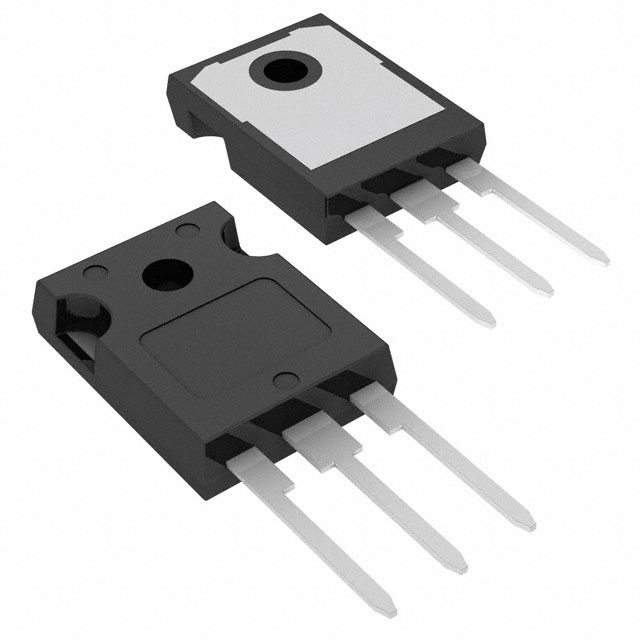

ON SEMICONDUCTOR 三极管(BJT) MJW21195

MJW21195概述

    # 高性能硅功率晶体管:MJW21195 和 MJW21196

    产品简介


    MJW21195 和 MJW21196 是安森美半导体(ON Semiconductor)推出的高性能硅功率晶体管,采用穿孔发射极(Perforated Emitter)技术设计。这两种型号分别为PNP型(MJW21195)和NPN型(MJW21196),特别适用于高功率音频输出、磁盘头定位器以及线性电路等领域。产品具有出色的电流增益线性度、低总谐波失真以及高安全工作区(SOA)性能,是专业音频设备、工业控制和汽车电子的理想选择。

    技术参数


    以下是MJW21195和MJW21196的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极电压(IC=100mAdc, IB=0) | 250 Vdc |
    | 集电极-基极电压(VCBO) | 400 Vdc |
    | 发射极-基极电压(VEBO) | 5.0 Vdc |
    | 集电极最大连续电流(IC) 16 | 30 | Adc |
    | 基极最大连续电流(IB) 5.0 Adc |
    | 最大功耗(@TC=25°C) 200 W |
    | 热阻抗(结到壳体RθJC) 0.7 °C/W |
    | 热阻抗(结到环境RθJA) 40 °C/W |
    此外,这些晶体管具备出色的动态特性,例如总谐波失真(THD)低至0.08%,频率响应高达4MHz。其高可靠性和宽广的工作温度范围(-65°C至+150°C)使其适用于严苛的工业环境。

    产品特点和优势


    1. 低总谐波失真(THD):典型值为0.08%,适合对音质要求极高的音频放大器。
    2. 高DC电流增益(hFE):最小值可达20(IC=8Adc, VCE=5Vdc),确保放大效果显著。
    3. 卓越的增益线性:保证输出信号的一致性和精确性。
    4. 宽广的安全工作区(SOA):能够承受高达2.25A、80V的短时间峰值负载。
    5. 环保设计:提供无铅封装选项,符合RoHS标准。

    应用案例和使用建议


    应用案例
    1. 高保真音频系统:作为前级或后级放大器,用于驱动扬声器。
    2. 磁盘头定位器:利用其高精度和快速响应能力,精确控制机械部件。
    3. 线性电源和线性稳压器:通过其稳定的电流和电压特性,实现高效能的电力转换。
    使用建议
    - 匹配使用:若需提高整体性能,可以考虑将MJW21195和MJW21196以互补的方式成对使用,尤其在高精度需求的应用中。
    - 散热管理:由于功耗较高,建议使用良好的散热片或液冷装置以避免过热。
    - 测试环境:在不同工作条件下验证其性能表现,以确保满足实际需求。

    兼容性和支持


    - 兼容性:与行业标准的TO-247封装兼容,可直接替换同规格的其他晶体管。
    - 支持:安森美半导体提供了详尽的技术文档和在线技术支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致设备失效 | 检查散热装置是否正常工作,并增加散热面积。 |
    | 输出信号失真 | 调整输入信号幅度或检查连接线路是否存在干扰。 |
    | 频率响应不足 | 检查外围电路电容值是否合理,必要时调整匹配电阻。 |

    总结和推荐


    总体来看,MJW21195和MJW21196是高性能硅功率晶体管领域的佼佼者。它们凭借出色的性能指标、稳定的工作特性和广泛的应用范围,成为许多高端电子设备的理想选择。如果您正在寻找能够在高功率和高精度环境中工作的晶体管,我们强烈推荐使用MJW21195和MJW21196。
    如需进一步技术支持或订购样品,请访问安森美半导体官网或联系当地销售代表。

MJW21195参数

参数
集电极电流 16A
最大集电极发射极饱和电压 3@ 3.2A,16A
晶体管类型 PNP
配置 独立式
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 400V
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 250V
集电极截止电流 100μA
最大功率耗散 200W
长*宽*高 16.26mm*5.3mm*21.08mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

MJW21195厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MJW21195数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR MJW21195 MJW21195数据手册

MJW21195封装设计

查看详情并下载
Symbol
Footprint
3D Model
