FES6D

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 200V 80A 45ns 2μA 6A 双anodecommoncathode TO-277-3 贴片安装
供应商型号: CY-FES6D
供应商: Avnet
标准整包数: 1

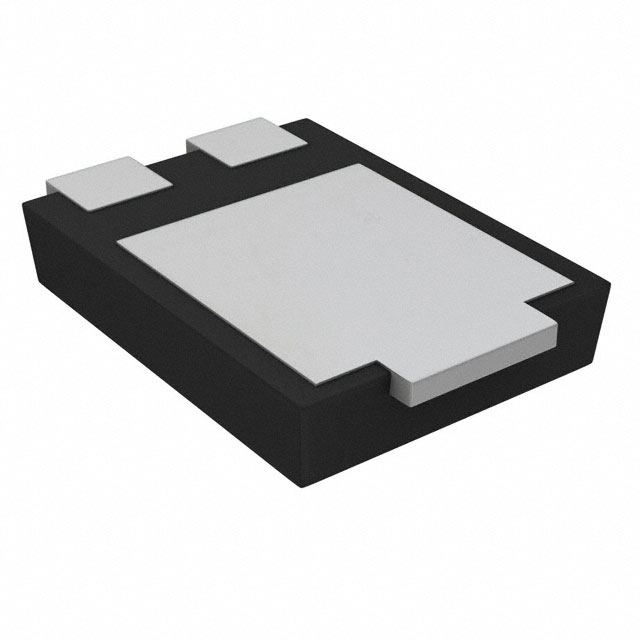

ON SEMICONDUCTOR 整流二极管/整流桥 FES6D

FES6D概述

    超快整流二极管:FES6系列

    产品简介


    超快整流二极管FES6系列(包括FES6D、FES6G、FES6J)是面向高效率电源转换需求设计的表面贴装型电子元器件。这些二极管以其极低的高度、超快恢复时间和低导通电压等特点著称,适用于多种工业应用。它们广泛应用于开关电源、逆变器和充电器等领域,提供可靠的整流性能和高效的能量转换。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 重复峰值反向电压 | VRRM | 200 - 600 | V |
    | 平均正向整流电流 | IF(AV) | 6 | A |
    | 峰值正向浪涌电流 | IFSM | 80 | A |
    | 最大瞬时正向电压 | VF | 1.05 - 2.2 | V |
    | 最大反向漏电流 | IR | 2 - 500 | μA |
    | 典型结电容 | CJ | 45 - 60 | pF |
    | 典型反向恢复时间 | Trr | 25 - 45 | ns |

    产品特点和优势


    - 非常低的外形高度:典型高度为1.1毫米,适合紧凑设计。
    - 超快恢复时间:提高电路效率和降低损耗。
    - 低导通电压降:减少能量损失,提高能效。
    - 低热阻:改善散热性能,增强稳定性。
    - 稳定的操作温度范围:可在工业级温度范围内稳定工作,从-55°C到175°C。
    - RoHS符合标准:绿色环保材料,符合环保要求。
    - 汽车和特殊应用:带有NRV前缀,通过AEC-Q101认证,适用于汽车和其他对质量控制要求严格的应用。

    应用案例和使用建议


    - 开关电源:用于高频开关电源的设计中,降低开关损耗,提高效率。
    - 逆变器和充电器:用于电动汽车的充电系统中,提供高效能整流。
    - 储能系统:在储能系统的充放电过程中,快速整流可以减少能量转换过程中的能量损失。
    使用建议:
    - 确保电路设计时留有足够的散热空间,以避免过热现象。
    - 在高频应用中,注意导线布局,减少杂散电感的影响。

    兼容性和支持


    - 封装类型:TO-277 3L(含DAP选项)。
    - 供应商支持:提供详尽的技术文档和专业的技术支持服务。

    常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据所需的工作电压(VRRM)和电流等级(IF(AV))选择适当的型号。
    - Q: 反向恢复时间太长怎么办?
    - A: 检查电路设计是否有电磁干扰问题,必要时增加外部缓冲电路来缩短恢复时间。
    - Q: 导通电压降偏高?
    - A: 确认电路中电流的稳定性和负载状态,考虑外部散热措施,如加装散热片。

    总结和推荐


    超快整流二极管FES6系列凭借其卓越的性能和可靠性,在工业和汽车应用领域具有显著的竞争优势。它不仅能提升电路的整体效率,还能确保在极端环境下的稳定运行。我们强烈推荐在需要高性能整流解决方案的应用中采用FES6系列二极管。

FES6D参数

参数
If - 正向电流 6A
Ir - 反向电流 2μA
Vr-反向电压 200V
反向恢复时间 45ns
正向浪涌电流 80A
配置 双anodecommoncathode
通用封装 TO-277-3
安装方式 贴片安装
包装方式 卷带包装

FES6D厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FES6D数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FES6D FES6D数据手册

FES6D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3081 ¥ 2.652
500+ $ 0.3053 ¥ 2.6279
1000+ $ 0.2967 ¥ 2.5074
5000+ $ 0.2967 ¥ 2.5074
库存: 14248
起订量: 378 增量: 1
交货地:
最小起订量为:300
合计: ¥ 795.6
