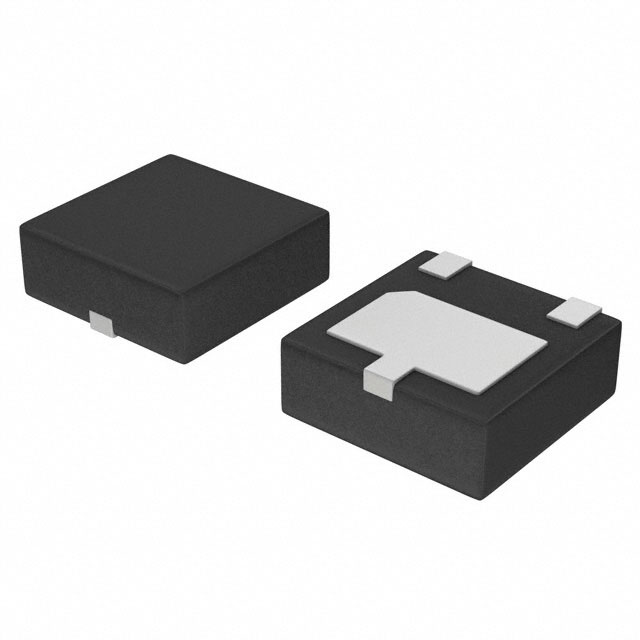

NSS40501UW3T2G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 150mV@ 400mA,4A NPN 1.5W 6V 100nA 40V 40V 5A DFN 贴片安装 2mm*2mm*750μm
供应商型号: CY-NSS40501UW3T2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) NSS40501UW3T2G

NSS40501UW3T2G概述

    NSS40501UW3, NSV40501UW3:40 V, 5.0 A, 低饱和电压NPN晶体管

    1. 产品简介


    NSS40501UW3和NSV40501UW3是ON Semiconductor公司e2PowerEdge系列的一部分,专为低电压、高速开关应用而设计。这些器件采用超低饱和电压(VCE(sat))和高电流增益能力,特别适用于便携式和电池供电的产品,如手机、PDA、计算机、打印机、数码相机和MP3播放器等。它们还用于汽车行业的气囊部署和仪表盘控制,以及磁存储产品的低压电机控制。

    2. 技术参数


    - 最大额定值:
    - 集电极-发射极电压(VCEO):40 V
    - 集电极-基极电压(VCBO):40 V
    - 发射极-基极电压(VEBO):6.0 V
    - 连续集电极电流(IC):5.0 A
    - 峰值集电极电流(ICM):7.0 A
    - 静电放电(ESD):HBM类3B,MM类C
    - 热特性:
    - 总器件耗散(TA = 25°C):875 mW
    - 热阻(Junction-to-Ambient):143 °C/W
    - 电气特性:
    - 最大工作温度范围:TJ, Tstg = -55°C 到 +150°C

    3. 产品特点和优势


    - 环保材料:无铅,卤素自由/BFR自由,符合RoHS标准。
    - 高电流增益:允许直接从电源管理单元(PMU)的控制输出驱动。
    - AEC-Q101认证:适用于汽车及其他严格要求的应用。
    - 超低饱和电压:降低功耗,提高效率。

    4. 应用案例和使用建议


    NSS40501UW3和NSV40501UW3常用于DC-DC转换器和便携式电池供电设备的电源管理。例如,在手机和PDA的电池管理电路中,这些器件可以确保高效且稳定的能量供应。在汽车行业中,它们可用于安全关键系统如气囊部署,以确保可靠性和快速响应。
    使用建议:
    - 在高频应用中,注意控制输入和输出电容,以避免信号失真。
    - 在高温环境下,确保适当的散热措施,防止过热。

    5. 兼容性和支持


    NSS40501UW3和NSV40501UW3具有良好的兼容性,可与其他电子元器件轻松集成。ON Semiconductor提供全面的技术支持,包括在线资源、电话和技术支持热线。

    6. 常见问题与解决方案


    - 问题1:如何判断器件是否损坏?
    - 解决方案:使用万用表测量集电极和发射极之间的电阻,如果读数接近零,则可能损坏。

    - 问题2:如何正确焊接器件?
    - 解决方案:确保焊接时温度和时间控制得当,避免过热导致器件损坏。

    7. 总结和推荐


    NSS40501UW3和NSV40501UW3是高性能的NPN晶体管,具有低饱和电压和高电流增益。它们非常适合需要高效能、紧凑尺寸和可靠性的应用。建议在需要低功耗和高效率的场合中使用。总体而言,这是一款值得推荐的产品,尤其适合于现代便携式和电池供电设备的设计。

NSS40501UW3T2G参数

参数
VCEO-集电极-发射极最大电压 40V
晶体管类型 NPN
VCBO-最大集电极基极电压 40V
VEBO-最大发射极基极电压 6V
配置 独立式
最大集电极发射极饱和电压 150mV@ 400mA,4A
最大功率耗散 1.5W
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 400mA,4A
集电极截止电流 100nA
集电极电流 5A
长*宽*高 2mm*2mm*750μm
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
