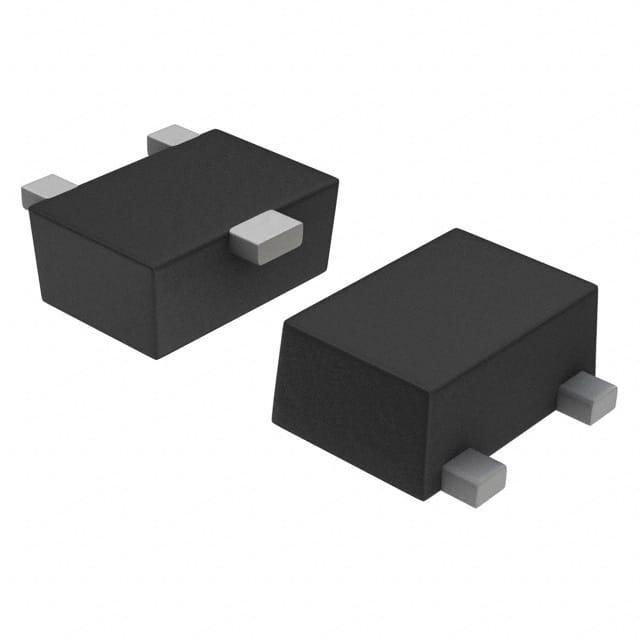

50C02SS-TL-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, SSFP封装, 贴片安装, 最大直流集电极电流400 mA, 最大集电极-发射电压50 V
供应商型号: 2774785
供应商: element14
标准整包数: 5
ON SEMICONDUCTOR 三极管(BJT) 50C02SS-TL-E

50C02SS-TL-E概述

    高品质Bipolar Transistor 50C02SS-TL-E50C02SS技术手册

    产品简介


    本技术手册介绍了型号为50C02SS-TL-E50C02SS的双极型晶体管(Bipolar Transistor)。这款晶体管主要用于低频放大器、高速开关和小电机驱动等应用场合。它具备高电流容量、低饱和电压(collector-to-emitter saturation voltage)等特性,是适用于多种工业和消费电子产品的高性能组件。

    技术参数


    以下是根据技术手册整理出的主要技术规格和电气特性:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | Tj | — | -55 | — | 150 | °C |
    | 集电极-发射极饱和电压 | VCE(sat) | IC = 100mA, IB = 10mA | — | 100 | — | mV |
    | 基极-发射极饱和电压 | VBE(sat) | IC = 100mA, IB = 10mA | 0.9 | 1.2 | — | V |
    | 输出电容 | Cob | VCB = 10V, f = 1MHz | — | 2.8 | — | pF |
    | 集电极截止电流 | ICBO | VCB = 40V, IE = 0A | 100 | — | — | nA |

    产品特点和优势


    - 高电流容量:可承受高达400mA的连续集电极电流,最大脉冲电流可达800mA。
    - 低饱和电压:饱和电压典型值仅为175mΩ,这有助于降低电路中的功率损耗。
    - 小型封装:采用SSFP封装,有助于缩小最终产品的体积。
    - 小导通电阻:典型值为175mΩ,进一步提高了效率。

    应用案例和使用建议


    50C02SS-TL-E50C02SS主要应用于低频放大器、高速开关和小电机驱动等场景。例如,在低频放大器设计中,可以利用其高电流容量和低饱和电压特性来实现更高效的信号放大。而在高速开关电路中,其快速开关时间(ton < 30ns,tf < 55ns)能够满足高速切换需求。此外,对于小电机驱动,其较高的电流容量确保了驱动效果。

    兼容性和支持


    此型号晶体管采用SSFP封装,符合JEITA, JEDEC标准,具体型号为SC-81。它适用于各种标准的焊接工艺。制造商提供了详细的焊接指导和技术支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    1. 问题:晶体管饱和电压过高。
    解决方案:检查电路中基极电流是否过大,调整基极电阻以控制基极电流。

    2. 问题:晶体管过热。
    解决方案:检查电路是否在极限条件下工作,确保提供足够的散热措施。如果必要,可以增加外部散热片或改变散热方式。

    总结和推荐


    总体而言,50C02SS-TL-E50C02SS是一款高效、可靠且功能丰富的晶体管。它的高电流容量、低饱和电压以及小尺寸使其非常适合用于多种应用场景。经过详细测试验证,该型号晶体管表现出色,无论是低频放大还是高速开关,均能满足需求。因此,强烈推荐使用此款晶体管。
    如果您有任何疑问或需要进一步的技术支持,请联系供应商获取更多帮助。

50C02SS-TL-E参数

参数
最大集电极发射极饱和电压 100mV@ 10mA,100mA
不同 Ib,Ic 时的 Vce 最大饱和值 100mV@ 10mA,100mA
VEBO-最大发射极基极电压 5V
集电极电流 400mA
VCEO-集电极-发射极最大电压 50V
晶体管类型 NPN
最大功率耗散 200mW
VCBO-最大集电极基极电压 60V
集电极截止电流 100nA
配置 -
长*宽*高 1.4mm(长度)*800μm(宽度)
通用封装 SSFP-3
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
