US1AFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50V 30A 50ns 5μA 1A 独立式 SOD-123FA 贴片安装
供应商型号: CY-US1AFA
供应商: Avnet
标准整包数: 1

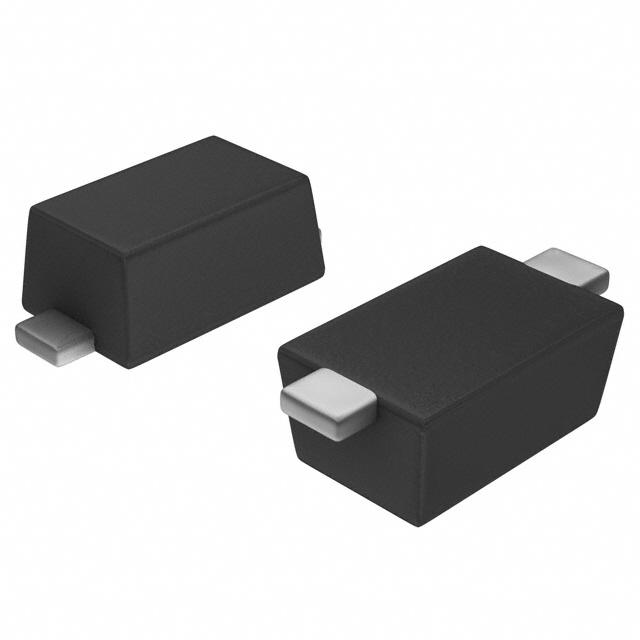

ON SEMICONDUCTOR 整流二极管/整流桥 US1AFA

US1AFA概述

    超快表面贴装整流器技术手册

    产品简介


    超快表面贴装整流器(US1AFA-US1MFA)是半导体组件行业的一类高性能产品。这些整流器广泛应用于需要快速响应时间的场合,如电源转换、电机控制及照明系统。它们采用玻璃钝化芯片接合技术,提供低功率损耗、高效率和快速开关特性。

    技术参数


    - 最大重复峰值反向电压(VRRM):50至1000伏(根据型号不同而变化)
    - 交流反向电压(VRMS):35至700伏
    - 直流阻断电压(VR):50至1000伏
    - 平均正向整流电流(IF(AV)):1安培
    - 峰值正向浪涌电流(IFSM):30安培(8.3毫秒半正弦波叠加在额定负载上)
    - 工作结温范围(TJ):-55℃至+150℃
    - 存储温度范围(TSTG):-55℃至+150℃
    - 典型热阻(JL和JA):21℃/W 和 153℃/W(器件安装在最小焊盘上)
    - 最大瞬态正向电压(VF):0.95至1.90伏(视型号不同)
    - 最大反向电流(IR):在额定VR时为5微安(TJ = 25℃),150微安(TJ = 125℃)
    - 典型结电容(CJ):20至15皮法(在4.0伏电压,1.0兆赫频率下测试)
    - 最大反向恢复时间(Trr):50至75纳秒

    产品特点和优势


    - 玻璃钝化芯片接合:提高了产品的可靠性和耐用性。
    - 低功率损耗和高效率:适合节能应用。
    - 快速开关特性:适合需要高速响应的应用场景。
    - 高浪涌容量:增强了对电流突变的耐受能力。
    - UL 94V-0可燃性等级:保证了更高的安全标准。
    - 符合RoHS、无铅、无卤素标准:满足环保要求。
    - 汽车级应用认证:通过AEC-Q101认证,适合汽车和其他高可靠性需求的应用。

    应用案例和使用建议


    - 电源转换:用于高效DC到DC转换器中。
    - 电机控制:确保快速响应的电机控制系统。
    - 照明系统:适用于需要高速整流的应用。
    使用建议:
    - 在选择型号时,考虑其最大反向电压和平均正向电流,确保满足具体应用的需求。
    - 在高频应用场景中,注意其典型结电容可能带来的影响,以避免不必要的损耗。
    - 确保合适的散热设计,特别是对于高电流应用。

    兼容性和支持


    - 封装:SOD-123FL
    - 包装方式:3,000个/卷轴(带和卷)
    - 支持服务:提供技术文档和热线支持,包括北美、欧洲、中东和非洲地区的技术支持。

    常见问题与解决方案


    - 问题1:整流器在高温环境下工作不稳定。
    - 解决办法:确保适当的散热措施,参考绝对最大额定值中的结温范围进行设计。
    - 问题2:反向恢复时间较长。
    - 解决办法:检查是否在额定条件下操作,并确保输入信号符合典型应用的要求。
    - 问题3:电流突变时出现异常。
    - 解决办法:检查输入信号和负载特性,确保浪涌容量足够应对突发情况。

    总结和推荐


    超快表面贴装整流器(US1AFA-US1MFA)是一款具有高效率、快速响应特性的产品,适用于多种工业应用。其可靠的设计和广泛的兼容性使其在市场上具有较强的竞争力。我们强烈推荐在需要高性能整流器的项目中使用这些器件。不过,考虑到具体应用的特殊需求,建议用户详细评估并咨询供应商的技术支持团队。

US1AFA参数

参数
反向恢复时间 50ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 50V
2.9mm(Max)
1.9mm(Max)
通用封装 SOD-123FA
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US1AFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

US1AFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR US1AFA US1AFA数据手册

US1AFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.079 ¥ 0.6675
5000+ $ 0.079 ¥ 0.6675
库存: 11138
起订量: 1499 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 667.5
