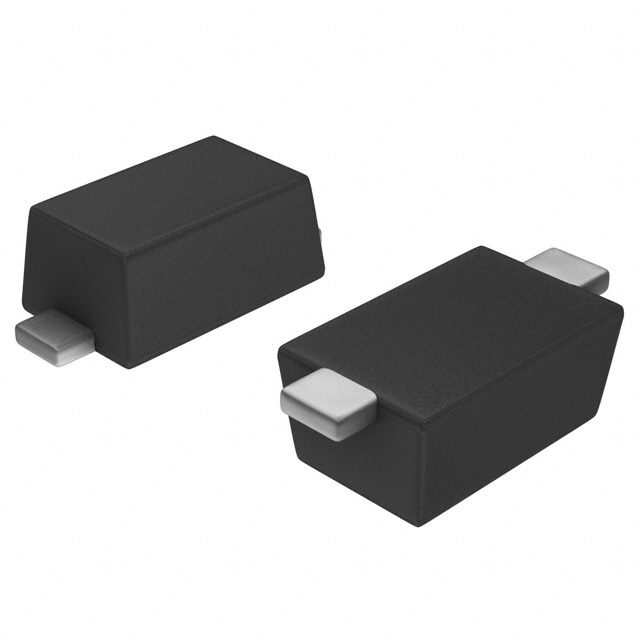

US1BFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 30A 50ns 5μA 1A 独立式 SOD-123FA 贴片安装
供应商型号: CY-US1BFA
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 US1BFA

US1BFA概述

    # 超快表面贴装整流器产品技术手册

    产品简介


    超快表面贴装整流器(型号US1AFA至US1MFA)是一系列高性能电子元件,专为需要低损耗、高效率的应用设计。它们广泛应用于通信设备、电源转换器、工业自动化等领域。这些整流器采用了玻璃钝化芯片接点技术和低功率损失设计,使得它们在各种苛刻的工作条件下都能表现出色。

    技术参数


    以下是US1AFA至US1MFA系列整流器的关键技术规格:
    | 参数 | 单位 | US1AFA | US1BFA | US1DFA | US1FFA | US1GFA | US1JFA | US1KFA | US1MFA |
    ||
    | 反向重复峰值电压 | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 正向平均电流 | A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
    | 正向瞬态电压 | V | 0.95 | 1.30 | 1.70 | - | - | - | - | - |
    | 反向漏电流 | μA | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
    | 最大结电容 | pF | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
    | 最大反向恢复时间 | ns | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 |
    | 环境温度范围 | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 | -55 |

    产品特点和优势


    独特功能与优势
    - 玻璃钝化芯片接点:提高长期可靠性。
    - 低功率损失与高效率:适用于要求高效能的应用场合。
    - 快速开关特性:典型反向恢复时间为50~75纳秒,提升电路整体效率。
    - 高浪涌承受能力:适合处理高瞬态电流的环境。
    - UL阻燃等级94V-0认证:确保材料具有良好的防火性能。
    - 符合无铅、卤素自由及RoHS标准:满足环保要求。
    - AEC-Q101认证:适用于汽车及其他对可靠性和质量有严格要求的应用。
    - MSL 1级认证:减少湿度引起的失效风险。

    应用案例和使用建议


    应用场景分析
    这些整流器常用于电源管理、变频器、通信设备和汽车电子系统等应用。例如,在太阳能逆变器中,快速的开关特性可以有效降低能量损耗;在电动汽车充电站,它们则能应对频繁的电流变化和高压环境。
    使用建议
    1. 选择合适的额定电压:根据具体应用需求选择适当的反向重复峰值电压。
    2. 注意散热设计:尤其是在大电流应用中,应保证良好的热管理系统。
    3. 合理布局PCB:避免信号干扰,尽量缩短引脚长度以减少寄生电感。

    兼容性和支持


    - 兼容性:该系列产品设计上充分考虑了不同应用场景的需求,包括但不限于电动汽车、太阳能光伏系统、通讯基站等。
    - 支持与维护:厂商提供详尽的技术文档和支持服务,涵盖从订购到售后的整个生命周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时过热 | 改进散热设计,使用更好的热界面材料 |
    | 长期使用后性能下降 | 定期检查和维护,确保良好散热条件 |
    | 初始安装过程中损坏 | 请专业技术人员进行操作,并遵循制造商指导书 |

    总结和推荐


    US1AFA至US1MFA系列整流器凭借其高效的性能、卓越的质量和广泛的适用性,在市场上具有极强的竞争力。它们特别适合于高要求的应用场合,如电源管理和工业控制等领域。鉴于其出色的特性和可靠性,我们强烈推荐这一系列产品给追求高性能、长寿命和高稳定性的工程师和设计师们。
    本手册涵盖了US1AFA至US1MFA系列超快表面贴装整流器的产品介绍、技术参数、特点优势、应用场景、支持信息及常见问题解答。希望以上内容能够帮助您更好地了解和使用这些优秀的电子元件。

US1BFA参数

参数
反向恢复时间 50ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 100V
2.9mm(Max)
1.9mm(Max)
通用封装 SOD-123FA
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
